Mantis Compact ComposTumbler CT02001 Montageanleitung Seite 48

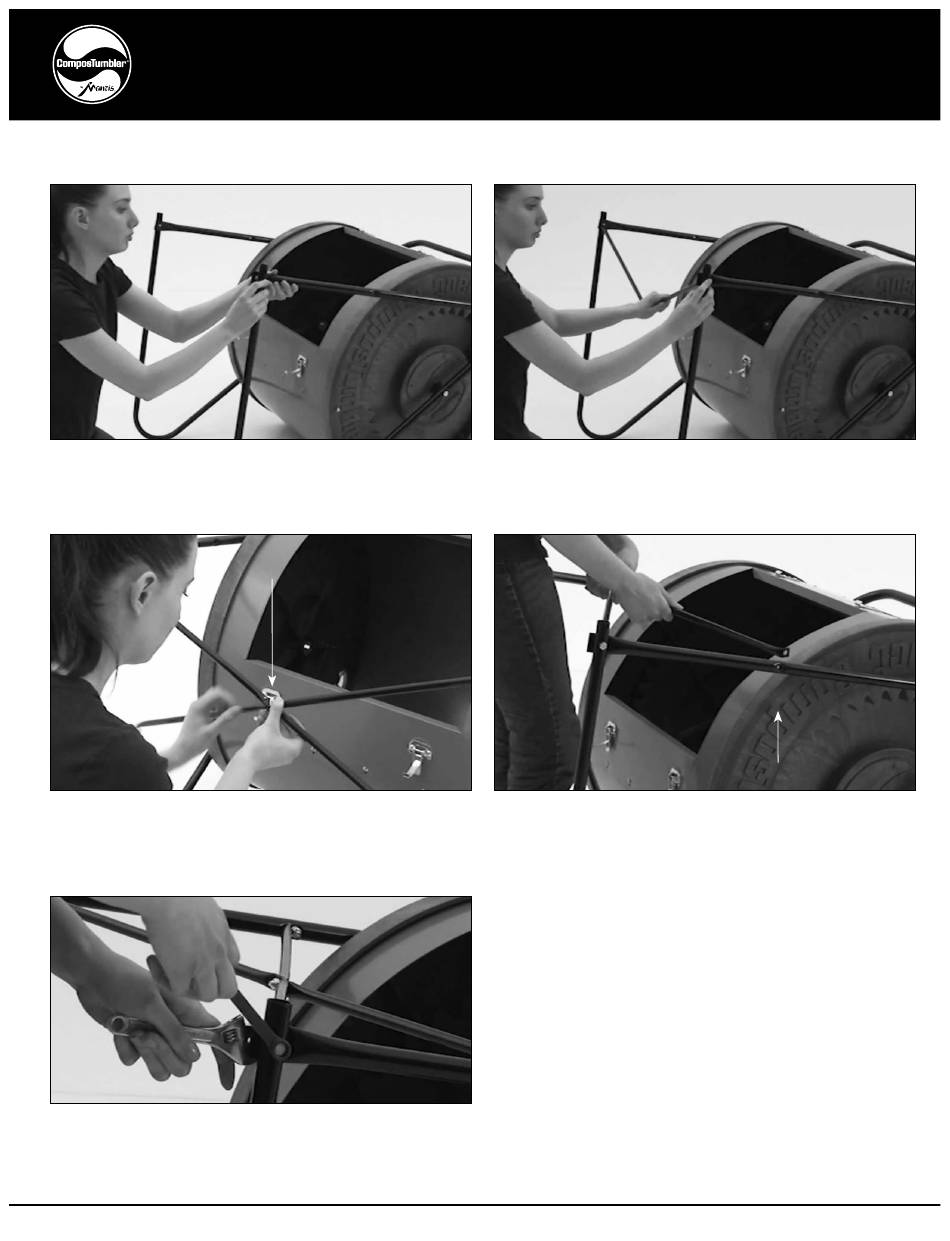

11.4
Wiederholen Sie dieses Verfahren mit dem zweiten
Rahmenschenkel auf der anderen Seite.
11.6
Befestigen Sie die zweite Querstrebe mit der ¼ x ¾"
Sechskantkopfschraube, der Sicherungsscheibe und der
Mutter an der ersten Strebe.
11.8
Ziehen Sie die Schrauben und Muttern mit dem verstellbaren und dem
7/16"-Schraubenschlüssel (11 mm) an. Hinweis: Vergessen Sie nicht, die
Schrauben anzuziehen, mit denen in Schritt 11.1 die Diagonalstreben an der
Antriebsbaugruppe befestigt wurden.
14
11.5
Halten Sie eine der Querstreben über die Schrauben und
befestigen Sie sie mit Unterlegscheiben und Muttern.
11.7
Drehen Sie die Querstreben zur Trommel hin und
befestigen Sie sie an den mittleren Löchern der
Diagonalstreben (siehe Abbildung oben).
Mittlere Löcher in
der Diagonalstrebe
