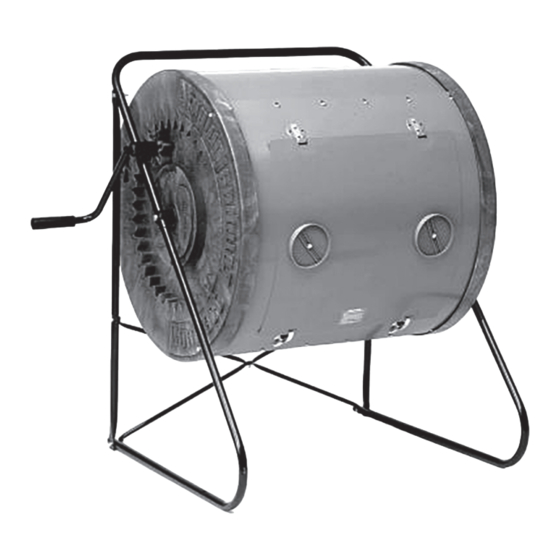

- Seite 1 ComposTumbler Kompakt ™ ComposTumbler Kompakt ™ Montageanleitung Montageanleitung Kompakt...
-
Seite 3: Inhaltsverzeichnis
Benötigte Werkzeuge Bevor Sie beginnen, legen Sie bitte die folgenden Werkzeuge bereit: • 10 mm Schraubenschlüssel • 11 mm Schraubenschlüssel • Normale Zange • Verstellbarer Schraubenschlüssel • Normaler Schraubenzieher (Flachkopf) • Kreuzkopf Schraubenzieher Alle anderen benötigten Geräte werden mit Ihrem Kompakt ComposTumbler mitgeliefert. - Seite 4 Komponenten für das Gestell Teil Nr. Anzahl Stützstange zum drehen Drehgriff Querstrebe Rahmenschenkel Diagonalstrebe Antriebsrad Splint Kuppler Kupplerkappe 2 x 10 mm Schraube Achsschenkel 10 mm Stoßscheibe 10 mm Sicherungsmutter Bolzen, 10 x 100 mm Bolzen, 6 x 40 mm Bolzen, 6 x 22 mm 6 mm Sicherungsscheibe 6 mm Mutter...
-
Seite 5: Trommelplatte A
TROMMELMONTAGE SCHRITT 1: Beginn der Montage des Trommelkörpers Hierzu benötigen Sie: • 2 Segmente der Trommelplatte A • 5 5 mm Bolzen (silber) • 5 5 mm Flachscheiben • 5 5 mm Sicherungsscheiben • 5 5 mm Muttern Zunächst setzt man die beiden Segmente der Trommelplatte A auf einer flachen, glatten Arbeitsfläche ab, wobei die Bördelflügel senkrecht stehen. -
Seite 6: Trommelplatte B
SCHRITT 3: Montage der Trommelplatte B Hierzu benötigen Sie: • 1 Segment der Trommelplatte B • 12 Ansatzbolzen (gold) • 12 5 mm Flachscheiben • 12 5 mm Sicherungsmuttern Die Trommelplatte B zur Fertigstellung des Trommelzylinders vorsichtig in den letzten offenen Bereich des Verschlußdeckels einpassen, mit Überlappung der benachbarten Segmente und Abgleichung der Lochmuster an beiden Seiten und auch in der Einfassung des Verschlußdeckels. -
Seite 7: Belüfter-Grundplatte
Im nächsten Schritt schraubt man eine Hutmutter auf das Ende einer Zugstange auf, bis die Mutter gerade festsitzt (etwa zwei Umdrehungen). Nun schiebt man das andere Ende der Zugstange durch eins der kleinen Löcher in der Nähe der Blende im oberen Verschlußdeckel und führt die Stange durch das gegenüberliegende Loch im unteren Verschlußdeckel nach unten. -
Seite 8: Montage Der Einschnappklinke
MONTAGE DER EINSCHNAPPKLINKE SCHRITT 6: Befestigung der Einschnappklinke Hierzu benötigen Sie: • 2 Einschnappklinken • 2 Einschnapphaken • 8 5 mm Bolzen (silber) • 8 5 mm Flachscheiben • 8 5 mm Sicherungsscheiben • 8 5 mm Muttern • 1 Trommelbaugruppe •... - Seite 9 ANTRIEB SCHRITT 7: Montage des Drehgriffs Hierzu benötigen Sie: • 1 Drehgriff • 1 Kuppler • 1 Kupplerkappe • 1 2x10 mm Schraube Schieben Sie den Kuppler auf das Ende des Drehgriffs auf. Nun drücken Sie den Stiel der Kupplerkappe in das Ende des Drehgriffs ein, wobei auf das Abgleichen der Löcher zu achten ist.
- Seite 10 SCHENKELMONTAGE SCHRITT 9: Positionierung des Zahnrad- antriebs Hierzu benötigen Sie: (von Schritt 8) • 1 Zahnradantrieb • 1 Trommelbaugruppe Zunächst führt man das Antriebsrad in die Antriebsvertiefung auf einem der Verschlußdeckel ein. Dabei muß man unter Umständen die Enden oder die Stützstange für den Drehmechanismus leicht auseinanderziehen, um eine korrekte Positionierung zu erzielen.
- Seite 11 FERTIGSTELLUNG SCHRITT 11: Montage der Diagonalstreben und Querstreben Hierzu benötigen Sie: • 1 Trommel und Rahmenschenkel - Baugruppe • 2 Diagonalstreben • 2 Querstreben • 6 Bolzen, 6 x 40 mm • 1 Bolzen, 6 x 22 mm • 7 6 mm Sicherungsscheiben •...
