Inhaltszusammenfassung für Mantis 7252

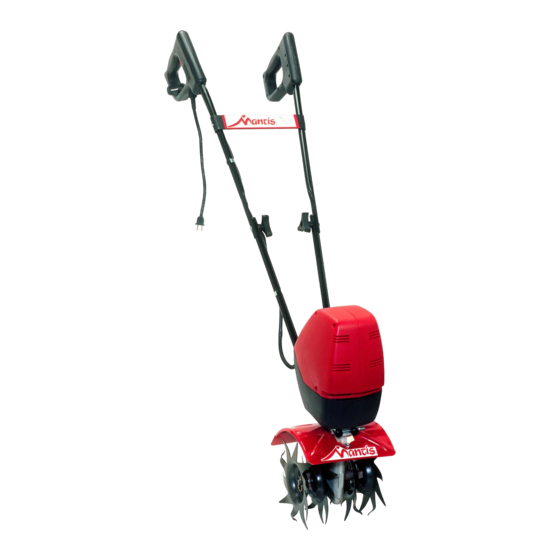

- Seite 1 ® Nr./No. 7252 Elektrische Gartenfräse Motobêche électrique B E D I E N E R H A N D BU C H MANUEL D'UTILISATION Elektrische grondbewerker GEBRUIKSHANDLEIDING...
-
Seite 2: Inhaltsverzeichnis
Mantis entschieden haben, ...das leichte Wunder, das Ihre Gartenarbeit verändern wird. Im Gegensatz zu großen Gartenfräsen wiegt die elektrische Gartenfräse von Mantis nur 9 kg. Sie lässt sich mühelos heben und einfach handhaben, und sie fräst und jätet mit großer Präzision. Zudem zeichnet sich Ihre Gartenfräse durch die einzigartigen... -
Seite 3: Sicherheitsregeln Und Warnungen
S i c h e r h e i t s re ge l n u n d Wa r n u n ge n Sie werden in diesem Handbuch zahlreiche Sicherheitsregeln und wichtige Hinweise antreffen. Sie sollten diese Warnungen für Ihren eigenen Schutz unbedingt verstehen und beachten. A. - Seite 4 C. Hinweise zu den Sicherheitsaufklebern Die Aufkleber mit Warnungen und Informationen, die an verschiedenen Teilen dieser Gartenfräse angebracht sind, sind eine wichtige Komponente des Sicherheitssystems dieses Geräts. Diese Aufkleber müssen nach einiger Zeit wegen Abrieb usw. ersetzt werden. Sie sind für das Ersetzen schwer lesbarer Aufkleber selbst verantwortlich.
- Seite 5 Hackelemente in Bewegung sind. zu reparieren. Alle Reparaturen von einem qualifizierten 2. Nicht zu weit nach vorne beugen. Jederzeit für einen Mantis-Fachmann ausführen lassen. Darauf achten, dass sicheren Stand sorgen. nur Originalersatzteile von Mantis benutzt werden. 3. Mit der Maschine gehen und nicht laufen.
-
Seite 6: Montage
KANN SCHWERE VERLETZUNGEN VERURSACHEN.ALLE ANLEITUNGEN SORGFÄLTIG BEFOLGEN. A. Teile Ihre elektrische Gartenfräse von Mantis ist beim Versand bereits teilweise montiert. Sie müssen nur die Steuerholme, den Griffstabilisator und die Hackelemente montieren. Das dauert nur wenige Minuten, wenn Sie die Anleitung beachten. - Seite 7 Montage der unteren Steuerholme Für die Identifizierung der Teilenummern siehe S. 5 und 17. 1. Verwenden Sie die schützende Kartonhülle zum stabilen Aufstellen der Gartenfräse. Richten Sie die Motorbaugruppe (Nr. 62) auf. (Bild 1) 2. Legen Sie die Bestandteile der Steuerholme in greifbare Nähe. Sie benötigen eine Griffklemme (Nr.
- Seite 8 C. Montage der oberen Steuerholme 1. Befestigen Sie den oberen Steuerholm mit dem Bedienungsgriff (Nr. 1) am rechten unteren Steuerholm (Nr. 10) und sichern Sie ihn mit dem schwarzen Schraubknopf (Nr. 12). (Bild 1 und 2) 2. Gehen Sie beim Anbringen des linken oberen Steuerholms am linken unteren Steuerholm genauso WARNUNG –...
-
Seite 9: Vor Dem Fräsen
4. Sichern Sie die Hackelemente, indem Sie die beiden Splinte (Nr. 53) durch die Löcher am Ende der Achsstifte stecken. WICHTIGER HINWEIS: Lesen Sie die Sicherheitsregeln und Warnungen auf Seite 2-4, bevor Sie die Mantis-Gartenfräse in Gebrauch nehmen. Vo r d e m Fr ä s e n A. - Seite 10 Muskelkraft, und Sie ermüden auch nicht so schnell. Nehmen Sie sie im Auto mit. Die elektrische Gartenfräse von Mantis lässt sich auch problemlos auf längere Strecken transportieren. Klappen Sie einfach die Steuerholme ein und verstauen Sie die Fräse im Kofferraum Ihres Wagens oder Kleinlasters, wo sie ohne Weiteres hineinpasst.
-
Seite 11: Fräsen
DER BEDIENER DIESER GARTENFRÄSE IST FÜR UNFÄLLE ODER GEFAHREN, DIE IHN SELBST,ANDERE PERSONEN ODER DEREN SACHBESITZ BETREFFEN,VERANTWORTLICH. A. Jetzt können Sie Ihre elektrische Gartenfräse von Mantis in Betrieb nehmen. Wenn Sie bereits mit anderen Fräsen vertraut sind, wird Sie die elektrische Gartenfräse von Mantis möglicherweise überraschen. Sie fräst dann am besten, wenn Sie sie rückwärts ziehen! Wenn die... -
Seite 12: Fräsen/ Hacken
Die elektrische Gartenfräse von Mantis eignet sich auch zum Anlegen von Blumenbeeten Möchten Sie einen Teil Ihres Rasens in ein Erde gearbeitet wird. Ihre Gartenfräse zerkleinert farbenprächtiges Blumenbeet Blumensaum selbst die dicksten Erdklumpen, bis der Boden locker verwandeln? und fein ist. - Seite 13 Mit dem als Zubehör erhältlichen Reinigungshaken (Art.-Nr. 1322) Gartenfräsen-Vorderseite. der Gartenfräse bzw. auf ist diese Arbeit im Nu zu erledigen. Wenden Sie sich an Ihre Mantis- den Bediener hin. Vertretung. Die elektrische Gartenfräse von Mantis jätet auch zwischen schmalen Reihen! Ihre elektrische Gartenfräse von Mantis ist ein Präzisions-Jätwerkzeug, das auch in...
-
Seite 14: Gebrauch Des Kantenschneidzubehörs
(auf dem Rasen, dem Gehweg usw.) befindet. (Bild 2) entlang Gehwegen oder um Bäume, Sträucher und Gartenbeete herum ziehen. 2. Starten Sie die Gartenfräse und ziehen Sie das Mantis- Gerät rückwärts entlang dem Rand des Gartens. Der Kantenschneider besteht Der Kantenschneider ist auch für Spezialprojekte... -
Seite 15: Fehlerbeseitigung
Sie stets darauf Verschleißerscheinungen. Wenn sie abgenutzt sind, können achten, dass die Hackelemente von Gestein und Sie ein neues Paar direkt von Mantis bestellen. Verunreinigungen frei sind. Zum Bestellen von neuen Hackelementen wenden Sie sich Wenn weiterhin Probleme auftreten sollten, an Ihre Mantis-Vertretung. -
Seite 16: Wartung
0 (Art.-Nr. $9985) auf. Dies ist die einzige Möglichkeit, dem Schneckengetriebegehäuse Schmierstoff hinzuzufügen. (Bild 2) Bild 1 Zum Kauf von Mantis-Schmierstoffen wenden Sie sich an Ihre Mantis-Vertretung. Bitte nicht überfüllen. Zu viel Schmierstoff kann Druck erzeugen, der einen Ausfall von Dichtungen oder ein Rutschen der Kupplung verursachen kann. -
Seite 17: Explosionszeichnung
E x p l o s i o n s ze i c h n u n g P/N 438LA RICHTUNG Angehobene Nabe Zähne zeigen nach rechts Wenn beim Blick auf ein Hackelement die angehobene Nabe auf Sie zeigt und die ZÄHNE NACH RECHTS weisen, handelt es sich um EIN LINKES HACKELEMENT. -
Seite 18: Ersatzteilliste
Schutzblech 420512 10-32 x 1/2 6-bogige Kesselstahl-Metallschraube Schraube 1/4-20 x 3/8" groß (Torx-gleichw.) mit Mitnehmergröße T-20 420600 Aufkleber für das Schutzblech 420224 Kupplungsritzel 4058 Mantis-Etikett 420222 Kupplungs-Stoßdämpfer 400011 Getriebe u. Getriebewelle der 420223 Kupplungsgehäuse 420147 elektrischen Gartenfräse 420511 Innensechskantkopfschraube, 1/4-20 x... -
Seite 19: Für Reparaturen Oder Rückvergütungen
Für Reparaturen oder Rückvergütungen Bitte füllen Sie folgende Angaben aus, wenn Sie einen Reparaturservice oder eine Rückvergütung wünschen. Name: Adresse: PLZ/Ort: Tel. (Geschäft): Tel. (Privat): Kundennummer: (wenn vorhanden) Produkt, das Sie an uns zurückschicken: Zur: ® Reparatur ® Rückvergütung ® Andere Gründe Rückvergütung: Reparatur: Falls Sie uns um Rückvergütung ersuchen, geben Sie uns bitte die... -
Seite 20: Das Mantis Versprechen
Das Mantis Versprechen Testen Sie jedes Produkt, das Sie direkt von Mantis kaufen, OHNE Garantieinformation für die RISIKO! Wenn Sie nicht vollkommen zufrieden sein sollten, schicken Sie es uns innerhalb von 100 Tagen zurück und wir Mantis Gartenfräse ersetzen Ihnen den Kaufpreis. - Seite 21 Tel.: 08454-58 58 68 Fax: 0180-3000 209 Fax: 0161 477 9144 Email: info@mantis-europe.de Email: info@mantis-uk.co.uk *(9 Cent/Min.) Manufactured by: Mantis 1028 Street Rd. Southampton, PA 18966 P/N 420705 01/04 ©2004 Mantis. Schiller-Pfeiffer, Inc. All Rights Reserved. Printed in the U.S.A.
