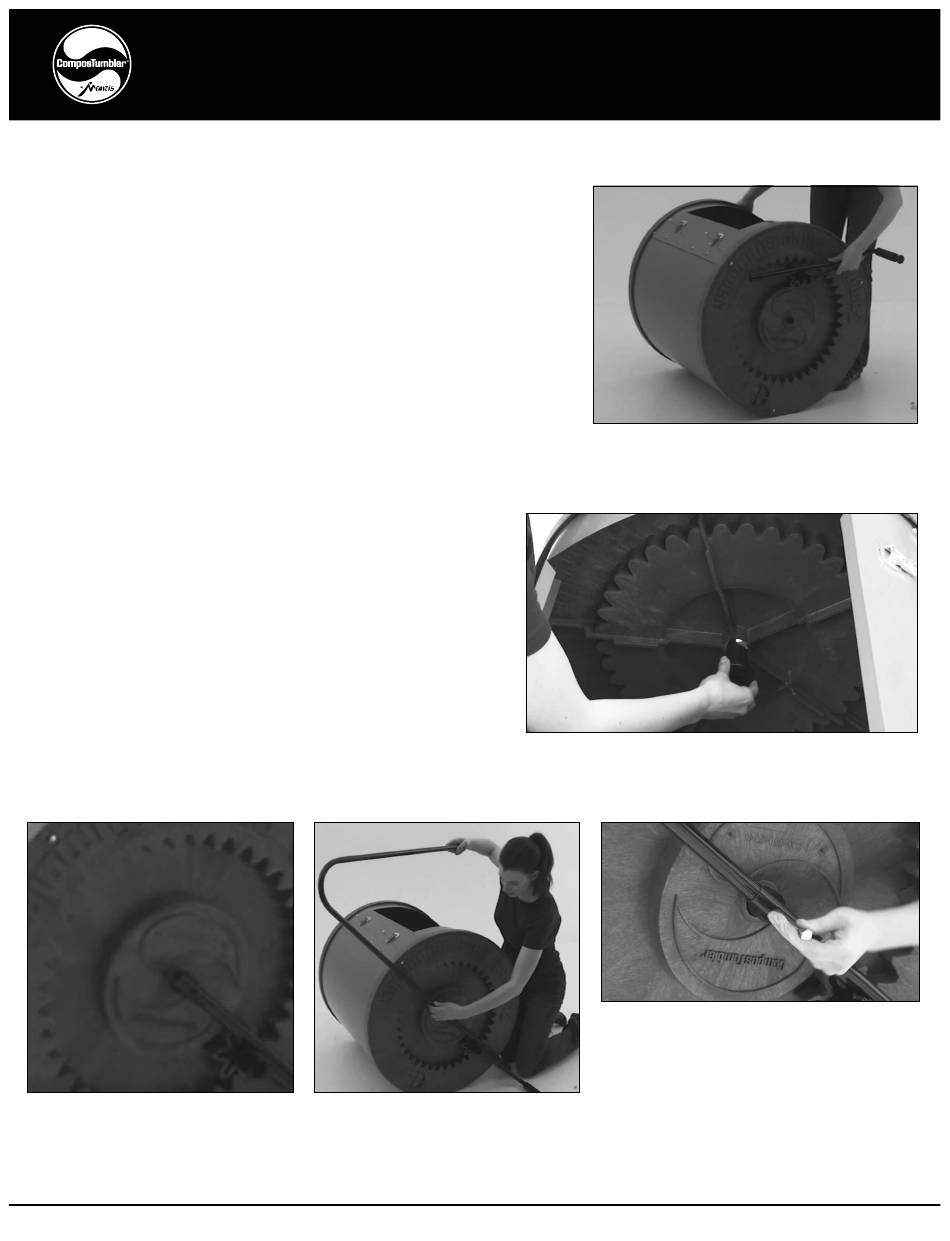

ÉTAPE 9 – POSE DU SUPPORT D'ENTRAÎNEMENT
CE QU'IL FAUT :
Outillage :
Aucun
Visserie :
Aucune
Pièces :
Pignon et support d'entraînement assemblés à l'étape 8.
Tambour assemblé à l'étape 6
ÉTAPE 10 – MONTAGE DU CHÂSSIS
CE QU'IL FAUT :
Outillage :
Clé à molette
Clé de 9/16" (15 mm)
Visserie :
10a - (2) Rondelles d'appui 3/8" x 1-1/2"
10b - (2) Écrou-frein bidirectionnel 3/8"
10c - (2) Vis à tête hexagonale 3/8" x 4"
Pièces :
Article 16 - (2) Tourillon
Article 11 - (2) Pied de châssis
10.2
Support d'entraînement
dans la gouttière
du tourillon (vu de
l'extérieur du tambour)
Sur l'extérieur du chapeau latéral,
placer le support d'entraînement dans
la gouttière à l'extrémité du tourillon.
12
10.3
Enfiler l'un des pieds du châssis
dans le côté ouvert du support
d'entraînement et aligner les trous.
9.1
Guider le pignon d'entraînement dans
le guide en creux de l'un des chapeaux
latéraux comme sur l'illustration.
10.1
Tourillon
(vu de l'intérieur de
tambour)
Par l'intérieur du tambour, enfiler l'un des tourillons à
travers le trou central du chapeau latéral.
10.4
Attacher le pied de châssis, le support
d'entraînement et le chapeau latéral avec
la vis à tête hexagonale, la rondelle et
l'écrou-frein. Serrer la visserie à l'aide de la
clé à molette et de la clé de 9/16" (15 mm).
Remarque : La rondelle et l'écrou doivent
être sur l'intérieur du tambour.
10.5
Répéter les étapes 10.1 à 10.4 de
l'autre côté.
