MONTAGE
5.5
Gerät anschließen
siehe Betriebsanleitung zum jeweiligen Gerät
1)
12
B E T R I E B S A N L E I T U N G | WI180C-EC
4.

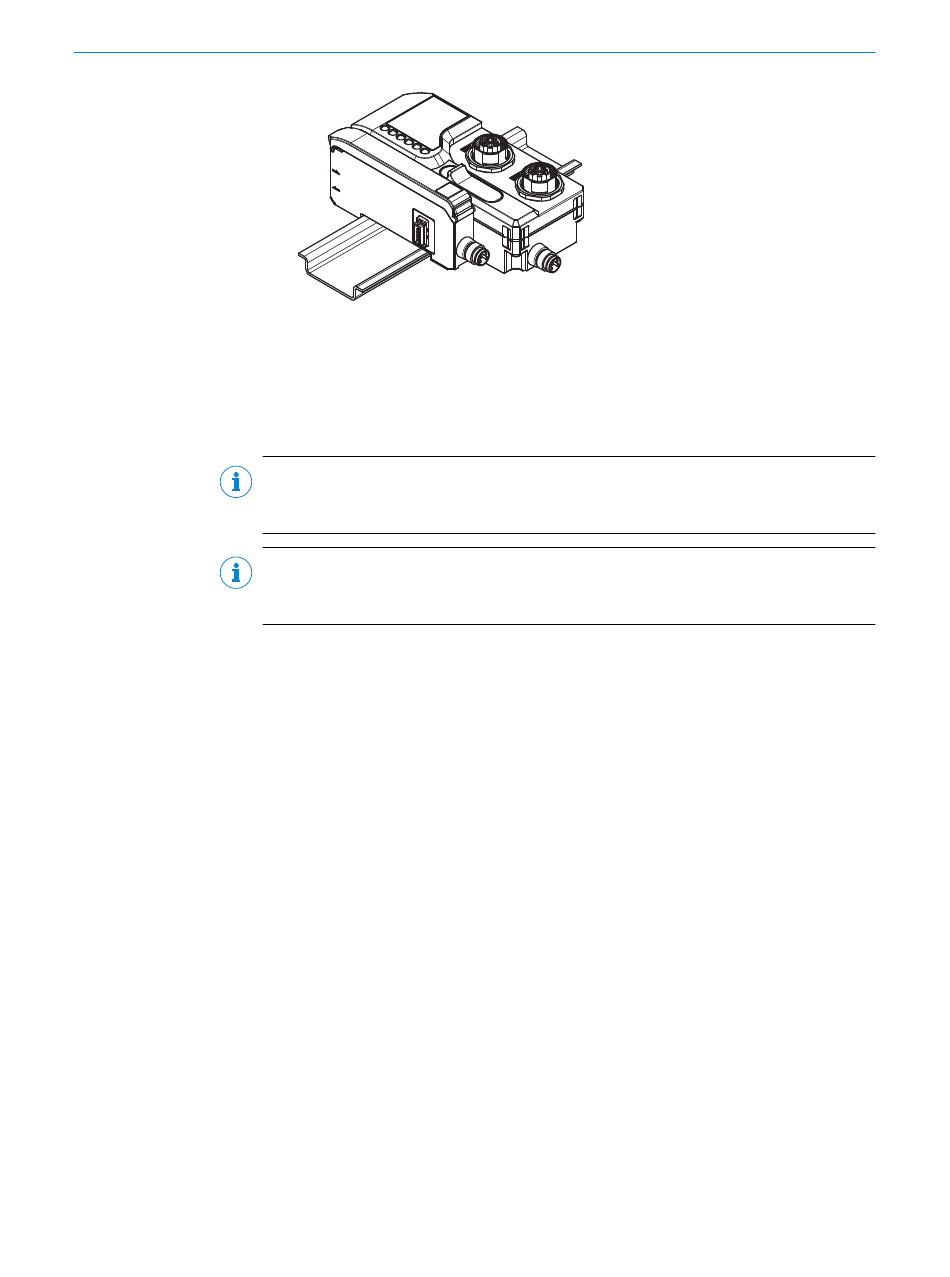

Schieben Sie die nachgeschalteten Geräte auf den 5-poligen Anschluss an der lin‐
ken Seite des Gerätes. Achten Sie dabei auf die richtige Reihenfolge
5.
Befestigen Sie die angeschlossenen Geräte ohne Zwischenräume auf der Hut‐
schiene.
HINWEIS
Schalten Sie die Spannungsversorgung aus, bevor Sie die Geräte anschließen oder aus‐
tauschen.
HINWEIS
Wählen Sie den richtigen EtherCAT-Anschluss für Ihr Netzwerk aus. Anschluss 1 hat die
Funktion des "EtherCAT IN port", Anschluss 2 die des "EtherCAT OUT port".
1.
Verbinden Sie den D-codierten M12-Stecker für das EtherCAT-Netzwerk mit dem
EtherCAT-Anschluss am Gerät, und befestigen Sie ihn mit der Überwurfmutter.
2.
Schließen Sie die M8-Dose zur Spannungsversorgung an der Unterseite des Gerä‐
tes an, und schrauben Sie den entsprechenden Stecker fest.
.
