Einbau und Installation der Karte
www.addi-data.de

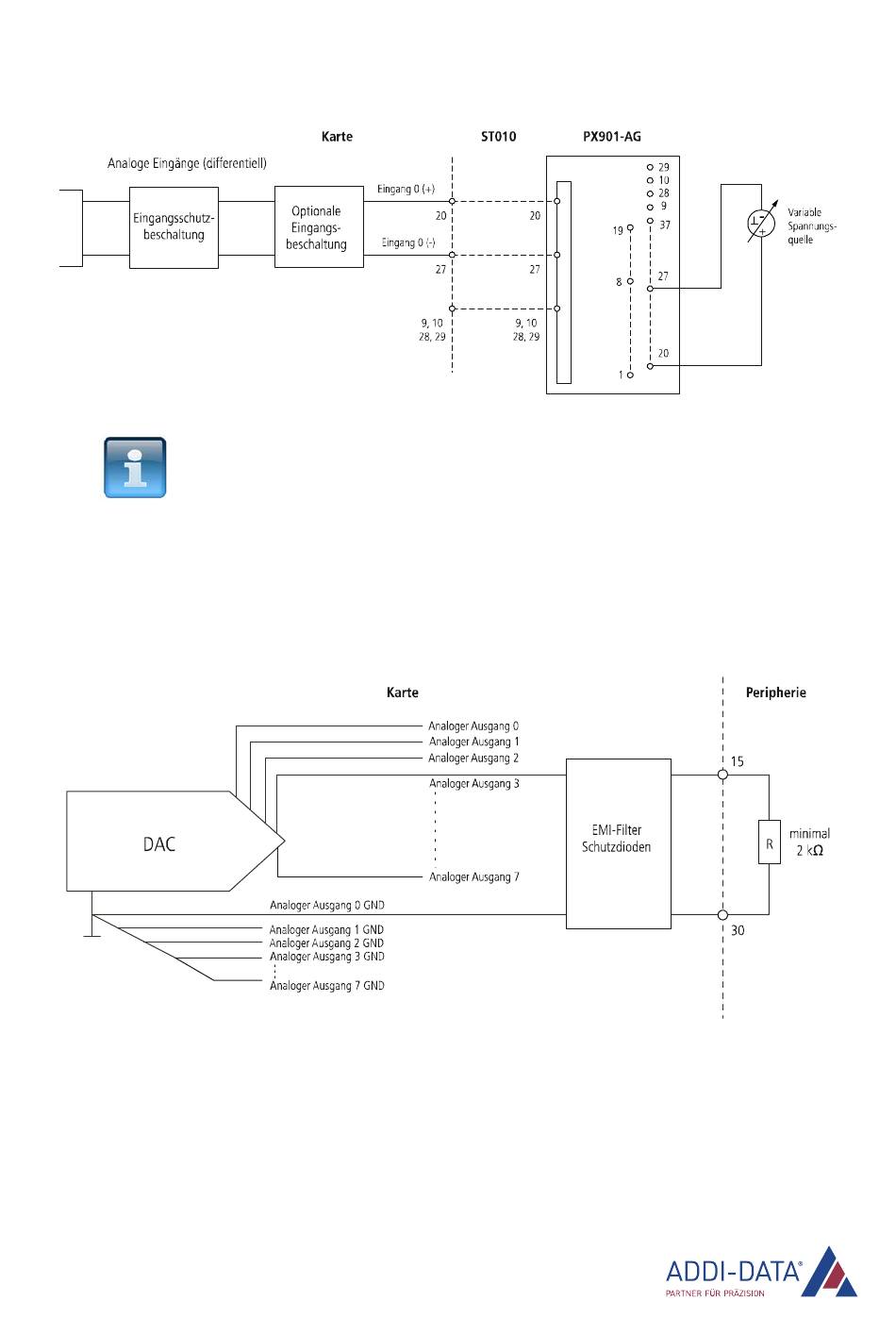

Abb. 4-14: Anschlussbeispiel (differentielle Eingänge)
HINWEIS!
Da die analogen Eingänge sehr hochohmig sind, ist das Mess-
ergebnis an nicht belegten (offenen) Eingängen undefiniert, d.h.
veränderlich. Um Störeinflüsse zu minimieren, sollten alle nicht
benötigten Eingänge mit „Analoger Eingang GND" (siehe Stecker-
belegung) belegt werden.
Abb. 4-15: Anschlussbeispiel (analoge Ausgänge)
26
APCI-/CPCI-3120/3001
