8.5
KOMPONENTENPOSITIONEN
Auf den folgenden Abbildungen sind die Komponentenpositionen ersichtlich.
Abbildung 8.1, Ansicht des Pneumatikbereichs (rechte
r
Abbildung 8.2,
r
Abbildung 8.3, Blick hinter die Hauptplatine (linke Seite)
r
Abbildung 8.4,
r

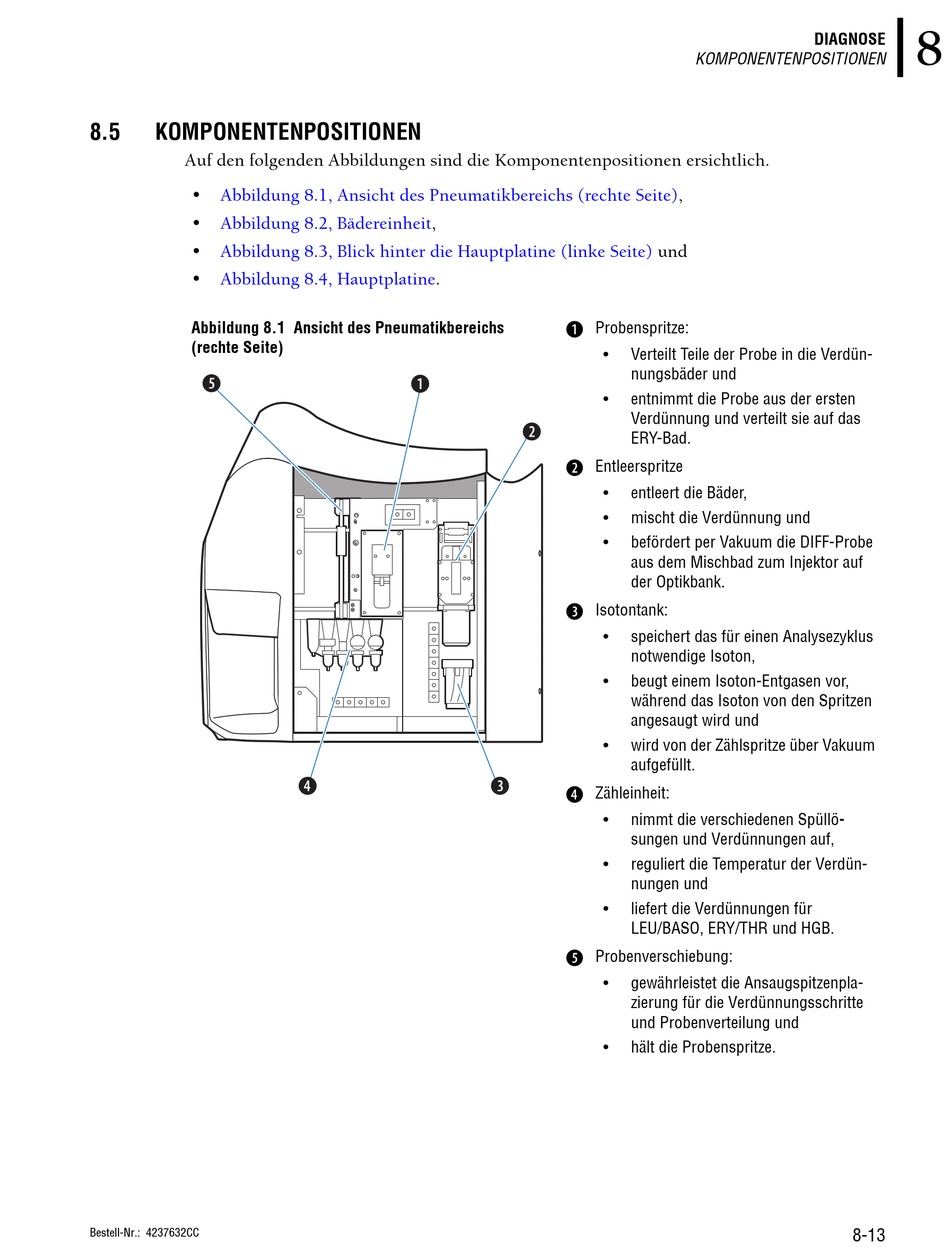

Abbildung 8.1 Ansicht des Pneumatikbereichs
(rechte Seite)
f
Bestell-Nr.: 4237632CC
Bädereinheit,
Hauptplatine.
b
e
Seite),
und
Probenspritze:
b
Verteilt Teile der Probe in die Verdün-
r
nungsbäder und
entnimmt die Probe aus der ersten
r
Verdünnung und verteilt sie auf das
c
ERY-Bad.
Entleerspritze
c
entleert die Bäder,
r
mischt die Verdünnung und
r
befördert per Vakuum die DIFF-Probe
r
aus dem Mischbad zum Injektor auf
der Optikbank.
Isotontank:
d
speichert das für einen Analysezyklus
r
notwendige Isoton,
beugt einem Isoton-Entgasen vor,
r
während das Isoton von den Spritzen
angesaugt wird und
wird von der Zählspritze über Vakuum
r
aufgefüllt.
d
e
Zähleinheit:
nimmt die verschiedenen Spüllö-
r
sungen und Verdünnungen auf,
reguliert die Temperatur der Verdün-
r
nungen und
liefert die Verdünnungen für
r
LEU/BASO, ERY/THR und HGB.
f
Probenverschiebung:
gewährleistet die Ansaugspitzenpla-
r
zierung für die Verdünnungsschritte
und Probenverteilung und
hält die Probenspritze.
r
DIAGNOSE
KOMPONENTENPOSITIONEN
8-13
