Kreiselfahrwerk Mitte / Hinten - Krone Swadro 1010 Originalbetriebsanleitung

10.1.2

Kreiselfahrwerk Mitte / hinten

Hinweis
Bei schwerem Futter Fahrwerk innen möglichst niedrig einstellen!

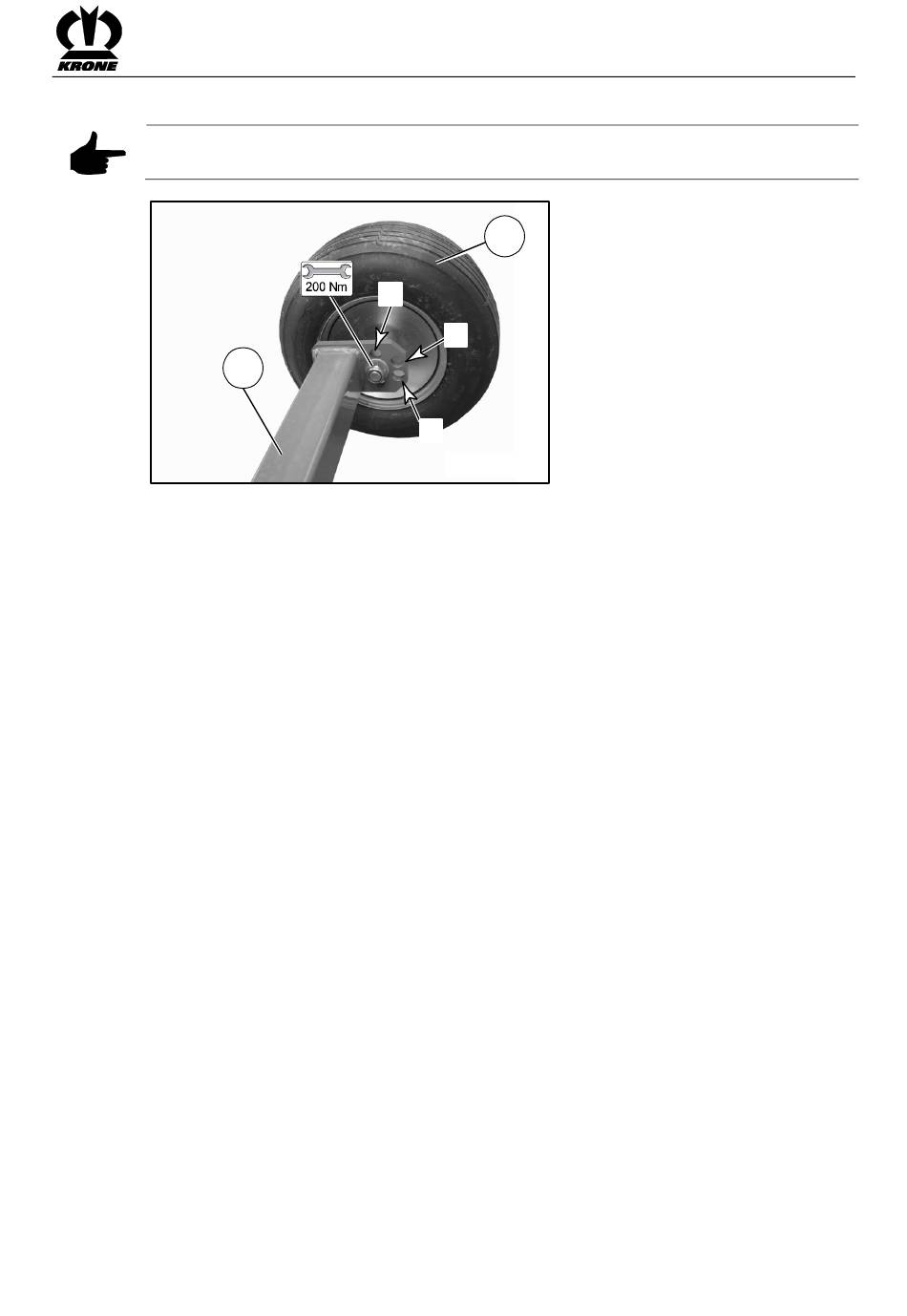

Abb. 45:
An den hinteren Tasträdern des rechten und linken Fahrwerks kann über das Fahrwerk die
Querneigung des Kreisels (zur Fahrtrichtung) und die Längsneigung (Kreisel kippt nach vorne)
verändert werden.
Querneigung:
Um ein optimales Arbeitsergebnis zu erzielen, kann die Querneigung (in Fahrtrichtung) für den
rechten und linken Kreisel einzeln über die hinteren Tasträder des entsprechenden Fahrwerks
(li. + re.) verändert werden.
Nicht unter die angehobenen Kreisel treten.
•
Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Die hinteren Tasträder demontieren und in gewünschter Pos. wieder montieren.
Längsneigung:
Eine Veränderung der Längsneigung (Kreisel kippt nach vorne) wird erreicht, wenn die hinteren
Tasträder (rechts und links) des Fahrwerks in den Positionen I, II, III umgesteckt werden.
Pos. I = geringste Kippwirkung
Pos. III = höchste Kippwirkung
Nicht unter die angehobenen Kreisel treten.
•
Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Die hinteren Tasträder demontieren und in gewünschter Pos. wieder montieren.
I
2
1
II
III
SW700016
Einstellungen
75
