Zinkenarme in Transportstellung schwenken

1

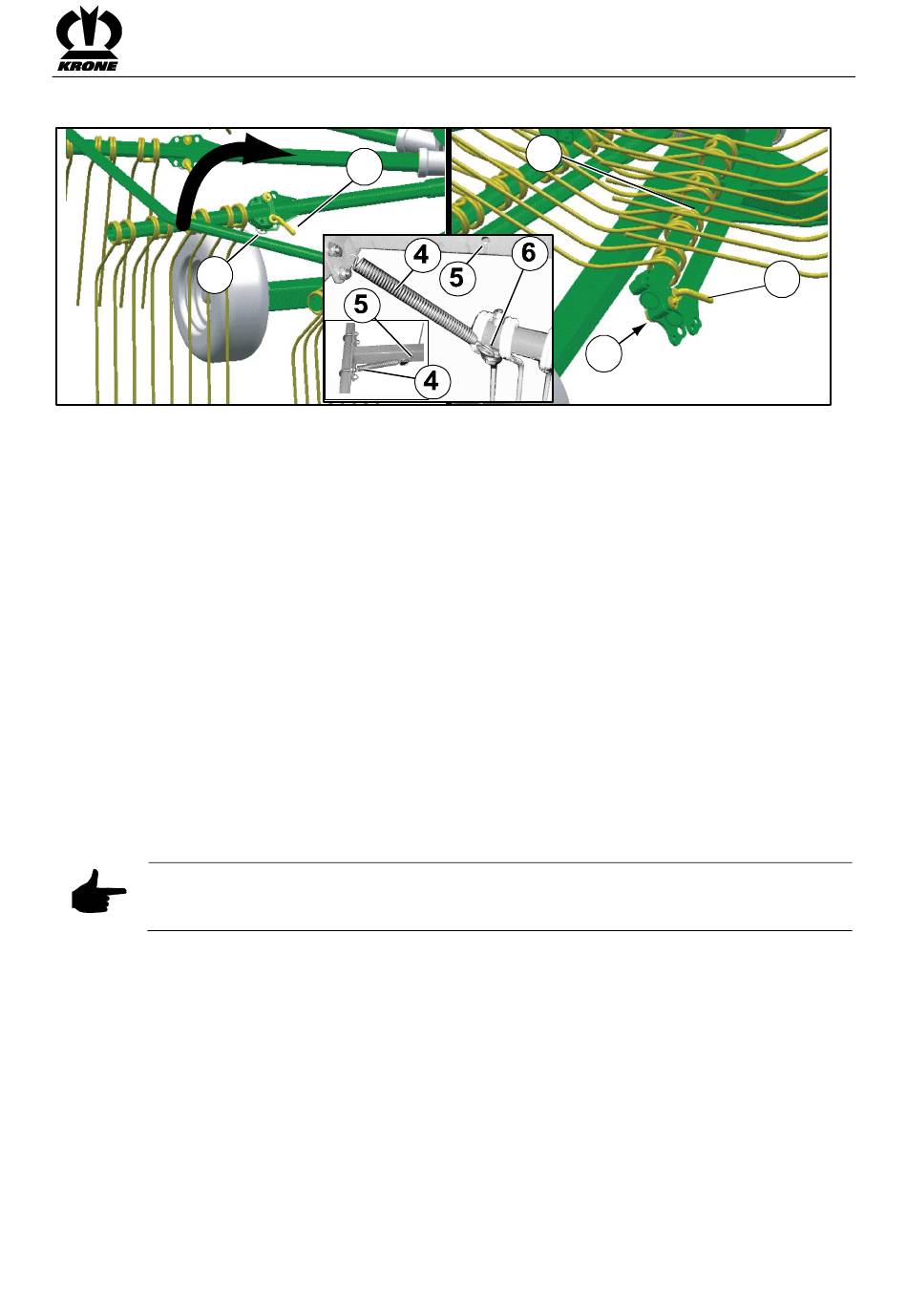

Abb. 37:
Zuerst:
•
den vorderen Kreisel soweit drehen, bis die schwenkbaren Zinkenarme außen stehen.
•
Klappsplint (1) ziehen.
•
Bolzen (2) herausziehen
•
Zinkenarme (3) in Transportstellung schwenken, evtl. muss der Kreisel so gedreht werden,
dass die Zinkenarme beim Schwenken nicht mit dem Schutz kollidieren.
•
Bolzen (2) einstecken und mit Klappsplint (1) sichern.
•
Kreisel gegen Verdrehen sichern, dazu die Zugfeder (4) aus die Haltebohrung (5) aushaken
und in die Befestigungsklemme (6) einhaken.
Anschließend:
•
den hinteren Kreisel in Arbeitsrichtung soweit drehen, bis die schwenkbaren Zinkenarme
ebenfalls außen stehen.
•
Klappsplint (1) ziehen.
•
Bolzen (2) herausziehen
•
Zinkenarme (3) in Transportstellung schwenken, evtl. muss der Kreisel so gedreht werden,
dass die Zinkenarme beim Schwenken nicht mit dem Schutz kollidieren.
•
Bolzen (2) einstecken und mit Klappsplint (1) sichern.
•
Kreisel gegen Verdrehen sichern, dazu die Zugfeder (4) aus die Haltebohrung (5) aushaken
und in die Befestigungsklemme (6) einhaken.
Hinweis
Überprüfen Sie, ob die schwenkbaren Zinkenarme an beiden Kreiseln außen stehen.
Gegebenenfalls Kreisel in die richtige Position bringen.
