Bedienung

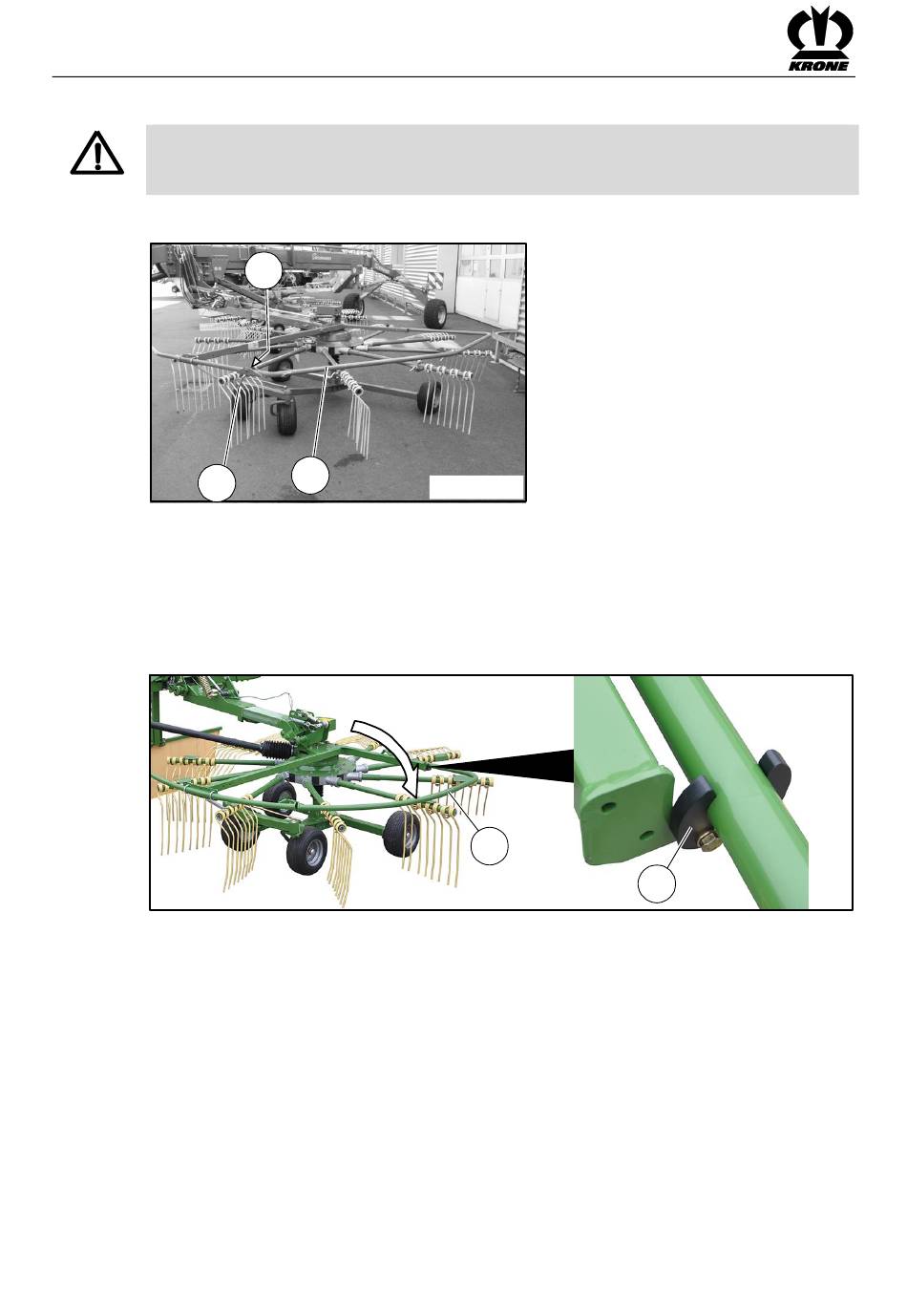

8.6 Schutzbügel in Arbeitsstellung bringen
WARNUNG! – Quetschgefahr
Auswirkung: Verletzungen an den Händen
Schutzbügel nicht im Bereich der Drehpunkte zum Schwenken anfassen.
Schutz vorn links
2
Abb. 24:
•
Den Federstecker (3) entfernen.
•
Den Bolzen (2) entfernen.
•
Den Schutzbügel (1) vorn links außen in die Arbeitsstellung schwenken und mit dem
Bolzen (2) sichern.
•
Den Bolzen (2) mit dem Federstecker (3) sichern.
Schutz hinten rechts
Abb. 25
•
Den Schutzbügel (1) nach außen in die Arbeitsstellung schwenken und in die
Verriegelung (2) einrasten lassen.
58
3
1
SW101013
1
2
SW9070077
