Zinken Tauschen (Im Reparaturfall) - Krone Swadro 1010 Originalbetriebsanleitung

Wartung
11.7

Zinken tauschen (im Reparaturfall)

I
SWN1400036_3

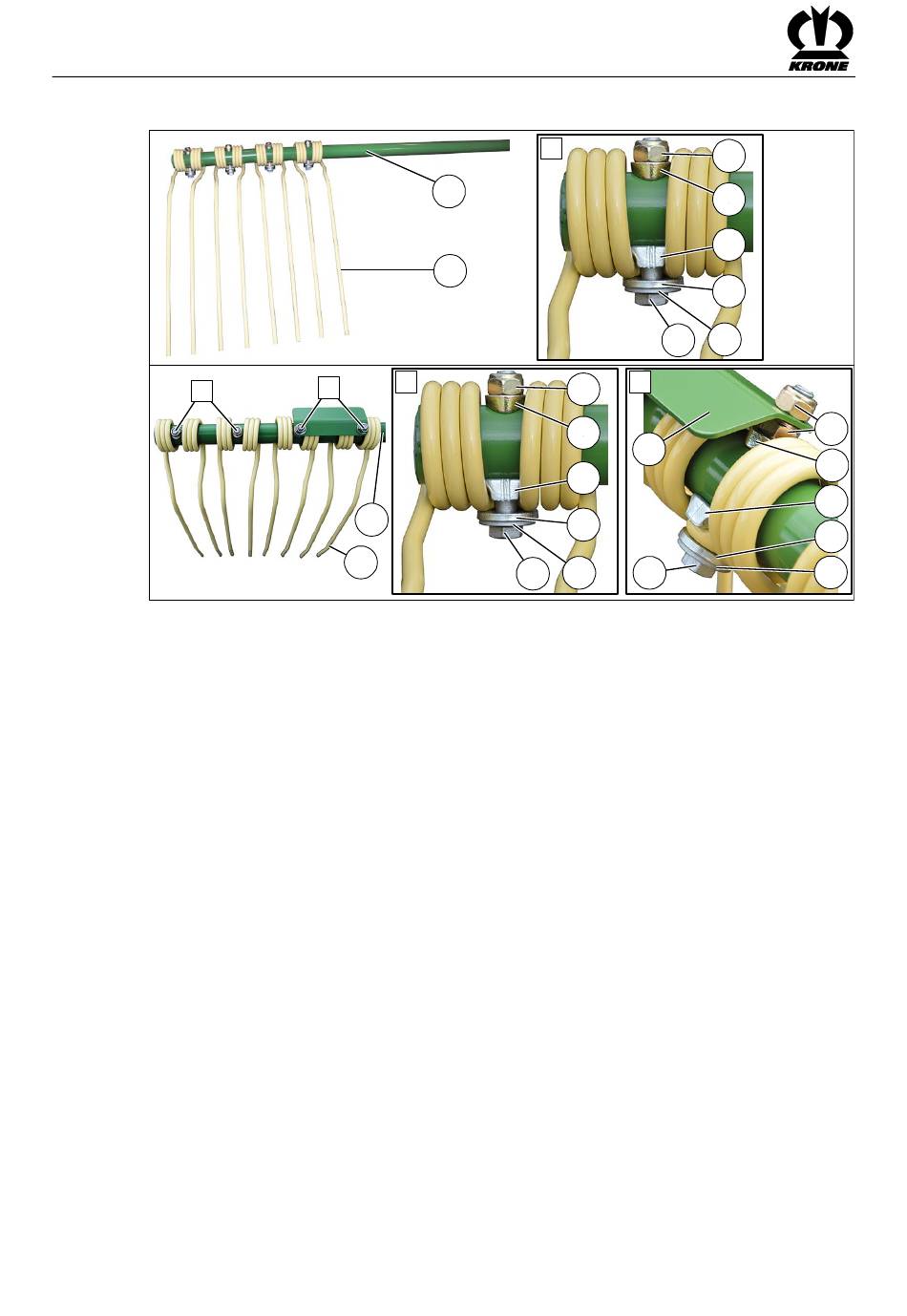

Abb. 58
1 Zinken
3 Sicherungsmutter M12
5 Zinkenauflage
7 Sperrkantscheibe SKB 12
9 Sechskantschraube M12 x 100 - 10.9
Kleber (Hochfest) (Bestell-Nr. 938 627 0)
•
Um den gebrochenen Zinken zu demontieren, alle Zinken vor dem gebrochenen Zinken
demontieren.
•
Den gebrochenen Zinken demontieren.
Neuen Zinken montieren
•
Die Zinkenauflage in den Zinken einlegen. Dabei darauf achten, dass die Zinkenauflage
gemäß der Abbildung positioniert ist.
•
Den Zinken mit der Zinkenauflage auf den Zinkenarm aufschieben.
•
Die Sechskantschraube mit der Sperrkantscheibe und der Scheibe von unten durch die
Zinkenauflage und den Zinkenarm führen.
•
Den Kleber (Hochfest) auf den Gewindeüberstand der Sechskantschraube auftragen.
•
Die Unterlage, die Sicherungsmutter und ggf. das Abweisblech montieren.
•
Die Zinken am Zinkenende anheben und die Sicherungsmutter mit dem
Anziehdrehmoment = 95 Nm festziehen.
•
Mit allen Zinken wie oben beschrieben verfahren.
92
2
1
I
II
2
1
I
8
II
3
4
10
5
6
7 9
8
2 Zinkenarm
4 Unterlage
6 Scheibe 13 x 35 x 5
8 Sechskantschraube M12 x 85 - 10.9
10 Abweisblech
