Handhabung des Schwaders im Einsatz

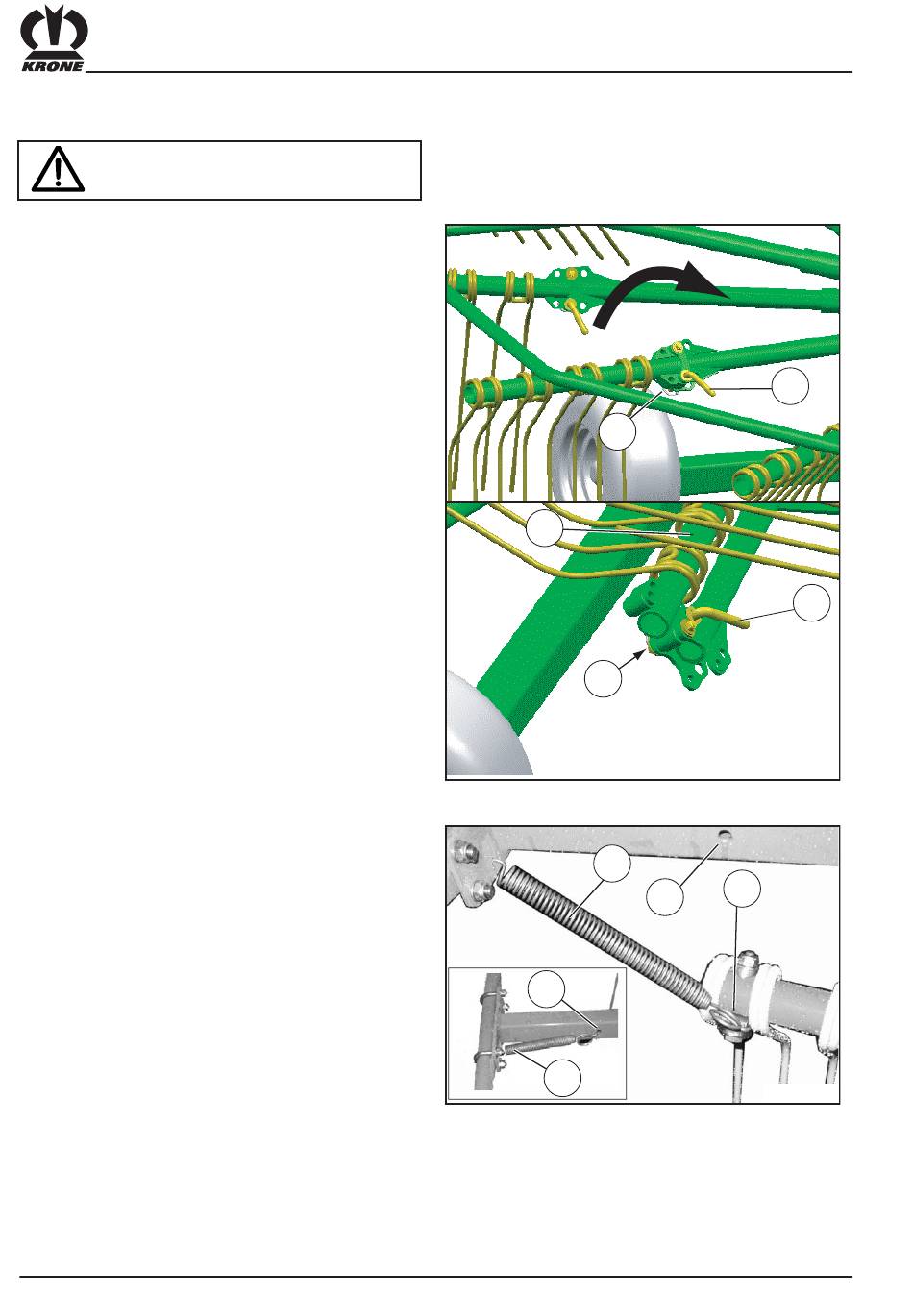

4.4.2 Zinkenarme in Transportstellung
schwenken
Motor abstellen. Zündschlüssel abzie-
hen. Traktor gegen Wegrollen sichern.
Zinkenarme von Arbeitsstellung in Transportstellung
schwenken.
Zuerst:
• den vorderen linken Kreisel soweit drehen, bis die 3
schwenkbaren Zinkenarme außen stehen.
• Klappsplint (1) ziehen.
• Bolzen (2) herausziehen
• Zinkenarme (3) in Transportstellung schwenken
evtl. muss der Kreisel so gedreht werden, dass die
Zinkenarme beim Schwenken nicht mit dem Schutz
kollidieren.
• Bolzen (2) einstecken und mit Klappsplint (1) sichern
• Kreisel gegen Verdrehen sichern, dazu die Zugfeder
(4) aus die Haltebohrung (5) aushaken und in die
Befestigungsklemme (6) einhaken.
Anschließend:
• den hinteren rechten Kreisel in Arbeitsrichtung
soweit gegen den Uhrzeigersinn drehen, bis die 3
schwenkbaren Zinkenarme ebenfalls außen stehen.
• Klappsplint (1) ziehen.
• Bolzen (2) herausziehen
• Zinkenarme (3) in Transportstellung schwenken
evtl. muss der Kreisel so gedreht werden, dass die
Zinkenarme beim Schwenken nicht mit dem Schutz
kollidieren.
• Bolzen (2) einstecken und mit Klappsplint (1) sichern
• Kreisel gegen Verdrehen sichern, dazu die Zugfeder
(4) aus die Haltebohrung (5) aushaken und in die
Befestigungsklemme (6) einhaken.
Überprüfen, ob die schwenkbaren Zinkenarme an
beiden Kreiseln aussen stehen. Gegebenenfalls Kreisel
in die richtige Position bringen.
IV - 6
1
3
1
4
5
5
4
2
2
SW700012
6
SW700037
