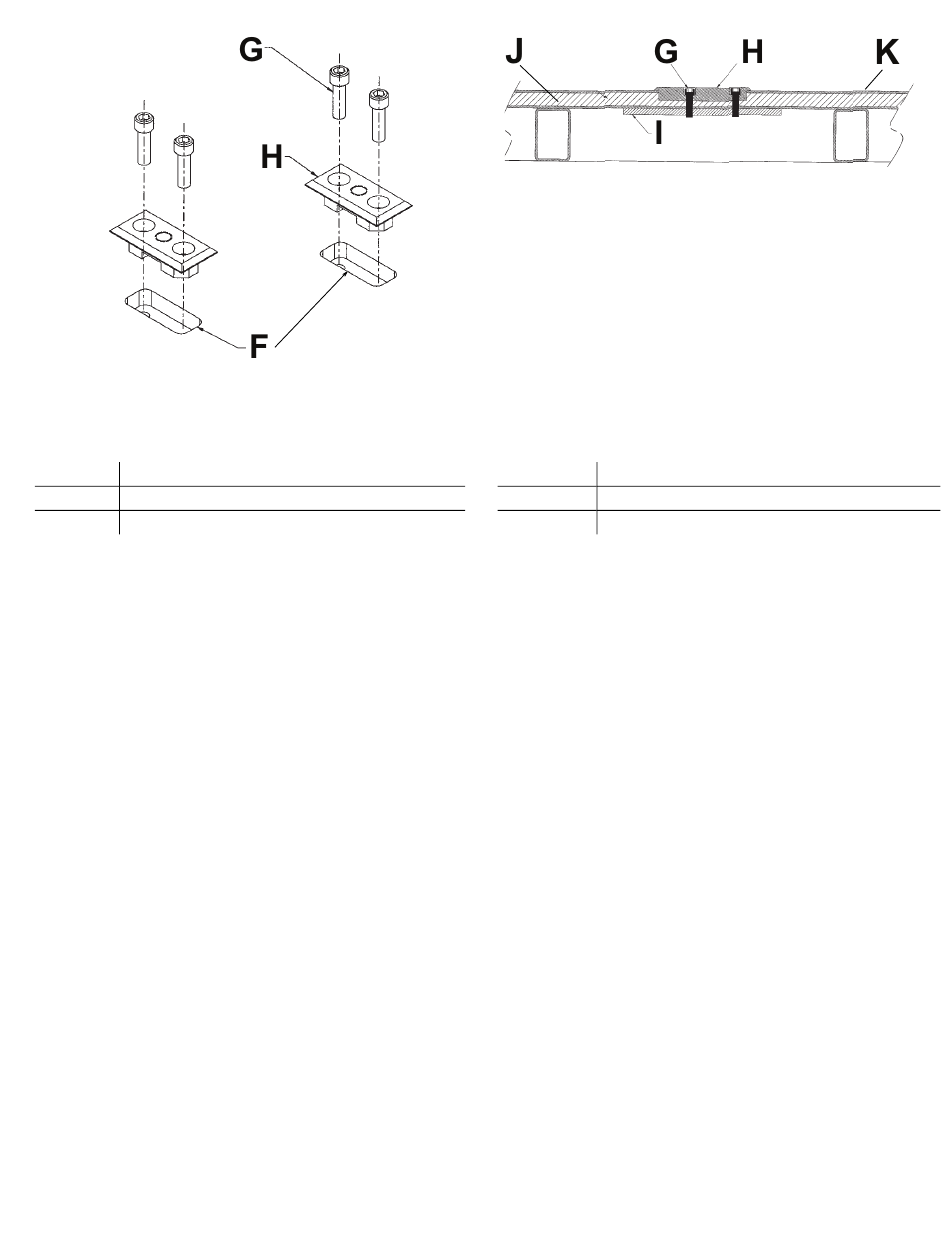

F F i i g g u u r r e e 3 3 – – D D é é c c o o u u p p e e r r l l e e s s o o u u v v e e r r t t u u r r e e s s e e n n c c a a s s t t r r é é e e s s p p a a r r - -
d d e e s s s s u u s s l l e e s s t t r r o o u u s s d d e e r r e e p p è è r r e e
F
Ouverture encastrée
Vis d'assemblage à 6 pans creux
G
Plaque de plancher
H
I I n n s s t t a a l l l l e e r r l l e e s s f f i i x x a a t t i i o o n n s s c c ô ô t t é é t t ê ê t t e e e e t t c c ô ô t t é é p p i i e e d d s s ( ( m m o o d d è è l l e e 6 6 3 3 8 8 5 5 ) )
1. Retirer le couvercle (K) de la fixation côté pieds (J).
2. Installer la fixation côté pieds sur les quatre plaques de plancher et la bloquer avec des vis d'assemblage à six pans 1/
2''-13 et des rondelles d'arrêt (Figure 5).
3. Replacer le couvercle sur la fixation côté pieds.
4. Installer la fixation côté tête (L) sur les trois plaques de plancher et la bloquer avec trois vis d'assemblage à six pans 1/
2''-13 et des rondelles d'arrêt (Figure 5).
5. S'assurer que l'espacement entre les fixations est le même que dans la Figure 6.
6385-109-005 Rev A.0
F F i i g g u u r r e e 4 4 – – A A n n c c r r e e r r l l a a p p l l a a q q u u e e d d e e p p l l a a n n c c h h e e r r d d a a n n s s l l e e s s
o o u u v v e e r r t t u u r r e e s s e e n n c c a a s s t t r r é é e e s s
Plaque d'appui en acier
I
Contre-plaqué
J
K
Plancher
9
FR
