P P e e r r i i n n s s t t a a l l l l a a r r e e e e n n t t r r a a m m b b i i i i d d i i s s p p o o s s i i t t i i v v i i d d i i a a n n c c o o r r a a g g g g i i o o p p e e r r b b a a r r e e l l l l a a : :
4. Identificare la posizione del dispositivo di ancoraggio per il lato piedi e del dispositivo di ancoraggio per il lato testa da
Figura 10 per il modello 6386 e da Figura 11 per il modello 6387.
N N o o t t a a - - La freccia nera sul meccanismo di ancoraggio montato su pista (adattatore Unwin) deve essere rivolta verso il
lato anteriore dell'ambulanza.

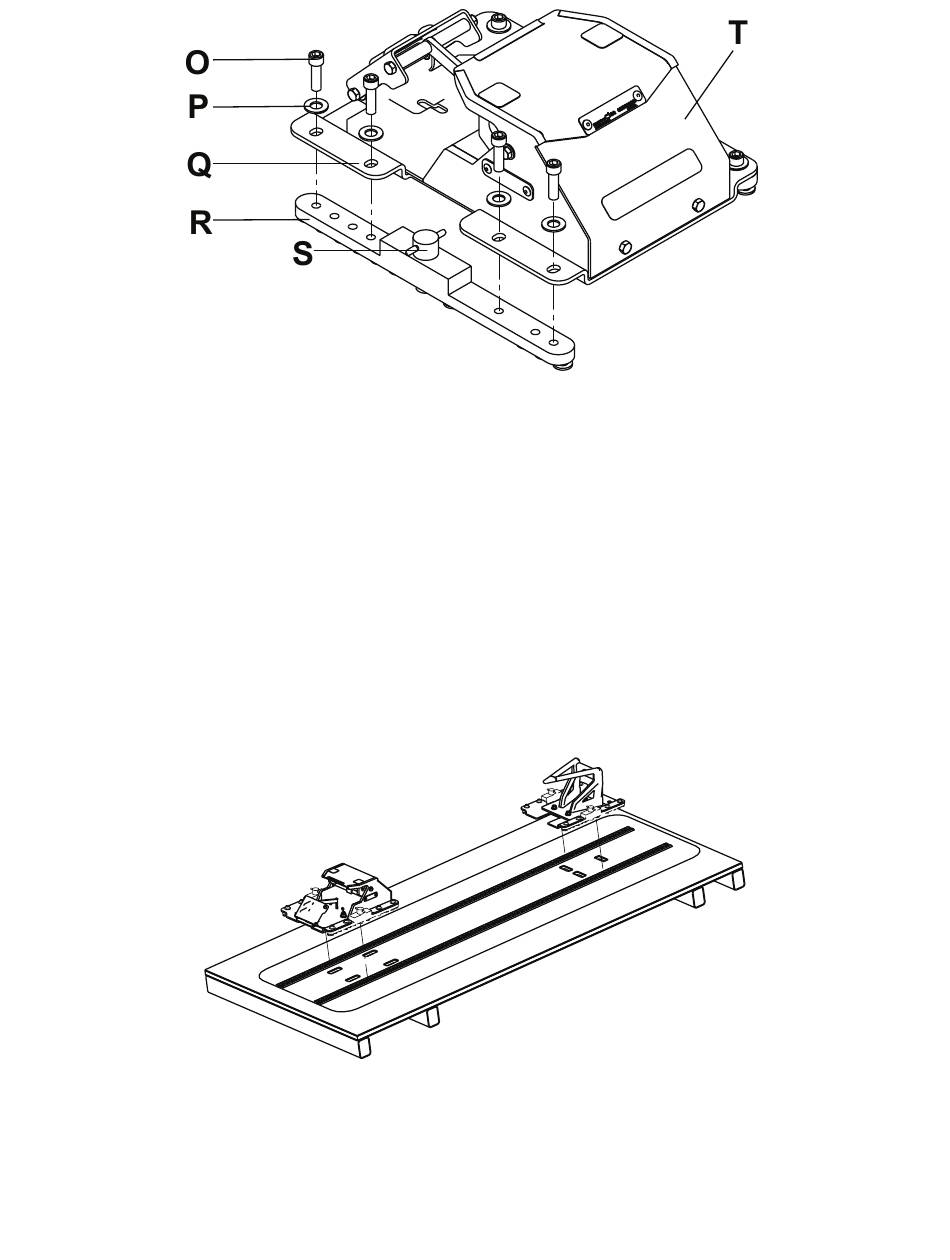

5. Sbloccare la barra sul meccanismo di ancoraggio montato su pista (adattatore Unwin) (R) del dispositivo di ancoraggio
per il lato piedi (T) facendolo girare in senso antiorario (Figura 7).
6. Sbloccare la spina (S) sollevandola con l'apposita chiavetta e ruotandola di mezzo giro (Figura 7).
7. Allineare il dispositivo di ancoraggio per il lato piedi sulla pista a pavimento.
8. Inserire la spina (S) e bloccare il meccanismo di ancoraggio montato su pista (adattatore Unwin) (R) alla pista a
pavimento ruotando in senso orario la chiavetta della spina (Figura 7).
9. Ripetere i passaggi 5-8 per installare il dispositivo di ancoraggio per il lato testa sulla pista a pavimento (Figura 8).
F F i i g g u u r r a a 8 8 – – I I n n s s t t a a l l l l a a z z i i o o n n e e d d e e l l d d i i s s p p o o s s i i t t i i v v o o d d i i a a n n c c o o r r a a g g g g i i o o p p e e r r i i l l l l a a t t o o t t e e s s t t a a e e l l a a t t o o p p i i e e d d i i – – i i n n s s t t a a l l l l a a z z i i o o n n e e d d e e l l l l a a p p i i s s t t a a a a
10. Verificare che la distanza tra i dispositivi di ancoraggio corrisponda a quella in Figura 6.
11. Allentare le quattro viti su ciascun lato del dispositivo di ancoraggio che collegano i fermi alla piastra base di bloccaggio.
6385-109-005 Rev A.0
F F i i g g u u r r a a 7 7 – – M M o o n n t t a a r r e e i i l l d d i i s s p p o o s s i i t t i i v v o o d d i i a a n n c c o o r r a a g g g g i i o o p p e e r r i i l l l l a a t t o o p p i i e e d d i i
p p a a v v i i m m e e n n t t o o
11 IT
