610 MM (REF)
D
A
Hovedende
B
Fodende
Køretøjets forende
C
3. Udskær 1 tomme x 2-1/2 tomme x 9/16 tomme (2,5 x 6,4 x 1,4 cm) dybe åbninger (F) i gulvet centreret over pladens
lokaliseringspunkter (Figur 3).
4. Ved hjælp af to 3/8 tomme cylinderskruer (str. 8) (G) forankres hver af gulvpladerne (H) i de forsænkede åbninger med
de kontraborede huller vendende op (Figur 4).
B B e e m m æ æ r r k k
• En bagplade (eller tilsvarende) (I) i stål (medfølger ikke) er nødvendig for øget støtte (Figur 4).
• Til fodenden bruges fire bagplader i stål med dimensionerne 4 tommer x 6 tommer x 3/8 tomme (10,2 x 15,2 x 1,0
cm). Til hovedenden bruges én bagplade i stål med dimensionerne 9,25 tommer x 10 tommer x 3/8 tomme (23,5 x
25,4 x 1,0 cm).
• Hvis bagpladen i stål ikke har gevind, skal der bruges en skive og 3/8 tomme-16 låsemøtrik på hver.
DA
8
A
90 MM
C
320 MM
150

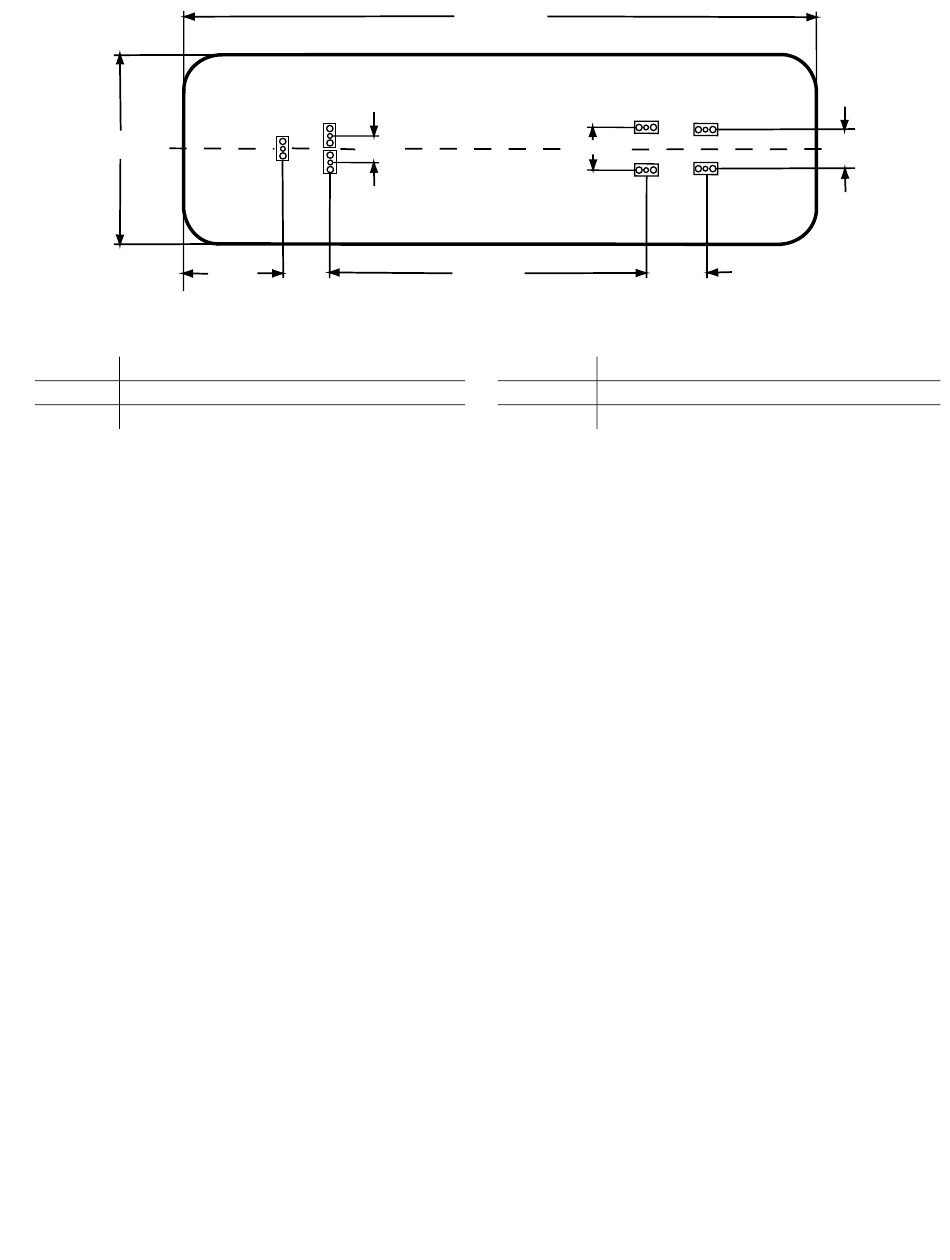

F F i i g g u u r r 2 2 – – G G u u l l v v p p l l a a d d e e r r n n e e s s i i n n s s t t a a l l l l a a t t i i o o n n s s p p u u n n k k t t e e r r
1925 MM (REF)
E
140 MM
1015 MM
D
Bårebredde
Bårelængde
E
B
120 MM
194 MM
6385-109-005 Rev A.0
