B B e e i i d d e e B B e e f f e e s s t t i i g g u u n n g g e e n n i i n n s s t t a a l l l l i i e e r r e e n n : :
4. Die Position von Fuß- und Kopfendebefestigung anhand von Abbildung 10 für Modell 6386 und anhand von Abbildung
11 für Modell 6387 bestimmen.
H H i i n n w w e e i i s s - - Der schwarze Pfeil auf der schienenmontierten Befestigung (Unwin-Adapter) zeigt zur Front des
Krankenwagens.
5. Den Sperrriegel auf der schienenmontierten Befestigung (Unwin-Adapter) (R) der Fußendebefestigung (T) durch
Drehen gegen den Uhrzeigersinn entriegeln (Abbildung 7).
6. Den Sperrriegel (S) lösen, indem er mit dem Sperrriegelschlüssel angehoben und um eine halbe Umdrehung gedreht
wird (Abbildung 7).
7. Die Fußendebefestigung in der Bodenschiene ausrichten.
8. Den Sperrriegel (S) wieder anziehen und die schienenmontierte Befestigung (Unwin-Adapter) (R) durch Drehen des
Sperrriegelschlüssels im Uhrzeigersinn an der Bodenschiene verriegeln (Abbildung 7).
9. Die Schritte 5–8 wiederholen, um die Kopfendebefestigung an der Bodenschiene zu installieren (Abbildung 8).
A A b b b b i i l l d d u u n n g g 8 8 – – K K o o p p f f - - u u n n d d F F u u ß ß e e n n d d e e b b e e f f e e s s t t i i g g u u n n g g – – I I n n s s t t a a l l l l a a t t i i o o n n a a u u f f B B o o d d e e n n s s c c h h i i e e n n e e n n
10. Den in Abbildung 6 dargestellten Zwischenraum zwischen den Befestigungen sicherstellen.
11. Die vier Schrauben an jeder Seite der Befestigung lösen, mit denen die Verriegelungen an der Sicherungsbasisplatte
angebracht sind.
6385-109-005 Rev A.0

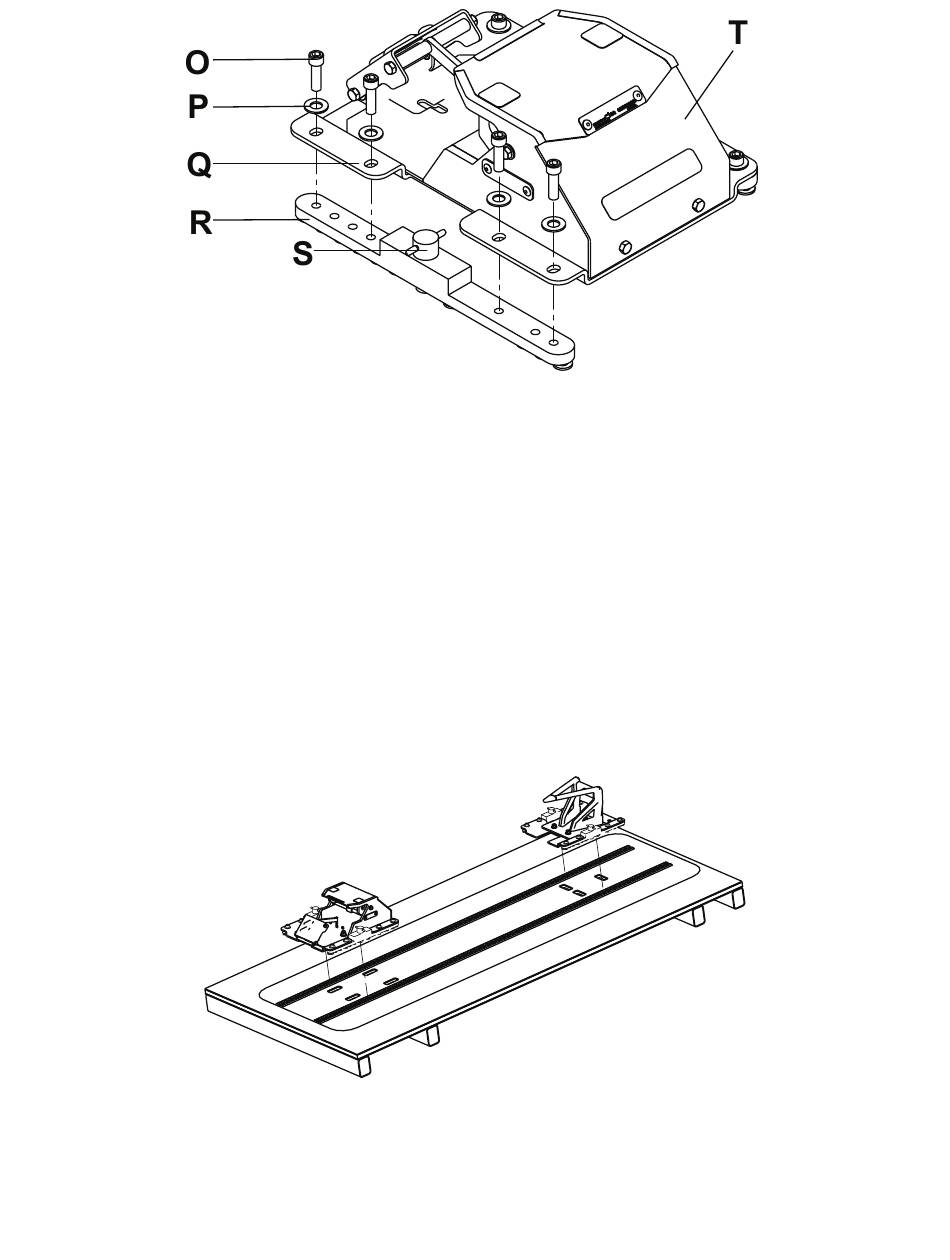

A A b b b b i i l l d d u u n n g g 7 7 – – M M o o n n t t a a g g e e d d e e r r F F u u ß ß e e n n d d e e b b e e f f e e s s t t i i g g u u n n g g
11 DE
