I I n n s s t t a a l l l l é é r r d d e e t t o o b b e e s s l l a a g g : :
4. Find placeringen af fodende- og hovedendebeslaget i Figur 10 for Model 6386 og Figur 11 for Model 6387.
B B e e m m æ æ r r k k - - Den sorte pil på det skinnemonterede beslag (Unwin-adapter) peger fremad mod ambulancens forende.
5. Frigør stemplet på fodendebeslagets (T) skinnemonterede beslag (Unwin-adapter) (R) ved at dreje det mod uret (Figur
7).
6. Frigør stemplet (S) ved at løfte det op med stempelnøglen og dreje stemplet en halv omgang (Figur 7).
7. Justér fodendebeslaget i gulvskinnen.
8. Montér stemplet (S) og lås det skinnemonterede beslag (Unwin-adapter) (R) fast til gulvskinnen ved at dreje
stempelnøglen med uret (Figur 7).
9. Gentag trin 5-8 for at installere hovedendebeslaget på gulvskinnen (Figur 8).
10. Bekræft, at afstanden mellem beslagene matcher Figur 6.
11. Løsn de fire skruer på begge sider af beslaget, som fastgør låsene til aflåsningspladen.
B B e e m m æ æ r r k k - - Justér de skinnemonterede beslag (Unwin-adaptere) efter behov, så de passer i skinnerne.
12. Stram skruerne igen, når låsene er justeret ind med gulvskinnerne.
6385-109-005 Rev A.0

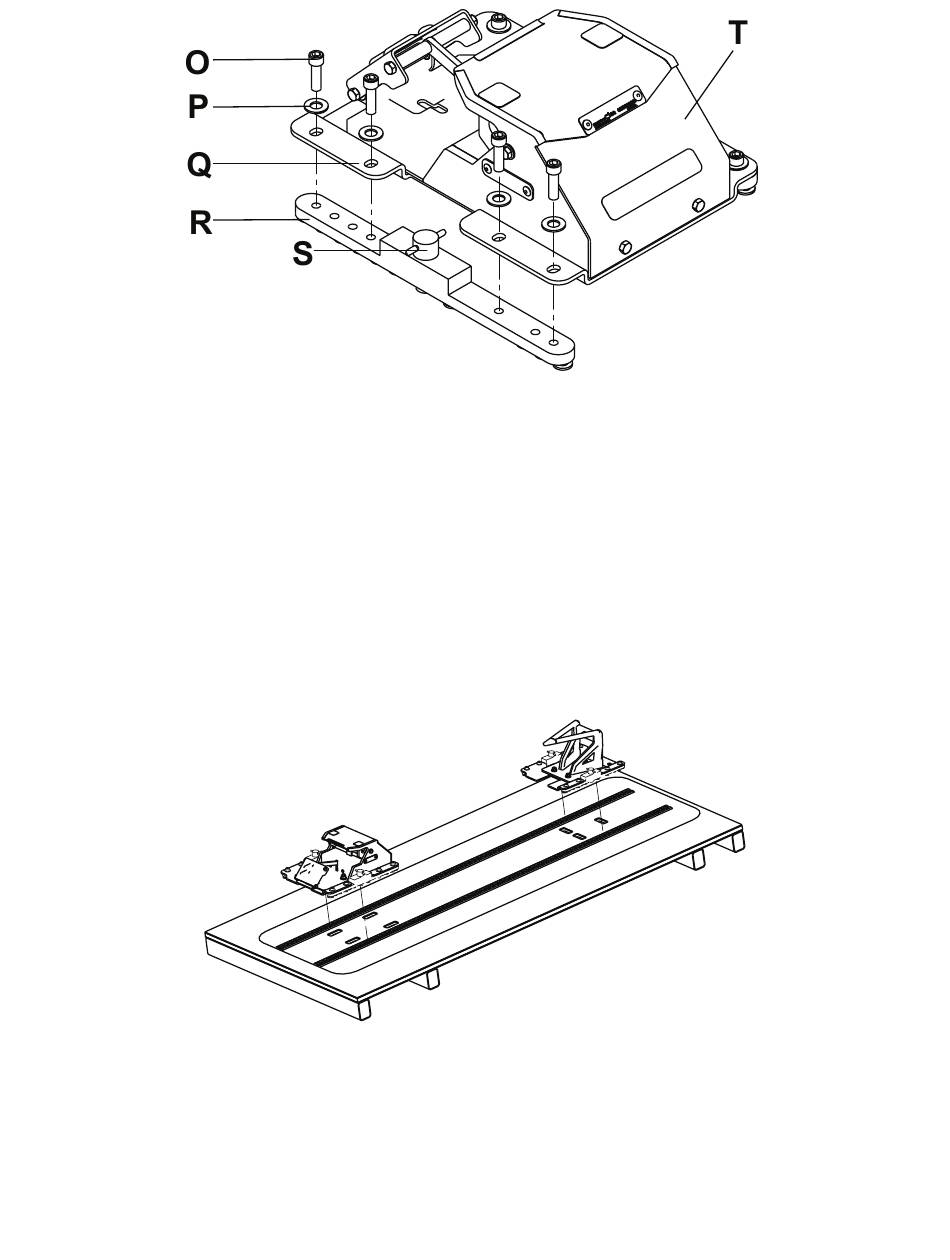

F F i i g g u u r r 7 7 – – S S a a m m l l f f o o d d e e n n d d e e b b e e s s l l a a g g e e t t
F F i i g g u u r r 8 8 – – H H o o v v e e d d e e n n d d e e - - o o g g f f o o d d e e n n d d e e b b e e s s l l a a g g - - m m o o n n t t e e r r i i n n g g a a f f g g u u l l v v s s k k i i n n n n e e r r
11 DA
