H H i i n n w w e e i i s s - - Die schienenmontierten Befestigungen (Unwin-Adapter) so ausrichten, dass sie in die Schienen passen.
H H i i n n w w e e i i s s - - Schienenmontierte Befestigungen (NMI-Adapter) bei NMI Safety Systems erhältlich.
M M o o n n t t a a g g e e d d e e r r 2 2 5 5 5 5 - - m m m m - - B B o o d d e e n n s s c c h h i i e e n n e e ( ( M M o o d d e e l l l l e e 6 6 3 3 8 8 6 6 u u n n d d 6 6 3 3 8 8 8 8 ) )
Das Stryker-Tragenbefestigungssystem zur Bodenschienenmontage, Modelle 6386 und 6388, ist nur mit Tragen
kompatibel, die den nachfolgend aufgeführten technischen Daten zur Bodenschienenmontage entsprechen.
1. Legen Sie die gewünschte Position der Trage im Fahrzeug fest; lassen Sie genügend Freiraum um die Trage herum.
H H i i n n w w e e i i s s - - Bundesvorschriften für Rettungswagen in Bezug auf Gangbreite und Sitz des Begleiters beeinflussen
möglicherweise die Positionierung der Montagebügel. Wenn die Spezifikationen keine Anwendung finden, sollte die
einbauende Person sicherstellen, dass genügend Raum für ordnungsgemäßen Zugang zum Patienten, für den
Überstand des Zugsplintes, für das Schließen der Hecktür usw. vorhanden ist.
2. Unter Anwendung der in Abbildung 10 dargestellten Abmessungen die Stelle festlegen, wo die Bodenschienen
angebracht werden.
3. Die Bodenschienen nach den Angaben des Schienenherstellers anbringen.
H H i i n n w w e e i i s s
• Die Mittellinie der Trage muss parallel zur Fahrzeugwand liegen.
• Die Schienen sollten in beiden Richtungen mindestens 200 mm über die jeweilige Verriegelungsposition hinaus
reichen.
AC
AD
M M o o n n t t a a g g e e d d e e r r 3 3 0 0 0 0 - - m m m m - - B B o o d d e e n n s s c c h h i i e e n n e e ( ( M M o o d d e e l l l l e e 6 6 3 3 8 8 7 7 u u n n d d 6 6 3 3 8 8 9 9 ) )
Das Stryker-Tragenbefestigungssystem zur Bodenschienenmontage, Modelle 6387 und 6389, ist nur mit Tragen
kompatibel, die den nachfolgend aufgeführten technischen Daten zur Bodenschienenmontage entsprechen.
1. Legen Sie die gewünschte Position der Trage im Fahrzeug fest; lassen Sie genügend Freiraum um die Trage herum.
H H i i n n w w e e i i s s - - Bundesvorschriften für Rettungswagen in Bezug auf Gangbreite und Sitz des Begleiters beeinflussen
möglicherweise die Positionierung der Montagebügel. Wenn die Spezifikationen keine Anwendung finden, sollte die
einbauende Person sicherstellen, dass genügend Raum für ordnungsgemäßen Zugang zum Patienten, für den
Überstand des Zugsplintes, für das Schließen der Hecktür usw. vorhanden ist.
2. Unter Anwendung der in Abbildung 11 dargestellten Abmessungen die Stelle festlegen, wo die Bodenschienen
angebracht werden.
6385-109-005 Rev A.0

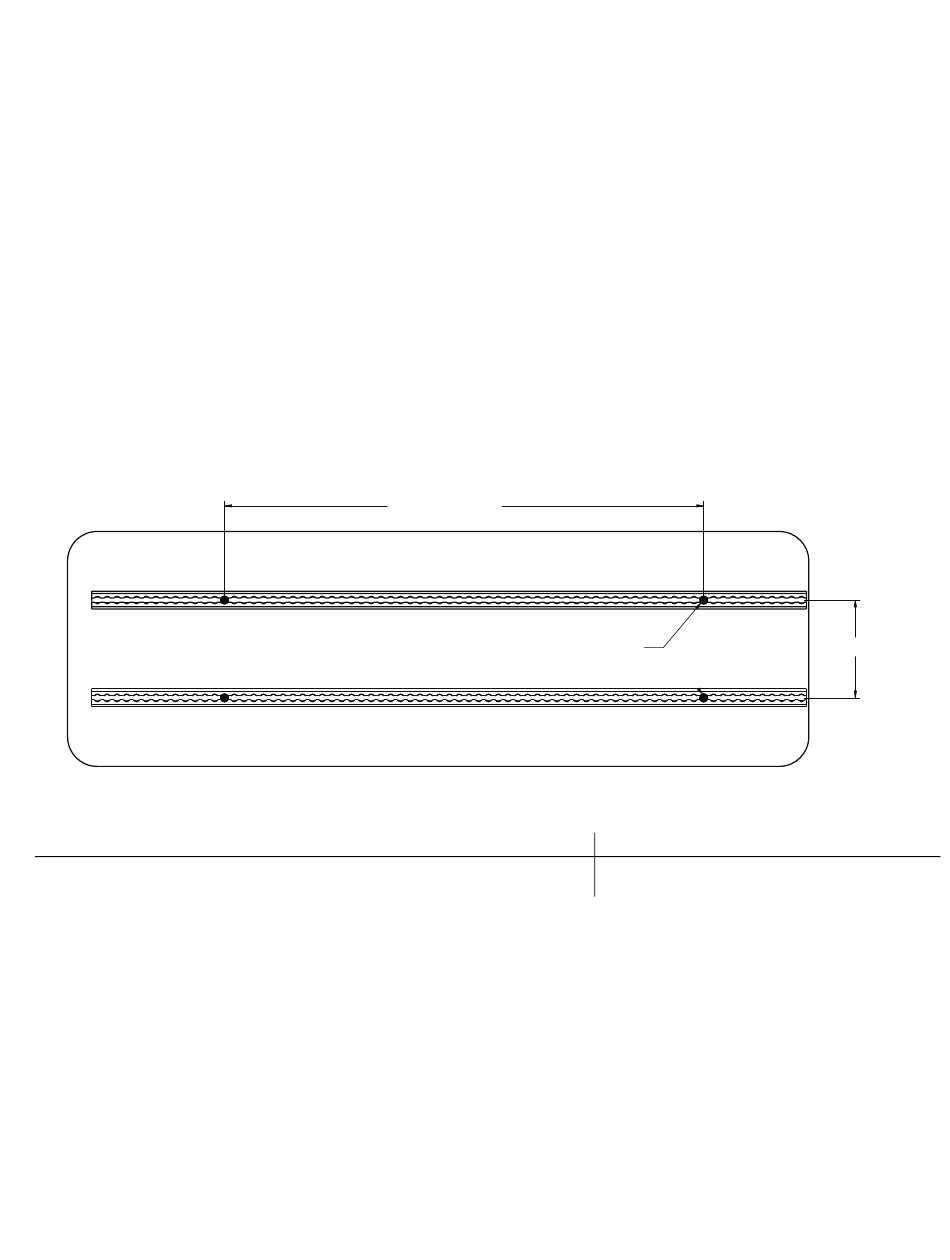

A A b b b b i i l l d d u u n n g g 1 1 0 0 – – P P o o s s i i t t i i o o n n e e n n f f ü ü r r d d i i e e I I n n s s t t a a l l l l a a t t i i o o n n d d e e r r B B o o d d e e n n s s c c h h i i e e n n e e n n
1244.6 MM
AC
AD
49 Positionen
Verriegelungen nutzen angegebene
Schienenpositionen
255 MM
13
DE
