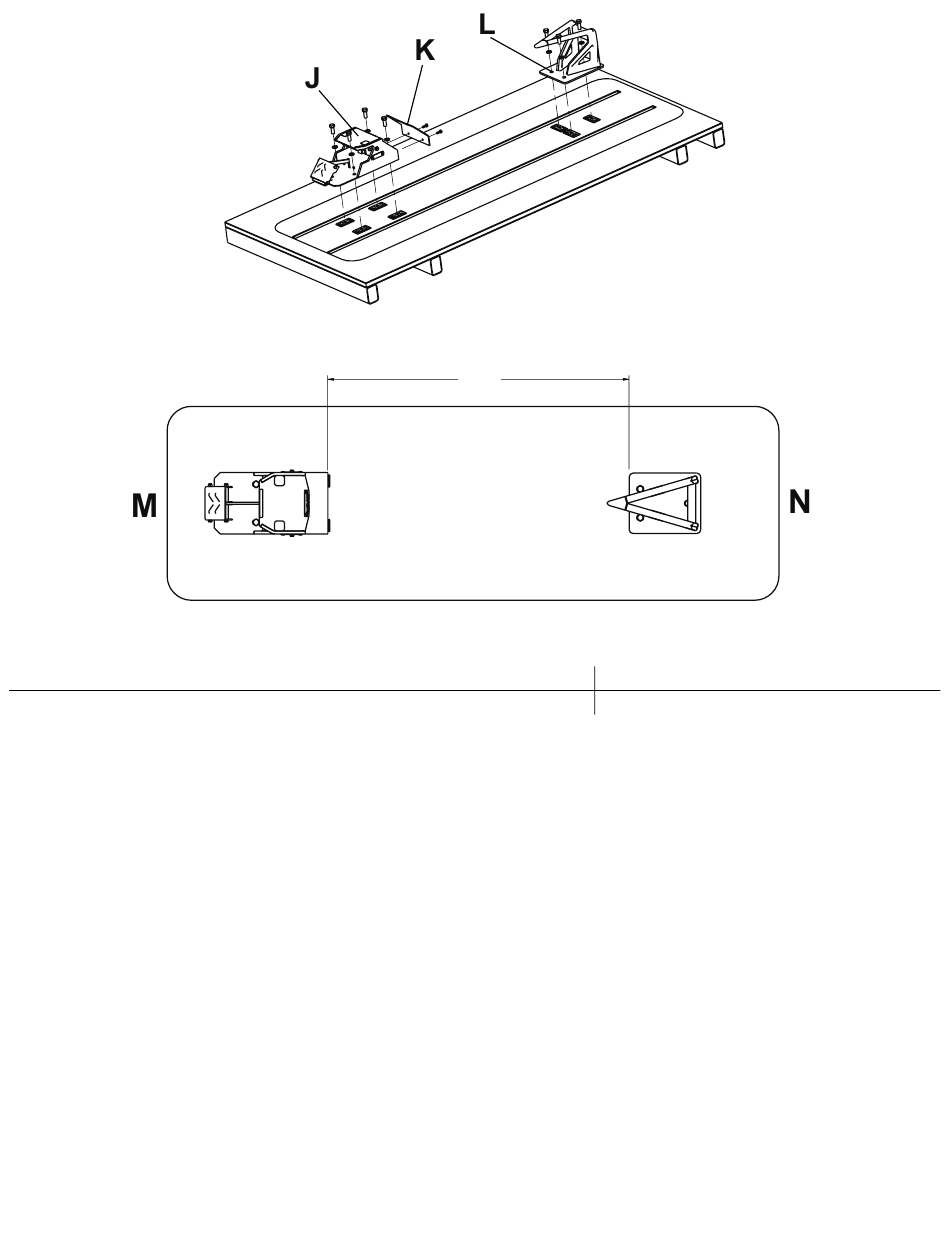

A A b b b b i i l l d d u u n n g g 5 5 – – K K o o p p f f - - u u n n d d F F u u ß ß e e n n d d e e b b e e f f e e s s t t i i g g u u n n g g – – I I n n s s t t a a l l l l a a t t i i o o n n a a u u f f B B o o d d e e n n p p l l a a t t t t e e n n
M
N
I I n n s s t t a a l l l l a a t t i i o o n n d d e e r r K K o o p p f f - - u u n n d d F F u u ß ß e e n n d d e e b b e e f f e e s s t t i i g g u u n n g g ( ( M M o o d d e e l l l l e e 6 6 3 3 8 8 6 6 u u n n d d 6 6 3 3 8 8 7 7 ) )
M M o o n n t t a a g g e e b b e e i i d d e e r r B B e e f f e e s s t t i i g g u u n n g g e e n n : :
1. Die acht Unterlegscheiben (P) zwischen die acht Schrauben (O) (auf jeder Seite vier) und die Sicherungsbasisplatte der
Fußendebefestigung (Q) positionieren (Abbildung 7).
H H i i n n w w e e i i s s - - Die schienenmontierte Befestigung (Unwin-Adapter) (R) unter der Sicherungsbasisplatte (Q) positionieren,
wobei der schwarze Pfeil am Unwin-Adapter zum Kopfende des Krankenwagens zeigen muss (Abbildung 7).
2. Die Schrauben (O) leicht anziehen, um die schienenmontierte Befestigung (Unwin-Adapter) (R) an der
Sicherungsbasisplatte der Fußendebefestigung (Q) anzubringen (Abbildung 7).
3. Die Schritte 1–2 wiederholen, um die schienenmontierte Befestigung (Unwin-Adapter) an der Sicherungsplatte der
Kopfendebefestigung anzubringen.
DE 10
A A b b b b i i l l d d u u n n g g 6 6 – – Z Z w w i i s s c c h h e e n n r r a a u u m m z z w w i i s s c c h h e e n n d d e e n n B B e e f f e e s s t t i i g g u u n n g g e e n n
948 MM
Fußende
Kopfende
6385-109-005 Rev A.0
