610 MM (REF)
D
A
Hoofdeinde
B
Voeteneinde
Voorkant van het voertuig
C
3. Snijd 1 in. x 2-1/2'' x 9/16'' (2.5 x 6.4 x 1.4 cm) diepe verzonken openingen (F) in de vloer, gecentreerd boven de
locatiegaten (Afbeelding 3).
4. Gebruik twee inbuskopschroeven (G) met een diameter van 3/8'' (graad 8) om elke vloerplaat (H) in de verzonken
openingen te verankeren met de verzinkboorde gaten naar boven gericht (Afbeelding 4).
O O p p m m e e r r k k i i n n g g
• Stalen achterplaten (of equivalent) (I) (niet meegeleverd) zijn vereist voor extra steun (Afbeelding 4).
• Gebruik vier stalen achterplaten met de afmetingen 4" x 6" x 3/8" (10,2 x 15,2 x 1,0 cm) voor het voeteneinde.
Gebruik één stalen achterplaat met de afmetingen 9,25" x 10" x 3/8" (23,5 x 25,4 x 1,0 cm) voor het hoofdeinde.
• Als de stalen achterplaat geen schroefdraad heeft, gebruik dan bij elke plaat een ring en een 3/8"-16 vleugelmoer.
A A f f b b e e e e l l d d i i n n g g 3 3 – – S S n n i i j j d d v v e e r r z z o o n n k k e e n n o o p p e e n n i i n n g g e e n n b b o o v v e e n n d d e e
Verzonken opening
F
Inbuskopschroef
G
Vloerplaat
H
NL
8
A
90 MM
C
320 MM
150

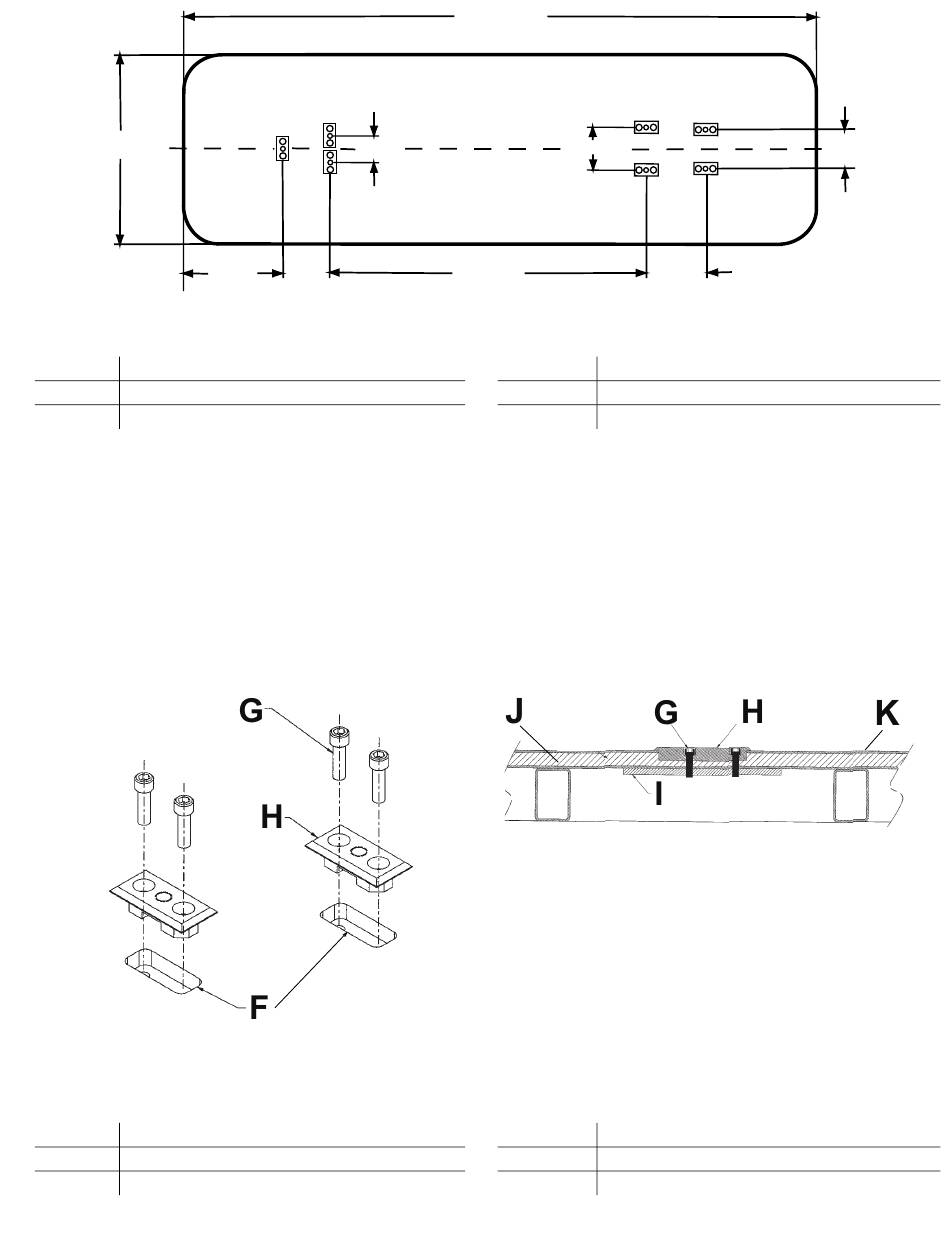

A A f f b b e e e e l l d d i i n n g g 2 2 – – L L o o c c a a t t i i e e s s v v o o o o r r v v l l o o e e r r p p l l a a a a t t i i n n s s t t a a l l l l a a t t i i e e
l l o o c c a a t t i i e e g g a a t t e e n n
1925 MM (REF)
E
140 MM
1015 MM
D
Breedte van de brancard
Lengte van de brancard
E
A A f f b b e e e e l l d d i i n n g g 4 4 – – V V e e r r a a n n k k e e r r d d e e v v l l o o e e r r p p l l a a a a t t i i n n d d e e
v v e e r r z z o o n n k k e e n n o o p p e e n n i i n n g g e e n n
Stalen achterplaat
I
Triplex
J
Vloerbedekking
K
B
120 MM
194 MM
6385-109-005 Rev A.0
