• L'asse della barella deve essere parallelo alla parete del veicolo.
• Accertarsi di distanziare in modo uniforme le piastre a pavimento intorno all'asse della barella.
• Stryker consiglia 370 mm dall'asse della barella alla parete laterale del veicolo per consentire la rotazione delle
ruote.
610 MM (REF)
D
A Lato testa
Lato piedi
B
C Lato frontale del veicolo
3. Tagliare sul pavimento delle aperture incassate da 1 pollice x 2-1/2 pollice x 9/16 di pollice di profondità (2,5 x 6,4 x 1,4
cm) (F) centrate sui fori di posizionamento (Figura 3).
4. Usando due viti con testa a esagono incassato da 3/8 di pollice (di grado 8), ancorare ciascuna piastra a pavimento (H)
dopo averle inserite nelle aperture incassate, con i fori allargati rivolti verso l'alto (Figura 4).
N N o o t t a a
• Per un ulteriore supporto sono necessarie contropiastre in acciaio (o equivalenti) (I) (non fornite) (Figura 4).
• Per il lato piedi, utilizzare quattro contropiastre in acciaio con dimensioni 4 pollici x 6 pollici x 3/8 di pollice (10,2 x
15,2 x 1,0 cm). Per il lato testa, utilizzare una contropiastra in acciaio con dimensioni 9,25 pollici x 10 pollici x 3/8 di
pollice (23,5 x 25,4 x 1,0 cm).
• Se la contropiastra in acciaio non è filettata, utilizzare una rondella e un dado di ancoraggio da 3/8"-16 su ciascuna.
IT 8
A
90 MM
C
320 MM 150

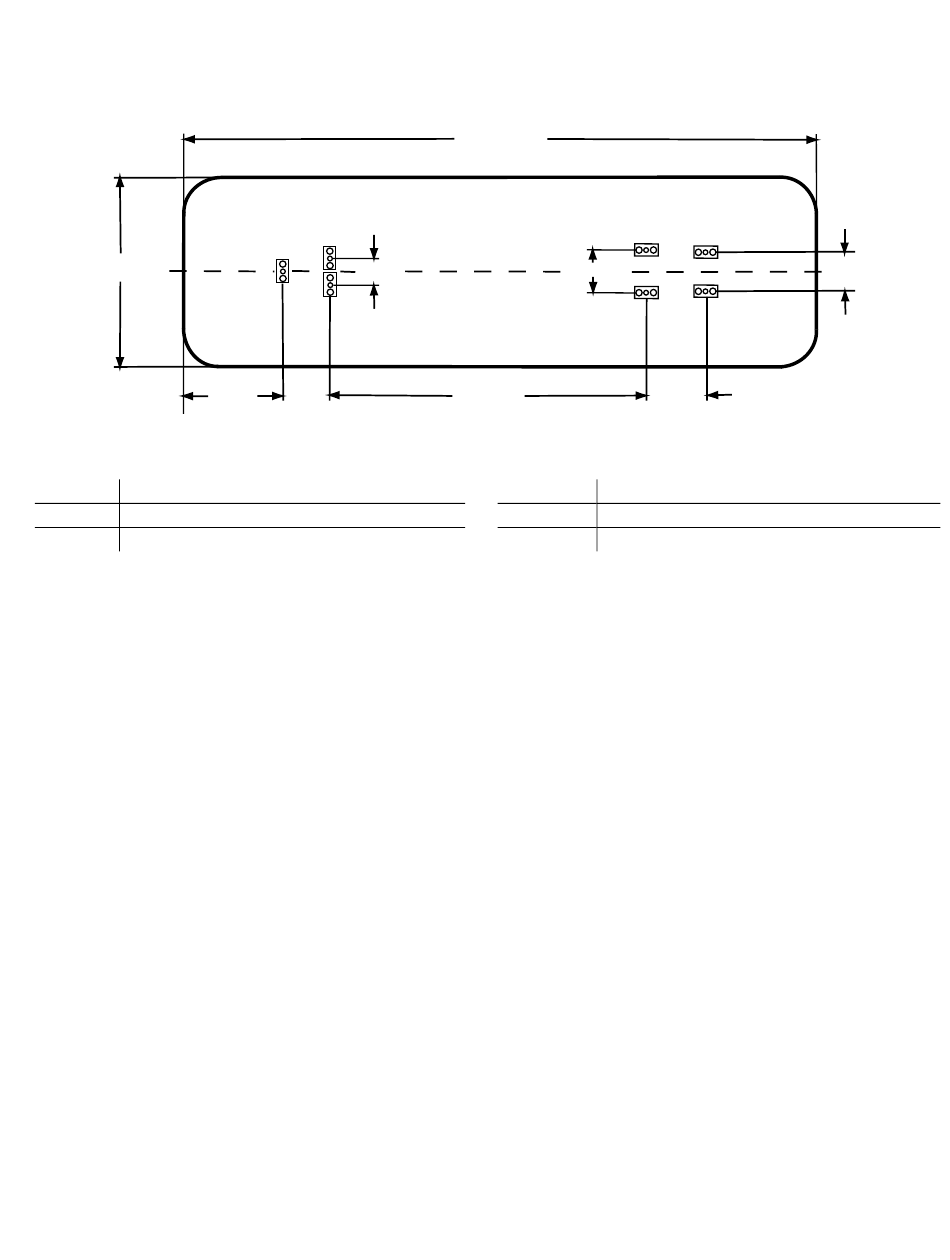

F F i i g g u u r r a a 2 2 – – P P o o s s i i z z i i o o n n i i p p e e r r l l ' ' i i n n s s t t a a l l l l a a z z i i o o n n e e d d e e l l l l e e p p i i a a s s t t r r e e a a p p a a v v i i m m e e n n t t o o
1925 MM (REF)
E
140 MM
1015 MM
Larghezza della barella
D
Lunghezza della barella
E
B
120 MM
194 MM
