I I n n s s t t a a l l l l e e r r a a f f ä ä s s t t s s y y s s t t e e m m f f ö ö r r h h u u v v u u d d ä ä n n d d e e o o c c h h f f o o t t ä ä n n d d e e ( ( m m o o d d e e l l l l 6 6 3 3 8 8 5 5 ) )
1. Ta bort det bakre skyddet (K) från fotändens fästsystem (J).
2. Montera fotändens fästsystem på de fyra golvplattorna och säkra med 1/2-13-tums sexkantsskruvar och låsbrickor
(Figur 5).
3. Sätt fast det bakre skyddet på fotändens fästsystem.
4. Montera huvudändens fästsystem (L) på de tre golvplattorna och säkra med 1/2-13-tums sexkantsskruvar och
låsbrickor (Figur 5).
5. Se till att fästsystemets avstånd matchar Figur 6.
M
N
I I n n s s t t a a l l l l e e r r a a f f ä ä s s t t s s y y s s t t e e m m f f ö ö r r h h u u v v u u d d ä ä n n d d e e o o c c h h f f o o t t ä ä n n d d e e ( ( m m o o d d e e l l l l 6 6 3 3 8 8 6 6 o o c c h h 6 6 3 3 8 8 7 7 ) )
M M o o n n t t e e r r a a b b å å d d a a f f ä ä s s t t s s y y s s t t e e m m e e n n f f ö ö r r b b å å r r v v a a g g n n : :
1. Lägg de åtta brickorna (P) mellan de åtta skruvarna (O) (fyra på varje sida) och låsbasplattan i fotändens fästsystem (Q)
(Figur 7).
O O b b s s ! ! - - Lägg det skenmonterade fästsystemet (Unwin-adapter) (R) under låsbasplattan (Q) med den svarta pilen på
Unwin-adaptern riktad mot ambulansens huvudände (Figur 7).
2. Dra åt skruvarna löst (O) för att sätta fast det skenmonterade fästsystemet (Unwin-adapter) (R) på låsbasplattan i
fotändens fästsystem (Q) (Figur 7).
6385-109-005 Rev A.0

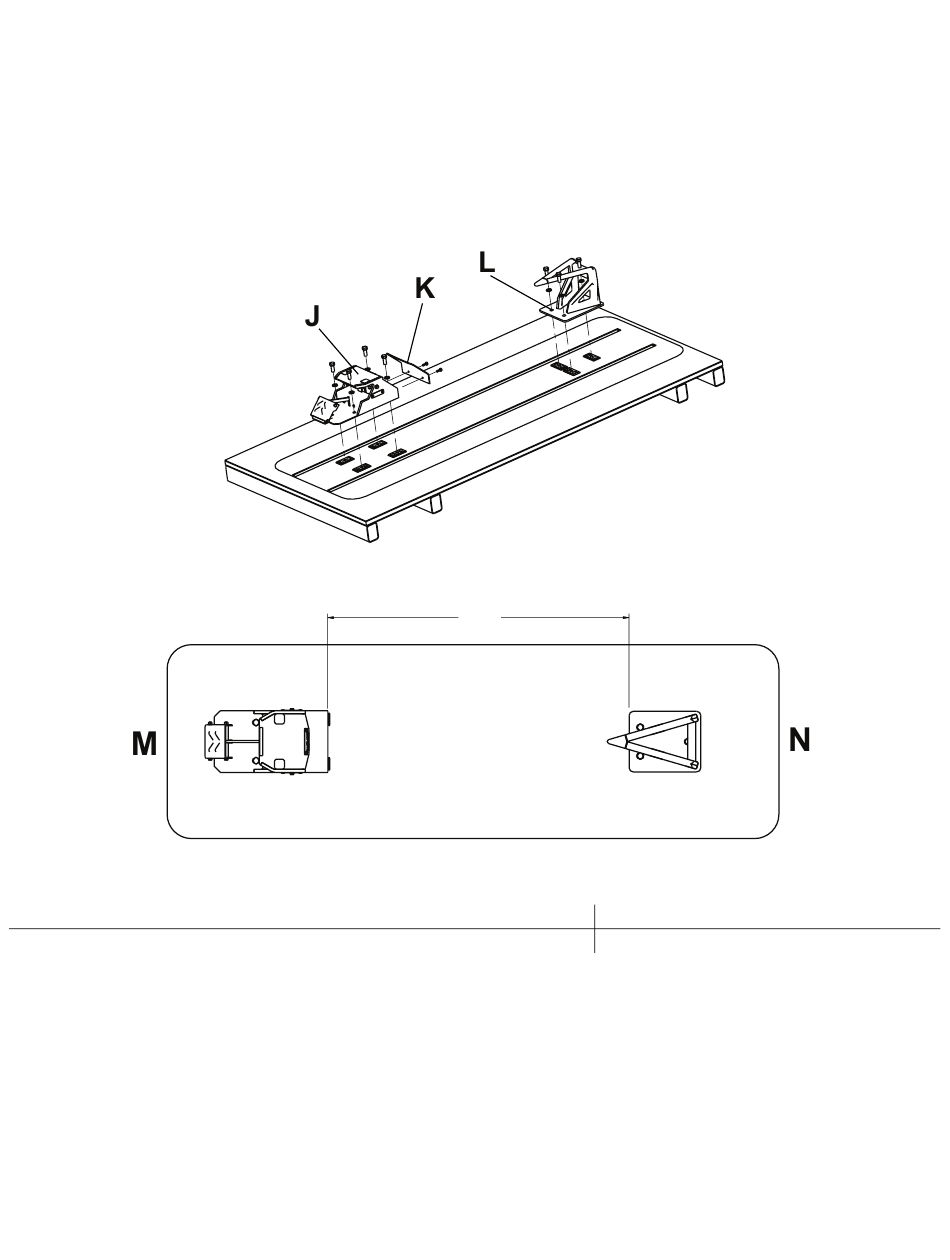

F F i i g g u u r r 5 5 – – H H u u v v u u d d ä ä n n d d e e o o c c h h f f o o t t ä ä n n d d e e – – i i n n s s t t a a l l l l a a t t i i o o n n a a v v g g o o l l v v p p l l a a t t t t a a
F F i i g g u u r r 6 6 – – F F ä ä s s t t s s y y s s t t e e m m e e t t s s f f ö ö r r d d e e l l n n i i n n g g
948 MM
Fotände
Huvudände
9
