N N o o t t a a - - Regolare i meccanismi di ancoraggio montati su pista (adattatori Unwin) quanto serve per adattarli alle piste.
N N o o t t a a - - Meccanismi di ancoraggio montati su pista (adattatori NMI) forniti da NMI Safety Systems.
I I n n s s t t a a l l l l a a z z i i o o n n e e d d e e l l l l a a p p i i s s t t a a a a p p a a v v i i m m e e n n t t o o d d a a 2 2 5 5 5 5 m m m m ( ( m m o o d d e e l l l l o o 6 6 3 3 8 8 6 6 e e 6 6 3 3 8 8 8 8 ) )
Il sistema di ancoraggio per barella Stryker per il gruppo di montaggio su pista a pavimento modello 6386 e 6388 è
compatibile esclusivamente con le barelle conformi alle specifiche tecniche di installazione previste per il montaggio su
pista a pavimento elencate di seguito.
1. Determinare la posizione desiderata per la barella all'interno del veicolo, lasciando attorno ad essa uno spazio
adeguato.
N N o o t t a a - - Le norme federali statunitensi riguardanti la larghezza del vano sanitario e la seduta dell'assistente
sull'ambulanza possono influenzare il posizionamento delle staffe di montaggio. Qualora non si applichino particolari
specifiche, l'installatore deve garantire che ci sia uno spazio adeguato per l'accesso al paziente, la sporgenza di
apparecchiature di trazione, la chiusura del portellone posteriore, ecc.
2. Usando le dimensioni illustrate nella Figura 10, individuare i punti in cui verranno fissate le piste a pavimento.
3. Collegare le piste a pavimento seguendo le istruzioni del produttore delle piste.
N N o o t t a a
• L'asse della barella deve essere parallelo alla parete del veicolo.
• Le piste devono estendersi almeno 200 mm oltre ciascuna posizione di ancoraggio in entrambe le direzioni.
AC
AD
I I n n s s t t a a l l l l a a z z i i o o n n e e d d e e l l l l a a p p i i s s t t a a a a p p a a v v i i m m e e n n t t o o d d a a 3 3 0 0 0 0 m m m m ( ( m m o o d d e e l l l l o o 6 6 3 3 8 8 7 7 e e 6 6 3 3 8 8 9 9 ) )
Il sistema di ancoraggio per barella Stryker per il gruppo di montaggio su pista a pavimento modello 6387 e 6389 è
compatibile esclusivamente con le barelle conformi alle specifiche tecniche di installazione previste per il montaggio su
pista a pavimento elencate di seguito.
1. Determinare la posizione desiderata per la barella all'interno del veicolo, lasciando attorno ad essa uno spazio
adeguato.
N N o o t t a a - - Le norme federali statunitensi riguardanti la larghezza del vano sanitario e la seduta dell'assistente
sull'ambulanza possono influenzare il posizionamento delle staffe di montaggio. Qualora non si applichino particolari
specifiche, l'installatore deve garantire che ci sia uno spazio adeguato per l'accesso al paziente, la sporgenza di
apparecchiature di trazione, la chiusura del portellone posteriore, ecc.
2. Usando le dimensioni illustrate nella Figura 11, individuare i punti in cui verranno fissate le piste a pavimento.
6385-109-005 Rev A.0

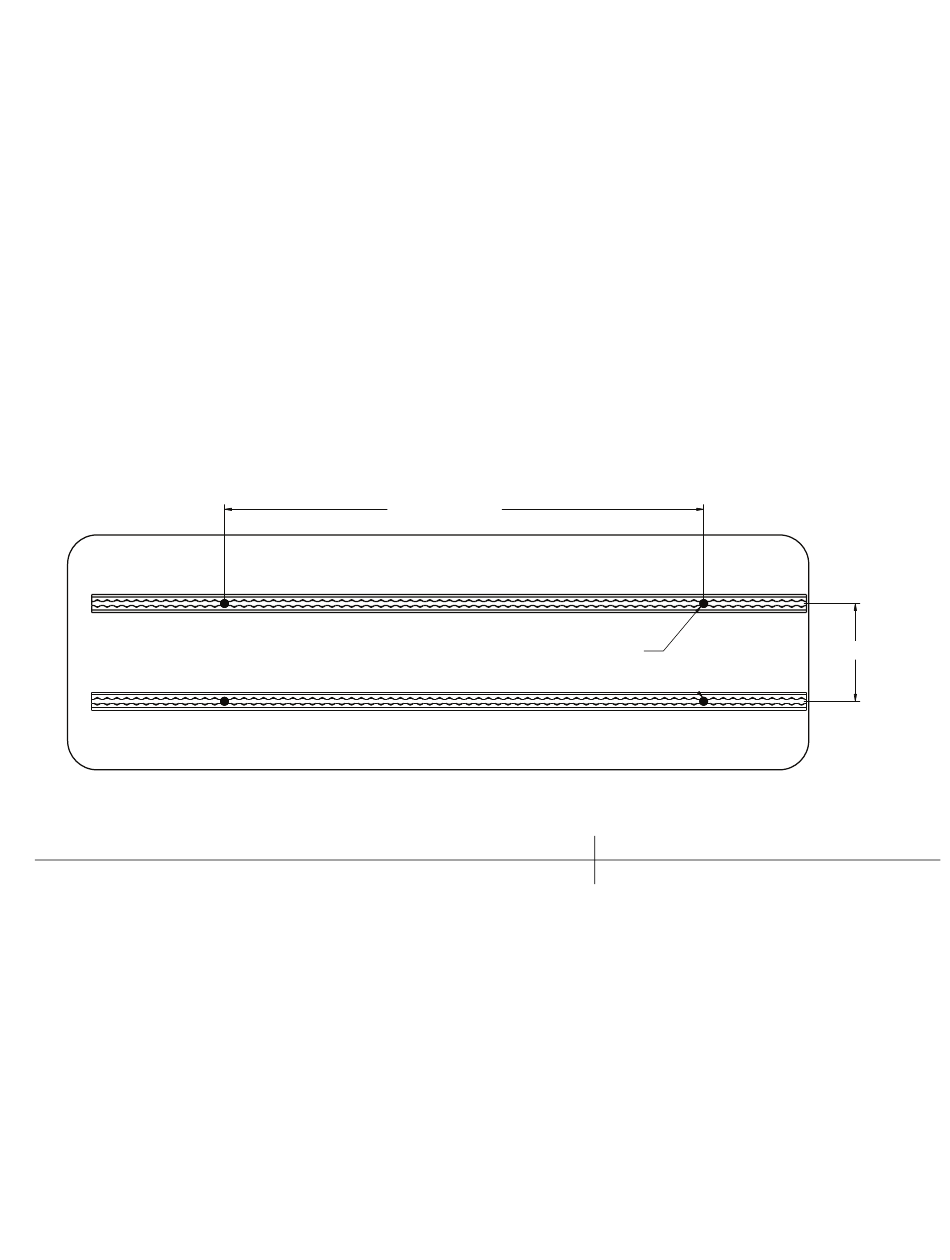

F F i i g g u u r r a a 1 1 0 0 – – P P o o s s i i z z i i o o n n i i p p e e r r l l ' ' i i n n s s t t a a l l l l a a z z i i o o n n e e d d e e l l l l e e p p i i s s t t e e a a p p a a v v i i m m e e n n t t o o
1244.6 MM
AC
AD
49 posizioni
I fermi usano le posizioni su pista indicate
255 MM
13
IT
