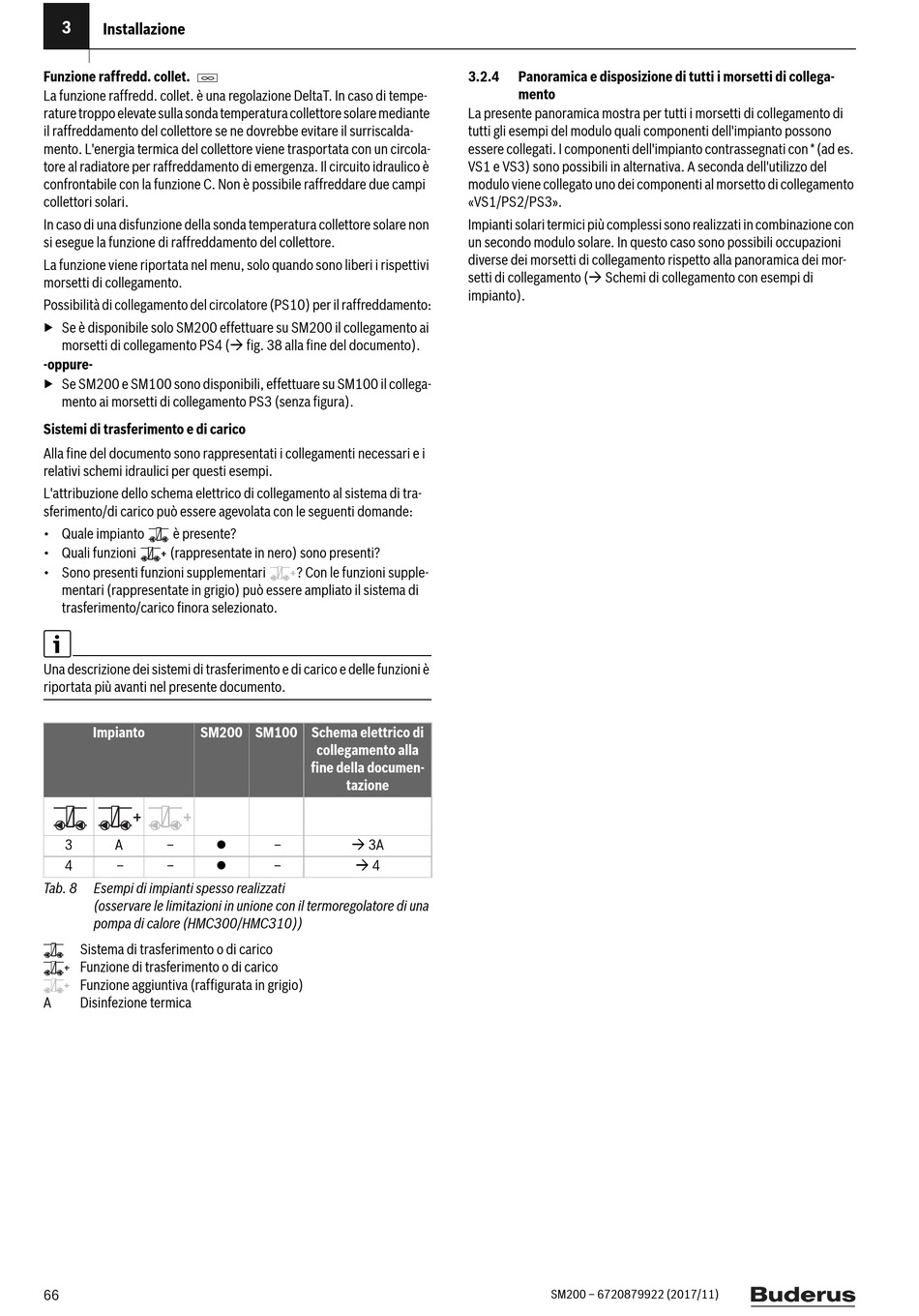

Installazione
Funzione raffredd. collet.
La funzione raffredd. collet. è una regolazione DeltaT. In caso di tempe-
rature troppo elevate sulla sonda temperatura collettore solare mediante
il raffreddamento del collettore se ne dovrebbe evitare il surriscalda-
mento. L'energia termica del collettore viene trasportata con un circola-
tore al radiatore per raffreddamento di emergenza. Il circuito idraulico è
confrontabile con la funzione C. Non è possibile raffreddare due campi
collettori solari.
In caso di una disfunzione della sonda temperatura collettore solare non
si esegue la funzione di raffreddamento del collettore.
La funzione viene riportata nel menu, solo quando sono liberi i rispettivi
morsetti di collegamento.
Possibilità di collegamento del circolatore (PS10) per il raffreddamento:
▶ Se è disponibile solo SM200 effettuare su SM200 il collegamento ai
morsetti di collegamento PS4 ( fig. 38 alla fine del documento).
-oppure-
▶ Se SM200 e SM100 sono disponibili, effettuare su SM100 il collega-
mento ai morsetti di collegamento PS3 (senza figura).
Sistemi di trasferimento e di carico
Alla fine del documento sono rappresentati i collegamenti necessari e i
relativi schemi idraulici per questi esempi.
L'attribuzione dello schema elettrico di collegamento al sistema di tra-
sferimento/di carico può essere agevolata con le seguenti domande:
• Quale impianto è presente?
• Quali funzioni (rappresentate in nero) sono presenti?
• Sono presenti funzioni supplementari
mentari (rappresentate in grigio) può essere ampliato il sistema di
trasferimento/carico finora selezionato.
Una descrizione dei sistemi di trasferimento e di carico e delle funzioni è
riportata più avanti nel presente documento.
Impianto SM200 SM100 Schema elettrico di

3 A –

4 – –
Tab. 8 Esempi di impianti spesso realizzati
(osservare le limitazioni in unione con il termoregolatore di una
pompa di calore (HMC300/HMC310))
Sistema di trasferimento o di carico
Funzione di trasferimento o di carico
Funzione aggiuntiva (raffigurata in grigio)
A Disinfezione termica
66
? Con le funzioni supple-
collegamento alla
fine della documen-
tazione
 3A
–
 4
–
3.2.4 Panoramica e disposizione di tutti i morsetti di collega-
mento
La presente panoramica mostra per tutti i morsetti di collegamento di
tutti gli esempi del modulo quali componenti dell'impianto possono
essere collegati. I componenti dell'impianto contrassegnati con * (ad es.
VS1 e VS3) sono possibili in alternativa. A seconda dell'utilizzo del
modulo viene collegato uno dei componenti al morsetto di collegamento
«VS1/PS2/PS3».
Impianti solari termici più complessi sono realizzati in combinazione con
un secondo modulo solare. In questo caso sono possibili occupazioni
diverse dei morsetti di collegamento rispetto alla panoramica dei mor-
setti di collegamento ( Schemi di collegamento con esempi di
impianto).
