VS1,
PS2, PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
VS3*
N L N L N L
M M M
PS5 VS2 PS3 230 V AC 230 V AC

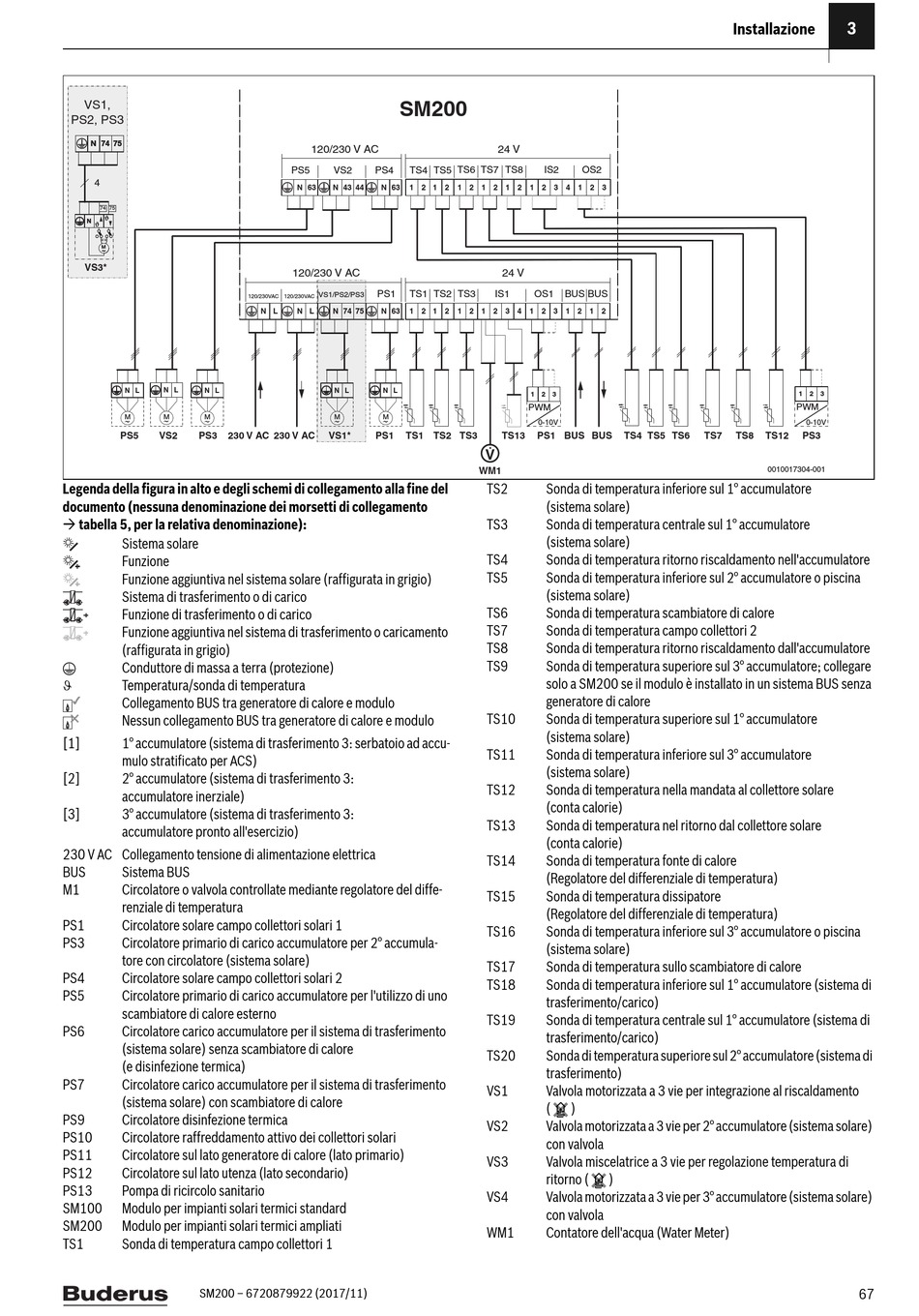

Legenda della figura in alto e degli schemi di collegamento alla fine del
documento (nessuna denominazione dei morsetti di collegamento
 tabella 5, per la relativa denominazione):
Sistema solare
Funzione
Funzione aggiuntiva nel sistema solare (raffigurata in grigio)
Sistema di trasferimento o di carico
Funzione di trasferimento o di carico
Funzione aggiuntiva nel sistema di trasferimento o caricamento
(raffigurata in grigio)
Conduttore di massa a terra (protezione)

Temperatura/sonda di temperatura
Collegamento BUS tra generatore di calore e modulo
Nessun collegamento BUS tra generatore di calore e modulo
[1] 1° accumulatore (sistema di trasferimento 3: serbatoio ad accu-
mulo stratificato per ACS)
[2] 2° accumulatore (sistema di trasferimento 3:
accumulatore inerziale)
[3] 3° accumulatore (sistema di trasferimento 3:
accumulatore pronto all'esercizio)
230 V AC Collegamento tensione di alimentazione elettrica
BUS Sistema BUS
M1 Circolatore o valvola controllate mediante regolatore del diffe-
renziale di temperatura
PS1 Circolatore solare campo collettori solari 1
PS3 Circolatore primario di carico accumulatore per 2° accumula-
tore con circolatore (sistema solare)
PS4 Circolatore solare campo collettori solari 2
PS5 Circolatore primario di carico accumulatore per l'utilizzo di uno
scambiatore di calore esterno
PS6 Circolatore carico accumulatore per il sistema di trasferimento
(sistema solare) senza scambiatore di calore
(e disinfezione termica)
PS7 Circolatore carico accumulatore per il sistema di trasferimento
(sistema solare) con scambiatore di calore
PS9 Circolatore disinfezione termica
PS10 Circolatore raffreddamento attivo dei collettori solari
PS11 Circolatore sul lato generatore di calore (lato primario)
PS12 Circolatore sul lato utenza (lato secondario)
PS13 Pompa di ricircolo sanitario
SM100 Modulo per impianti solari termici standard
SM200 Modulo per impianti solari termici ampliati
TS1 Sonda di temperatura campo collettori 1
SM200 – 6720879922 (2017/11)
SM200
120/230 V AC
PS5 VS2 PS4 TS4 TS5
N 63 N 43 44 N 63 1 2 1 2
120/230 V AC
PS1 TS1 TS2
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75 N 63 1 2 1 2
N L N L
M M
VS1* PS1 TS1 TS2 TS3
24 V
TS6 TS7 TS8 IS2 OS2
1 2 1 2 1 2 1 2 3 4 1 2 3
24 V
TS3 IS1 OS1 BUS BUS
1 2 1 2 3 4 1 2 3 1 2 1 2
1 2 3
PWM
0-10V
TS13 PS1 BUS BUS TS4 TS5 TS6
V
WM1
TS2 Sonda di temperatura inferiore sul 1° accumulatore
(sistema solare)
TS3 Sonda di temperatura centrale sul 1° accumulatore
(sistema solare)
TS4 Sonda di temperatura ritorno riscaldamento nell'accumulatore
TS5 Sonda di temperatura inferiore sul 2° accumulatore o piscina
(sistema solare)
TS6 Sonda di temperatura scambiatore di calore
TS7 Sonda di temperatura campo collettori 2
TS8 Sonda di temperatura ritorno riscaldamento dall'accumulatore
TS9 Sonda di temperatura superiore sul 3° accumulatore; collegare
solo a SM200 se il modulo è installato in un sistema BUS senza
generatore di calore
TS10 Sonda di temperatura superiore sul 1° accumulatore
(sistema solare)
TS11 Sonda di temperatura inferiore sul 3° accumulatore
(sistema solare)
TS12 Sonda di temperatura nella mandata al collettore solare
(conta calorie)
TS13 Sonda di temperatura nel ritorno dal collettore solare
(conta calorie)
TS14 Sonda di temperatura fonte di calore
(Regolatore del differenziale di temperatura)
TS15 Sonda di temperatura dissipatore
(Regolatore del differenziale di temperatura)
TS16 Sonda di temperatura inferiore sul 3° accumulatore o piscina
(sistema solare)
TS17 Sonda di temperatura sullo scambiatore di calore
TS18 Sonda di temperatura inferiore sul 1° accumulatore (sistema di
trasferimento/carico)
TS19 Sonda di temperatura centrale sul 1° accumulatore (sistema di
trasferimento/carico)
TS20 Sonda di temperatura superiore sul 2° accumulatore (sistema di
trasferimento)
VS1 Valvola motorizzata a 3 vie per integrazione al riscaldamento
( )
VS2 Valvola motorizzata a 3 vie per 2° accumulatore (sistema solare)
con valvola
VS3 Valvola miscelatrice a 3 vie per regolazione temperatura di
ritorno ( )
VS4 Valvola motorizzata a 3 vie per 3° accumulatore (sistema solare)
con valvola
WM1 Contatore dell'acqua (Water Meter)
3
Installazione
1 2 3
PWM
0-10V
TS7 TS8 TS12 PS3
0010017304-001
