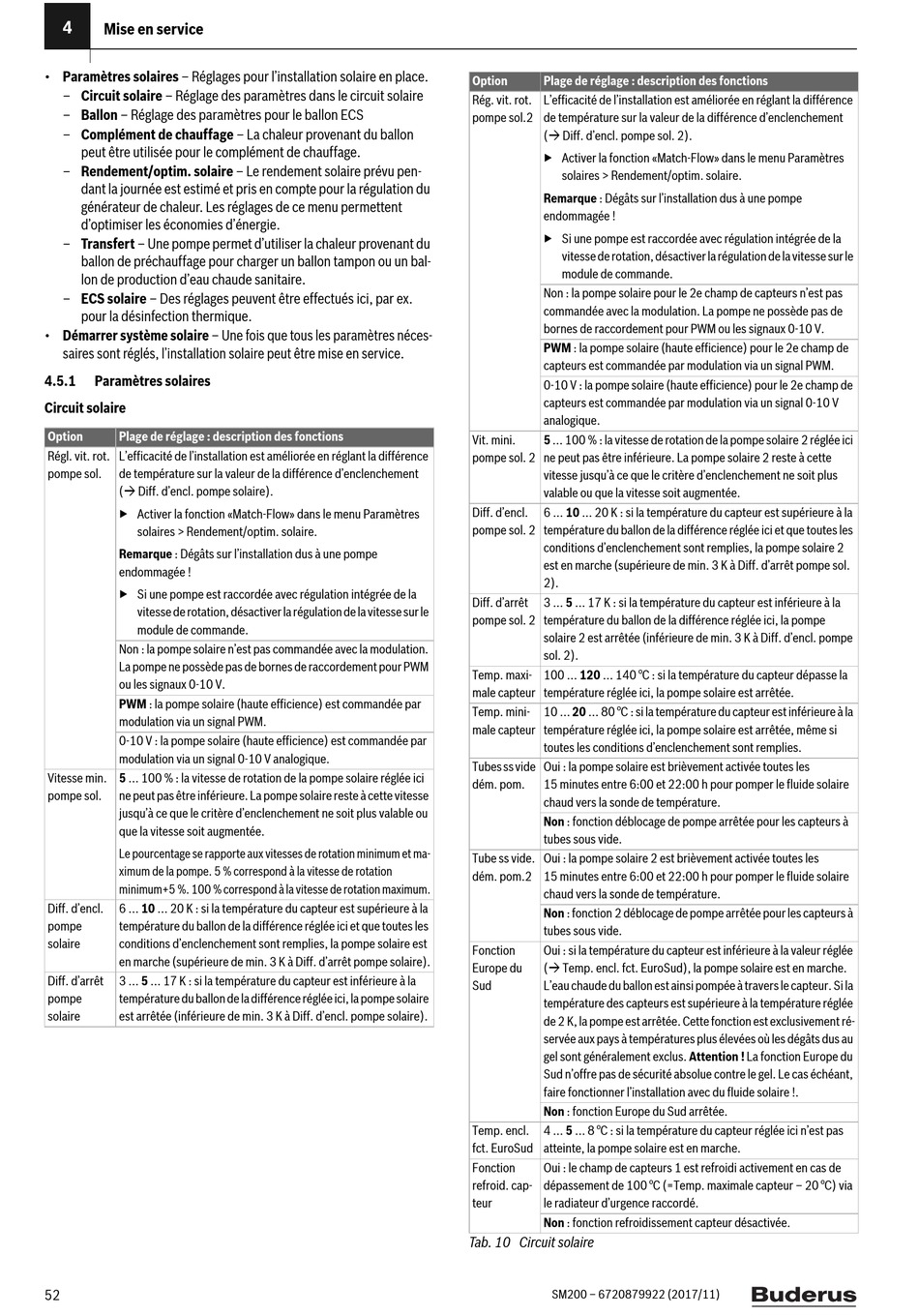

4
Mise en service
• Paramètres solaires – Réglages pour l'installation solaire en place.
– Circuit solaire – Réglage des paramètres dans le circuit solaire
– Ballon – Réglage des paramètres pour le ballon ECS
– Complément de chauffage – La chaleur provenant du ballon
peut être utilisée pour le complément de chauffage.
– Rendement/optim. solaire – Le rendement solaire prévu pen-
dant la journée est estimé et pris en compte pour la régulation du
générateur de chaleur. Les réglages de ce menu permettent
d'optimiser les économies d'énergie.
– Transfert – Une pompe permet d'utiliser la chaleur provenant du
ballon de préchauffage pour charger un ballon tampon ou un bal-
lon de production d'eau chaude sanitaire.
– ECS solaire – Des réglages peuvent être effectués ici, par ex.
pour la désinfection thermique.
• Démarrer système solaire – Une fois que tous les paramètres néces-
saires sont réglés, l'installation solaire peut être mise en service.
4.5.1 Paramètres solaires
Circuit solaire
Option Plage de réglage : description des fonctions
Régl. vit. rot. L'efficacité de l'installation est améliorée en réglant la différence
pompe sol. de température sur la valeur de la différence d'enclenchement
( Diff. d'encl. pompe solaire).
▶ Activer la fonction «Match-Flow» dans le menu Paramètres
solaires > Rendement/optim. solaire.
Remarque : Dégâts sur l'installation dus à une pompe
endommagée !
▶ Si une pompe est raccordée avec régulation intégrée de la
vitesse de rotation, désactiver la régulation de la vitesse sur le
module de commande.
Non : la pompe solaire n'est pas commandée avec la modulation.
La pompe ne possède pas de bornes de raccordement pour PWM
ou les signaux 0-10 V.
PWM : la pompe solaire (haute efficience) est commandée par
modulation via un signal PWM.
0-10 V : la pompe solaire (haute efficience) est commandée par
modulation via un signal 0-10 V analogique.
Vitesse min. 5 ... 100 % : la vitesse de rotation de la pompe solaire réglée ici
pompe sol. ne peut pas être inférieure. La pompe solaire reste à cette vitesse
jusqu'à ce que le critère d'enclenchement ne soit plus valable ou
que la vitesse soit augmentée.
Le pourcentage se rapporte aux vitesses de rotation minimum et ma-
ximum de la pompe. 5 % correspond à la vitesse de rotation
minimum+5 %. 100 % correspond à la vitesse de rotation maximum.
Diff. d'encl. 6 ... 10 ... 20 K : si la température du capteur est supérieure à la
pompe température du ballon de la différence réglée ici et que toutes les
solaire conditions d'enclenchement sont remplies, la pompe solaire est
en marche (supérieure de min. 3 K à Diff. d'arrêt pompe solaire).
Diff. d'arrêt 3 ... 5 ... 17 K : si la température du capteur est inférieure à la
pompe température du ballon de la différence réglée ici, la pompe solaire
solaire est arrêtée (inférieure de min. 3 K à Diff. d'encl. pompe solaire).
52
Option Plage de réglage : description des fonctions
Rég. vit. rot. L'efficacité de l'installation est améliorée en réglant la différence
pompe sol.2 de température sur la valeur de la différence d'enclenchement
( Diff. d'encl. pompe sol. 2).
▶ Activer la fonction «Match-Flow» dans le menu Paramètres
solaires > Rendement/optim. solaire.
Remarque : Dégâts sur l'installation dus à une pompe
endommagée !
▶ Si une pompe est raccordée avec régulation intégrée de la
vitesse de rotation, désactiver la régulation de la vitesse sur le
module de commande.
Non : la pompe solaire pour le 2e champ de capteurs n'est pas
commandée avec la modulation. La pompe ne possède pas de
bornes de raccordement pour PWM ou les signaux 0-10 V.
PWM : la pompe solaire (haute efficience) pour le 2e champ de
capteurs est commandée par modulation via un signal PWM.
0-10 V : la pompe solaire (haute efficience) pour le 2e champ de
capteurs est commandée par modulation via un signal 0-10 V
analogique.
Vit. mini. 5 ... 100 % : la vitesse de rotation de la pompe solaire 2 réglée ici
pompe sol. 2 ne peut pas être inférieure. La pompe solaire 2 reste à cette
vitesse jusqu'à ce que le critère d'enclenchement ne soit plus
valable ou que la vitesse soit augmentée.
Diff. d'encl. 6 ... 10 ... 20 K : si la température du capteur est supérieure à la
pompe sol. 2 température du ballon de la différence réglée ici et que toutes les
conditions d'enclenchement sont remplies, la pompe solaire 2
est en marche (supérieure de min. 3 K à Diff. d'arrêt pompe sol.
2).
Diff. d'arrêt 3 ... 5 ... 17 K : si la température du capteur est inférieure à la
pompe sol. 2 température du ballon de la différence réglée ici, la pompe
solaire 2 est arrêtée (inférieure de min. 3 K à Diff. d'encl. pompe
sol. 2).
Temp. maxi- 100 ... 120 ... 140 °C : si la température du capteur dépasse la
male capteur température réglée ici, la pompe solaire est arrêtée.
Temp. mini- 10 ... 20 ... 80 °C : si la température du capteur est inférieure à la
male capteur température réglée ici, la pompe solaire est arrêtée, même si
toutes les conditions d'enclenchement sont remplies.
Tubes ss vide Oui : la pompe solaire est brièvement activée toutes les
dém. pom. 15 minutes entre 6:00 et 22:00 h pour pomper le fluide solaire
chaud vers la sonde de température.
Non : fonction déblocage de pompe arrêtée pour les capteurs à
tubes sous vide.
Tube ss vide. Oui : la pompe solaire 2 est brièvement activée toutes les
dém. pom.2 15 minutes entre 6:00 et 22:00 h pour pomper le fluide solaire
chaud vers la sonde de température.
Non : fonction 2 déblocage de pompe arrêtée pour les capteurs à
tubes sous vide.
Fonction Oui : si la température du capteur est inférieure à la valeur réglée
Europe du ( Temp. encl. fct. EuroSud), la pompe solaire est en marche.
Sud L'eau chaude du ballon est ainsi pompée à travers le capteur. Si la
température des capteurs est supérieure à la température réglée
de 2 K, la pompe est arrêtée. Cette fonction est exclusivement ré-
servée aux pays à températures plus élevées où les dégâts dus au
gel sont généralement exclus. Attention ! La fonction Europe du
Sud n'offre pas de sécurité absolue contre le gel. Le cas échéant,
faire fonctionner l'installation avec du fluide solaire !.
Non : fonction Europe du Sud arrêtée.
Temp. encl. 4 ... 5 ... 8 °C : si la température du capteur réglée ici n'est pas
fct. EuroSud atteinte, la pompe solaire est en marche.
Fonction Oui : le champ de capteurs 1 est refroidi activement en cas de
refroid. cap- dépassement de 100 °C (=Temp. maximale capteur – 20 °C) via
teur le radiateur d'urgence raccordé.
Non : fonction refroidissement capteur désactivée.
Tab. 10 Circuit solaire
SM200 – 6720879922 (2017/11)
