3
Installatie
VS1,
PS2, PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
VS3*
N L N L N L
M M M
PS5 VS2 PS3

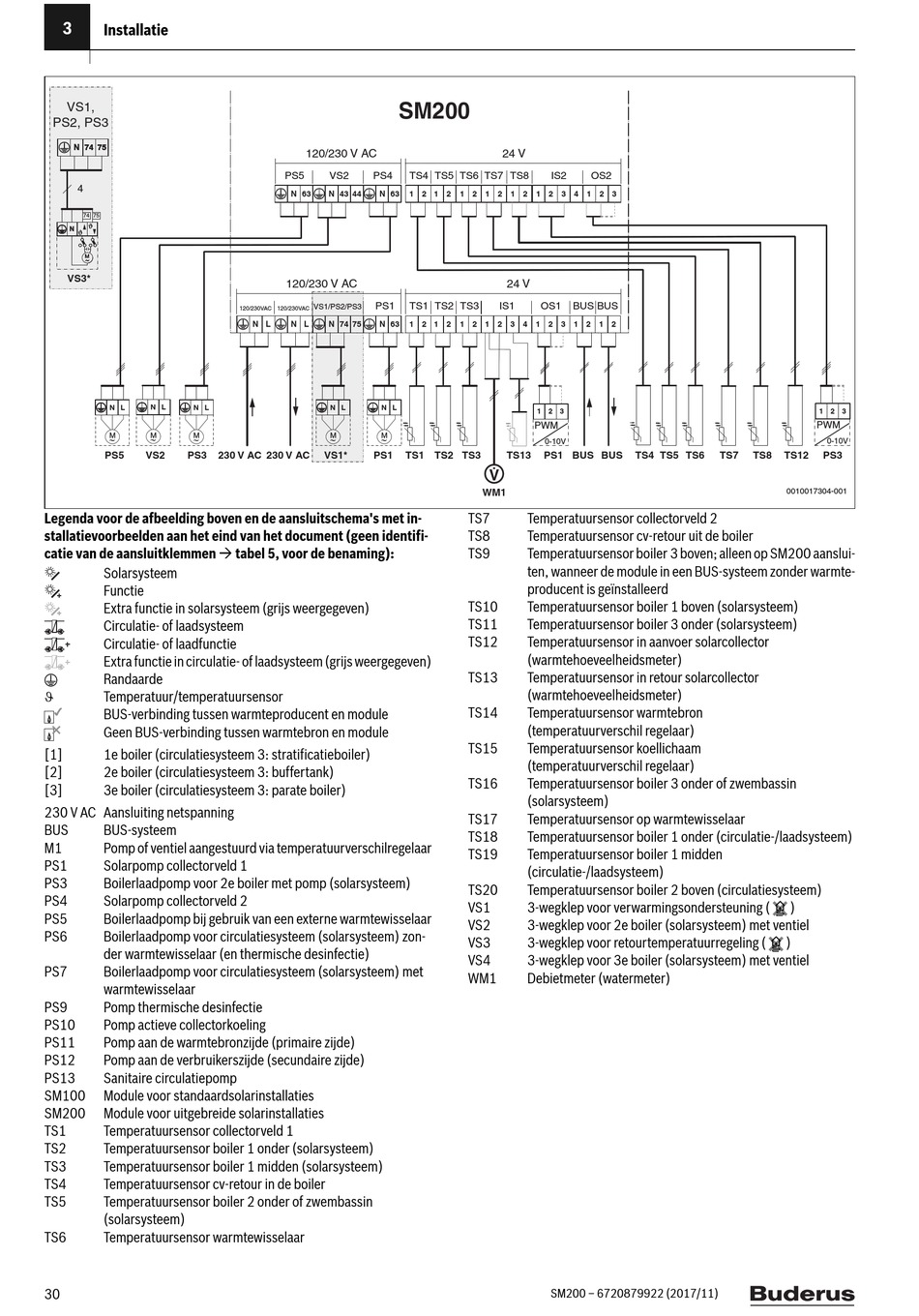

Legenda voor de afbeelding boven en de aansluitschema's met in-
stallatievoorbeelden aan het eind van het document (geen identifi-
catie van de aansluitklemmen  tabel 5, voor de benaming):
Solarsysteem
Functie
Extra functie in solarsysteem (grijs weergegeven)
Circulatie- of laadsysteem
Circulatie- of laadfunctie
Extra functie in circulatie- of laadsysteem (grijs weergegeven)
Randaarde

Temperatuur/temperatuursensor
BUS-verbinding tussen warmteproducent en module
Geen BUS-verbinding tussen warmtebron en module
[1] 1e boiler (circulatiesysteem 3: stratificatieboiler)
[2] 2e boiler (circulatiesysteem 3: buffertank)
[3] 3e boiler (circulatiesysteem 3: parate boiler)
230 V AC Aansluiting netspanning
BUS BUS-systeem
M1 Pomp of ventiel aangestuurd via temperatuurverschilregelaar
PS1 Solarpomp collectorveld 1
PS3 Boilerlaadpomp voor 2e boiler met pomp (solarsysteem)
PS4 Solarpomp collectorveld 2
PS5 Boilerlaadpomp bij gebruik van een externe warmtewisselaar
PS6 Boilerlaadpomp voor circulatiesysteem (solarsysteem) zon-
der warmtewisselaar (en thermische desinfectie)
PS7 Boilerlaadpomp voor circulatiesysteem (solarsysteem) met
warmtewisselaar
PS9 Pomp thermische desinfectie
PS10 Pomp actieve collectorkoeling
PS11 Pomp aan de warmtebronzijde (primaire zijde)
PS12 Pomp aan de verbruikerszijde (secundaire zijde)
PS13 Sanitaire circulatiepomp
SM100 Module voor standaardsolarinstallaties
SM200 Module voor uitgebreide solarinstallaties
TS1 Temperatuursensor collectorveld 1
TS2 Temperatuursensor boiler 1 onder (solarsysteem)
TS3 Temperatuursensor boiler 1 midden (solarsysteem)
TS4 Temperatuursensor cv-retour in de boiler
TS5 Temperatuursensor boiler 2 onder of zwembassin
(solarsysteem)
TS6 Temperatuursensor warmtewisselaar
30
120/230 V AC
PS5 VS2 PS4
N 63 N 43 44 N 63
120/230 V AC
PS1
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75 N 63
N L N L
M M
230 V AC 230 V AC VS1* PS1
SM200
24 V
TS4 TS5 TS6 TS7 TS8 IS2
1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
24 V
TS1 TS2 TS3 IS1 OS1
1 2 1 2 1 2 1 2 3 4 1 2 3
1 2 3
PWM
0-10V
TS1 TS2 TS3 TS13 PS1 BUS BUS
V
WM1
TS7 Temperatuursensor collectorveld 2
TS8 Temperatuursensor cv-retour uit de boiler
TS9 Temperatuursensor boiler 3 boven; alleen op SM200 aanslui-
ten, wanneer de module in een BUS-systeem zonder warmte-
producent is geïnstalleerd
TS10 Temperatuursensor boiler 1 boven (solarsysteem)
TS11 Temperatuursensor boiler 3 onder (solarsysteem)
TS12 Temperatuursensor in aanvoer solarcollector
(warmtehoeveelheidsmeter)
TS13 Temperatuursensor in retour solarcollector
(warmtehoeveelheidsmeter)
TS14 Temperatuursensor warmtebron
(temperatuurverschil regelaar)
TS15 Temperatuursensor koellichaam
(temperatuurverschil regelaar)
TS16 Temperatuursensor boiler 3 onder of zwembassin
(solarsysteem)
TS17 Temperatuursensor op warmtewisselaar
TS18 Temperatuursensor boiler 1 onder (circulatie-/laadsysteem)
TS19 Temperatuursensor boiler 1 midden
(circulatie-/laadsysteem)
TS20 Temperatuursensor boiler 2 boven (circulatiesysteem)
VS1 3-wegklep voor verwarmingsondersteuning (
VS2 3-wegklep voor 2e boiler (solarsysteem) met ventiel
VS3 3-wegklep voor retourtemperatuurregeling (
VS4 3-wegklep voor 3e boiler (solarsysteem) met ventiel
WM1 Debietmeter (watermeter)
SM200 – 6720879922 (2017/11)
OS2
2 3
BUS BUS
1 2 1 2
TS4 TS5 TS6 TS7
1 2 3
PWM
0-10V
TS8 TS12 PS3
