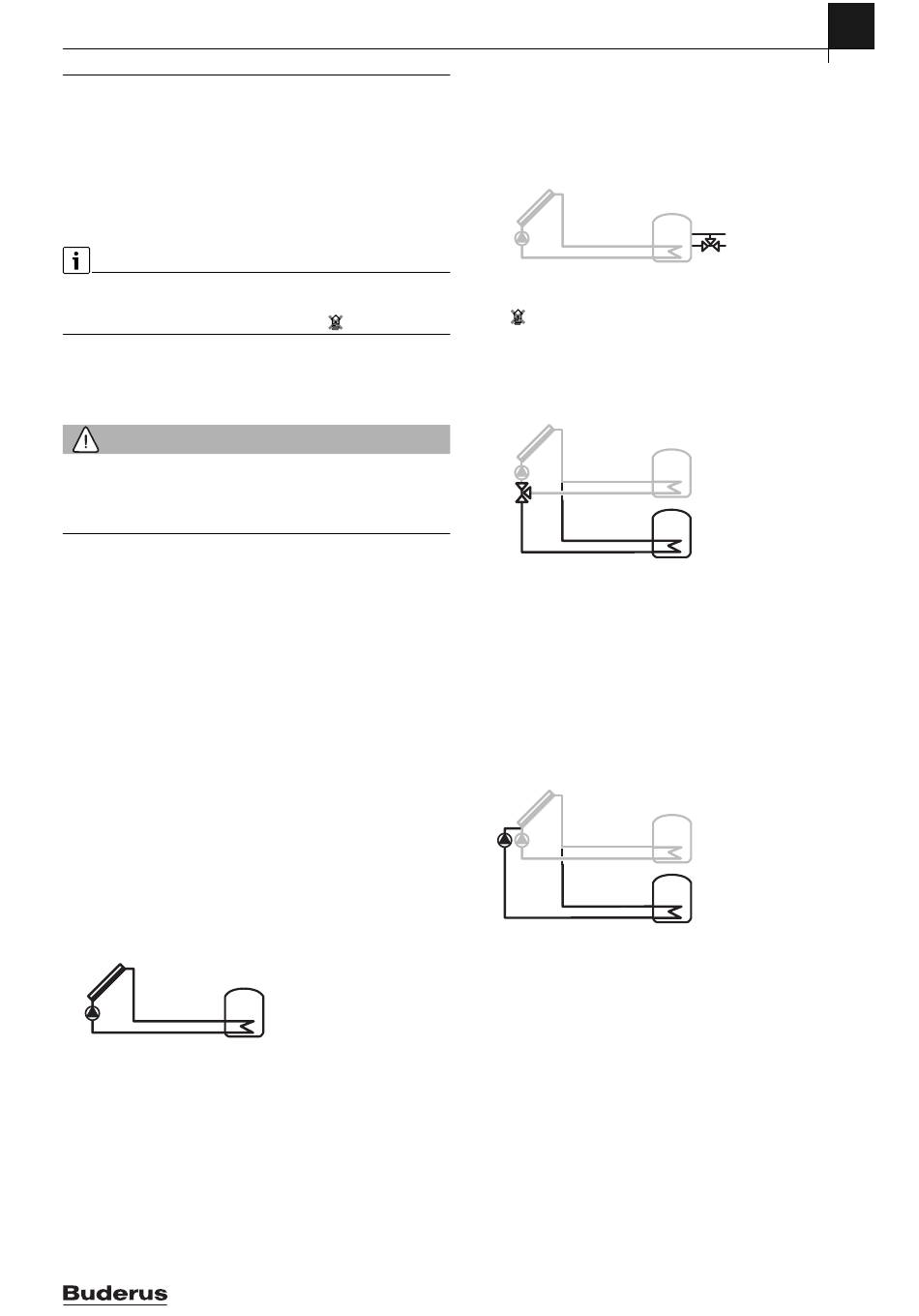

Gegevens betreffende het product

• De module is bedoeld voor de sturing van de actoren (bijvoorbeeld
pompen) van een solarinstallatie, circulatie- of laadsysteem.
• De module is bedoeld voor de registratie van de voor de functie beno-
digde temperaturen.
• De module is geschikt voor energiezuinige pompen.
• Configuratie van de solarinstallatie met een bedieningseenheid met
BUS-interface EMS plus (niet met alle bedieningseenheden mogelijk).
Functies en menupunten, die we in combinatie met de bedieningseen-
heid HMC300/HMC310 van een warmtepomp niet aanraden, zijn in
deze handleiding van een bijbehorend symbool (
De combinatiemogelijkheden van de module zijn te vinden in de aansluit-
schema's.
2.1

Belangrijke adviezen voor het gebruik

WAARSCHUWING:
Gevaar voor verbranding!
▶ Wanneer warmwatertemperaturen boven 60 °C zijn ingesteld of de
thermische desinfectie is ingeschakeld, moet een thermostatische
warmwatermengkraan worden geïnstalleerd.
De module communiceert via een EMS plus-interface met andere
EMS plus-compatibele BUS-deelnemers.
• De module mag uitsluitend op bedieningseenheden met BUS-inter-
face EMS plus plus (Energie-Management-Systeem) worden aange-
sloten.
• De module is niet toegestaan voor de combinatie met warmteprodu-
centen uit de productseries GB112, GB132, GB135, GB142,
GB152.
• Binnen het BUS-systeem mogen uitsluitend producten van Buderus
worden gebruikt.
• De functionaliteit is afhankelijk van de geïnstalleerde bedieningseen-
heid. Meer informatie over de bedieningseenheden vindt u in in de
catalogus, de planningsdocumenten en de website van de fabrikant.
• De installatieruimte moet voor de beschermingsklasse conform de
technische gegevens van de module geschikt zijn.
2.2

Beschrijving van de solarsystemen

Door de uitbreiding van een solarsysteem met extra functies kan een
groot aantal solarinstallaties worden gerealiseerd. Voorbeelden voor
mogelijke solarinstallaties vindt u bij de aansluitschema's.
Zonnesysteem (1)
Basis solarsysteem voor solaire warmwaterbereiding
• Wanneer de collectortemperatuur met het inschakeltemperatuurver-
schil hoger is dan de temperatuur aan de boiler onder, wordt de solar-
pomp ingeschakeld.
• Regeling van het debiet (Match-Flow) in het solarciruit via een solar-
pomp met PWM of 0-10 V interface (kan worden ingesteld).
• Bewaking van de temperatuur in het collectorveld en in de boiler.
SM200 – 6720879922 (2017/11)
) voorzien.
0 010 013 340-001
Gegevens betreffende het product
2.3

Beschrijving van de solarfuncties

Door toevoegen van functies aan het solarsysteem wordt de gewenste
solarinstallatie samengesteld. Niet alle functies kunnen onderling wor-
den gecombineerd.
2.3.1

cv-ondersteuning (A)

Verwarmingsondersteuning door solarsysteem met buffer- of combiboi-
ler ( )
• Wanneer de boilertemperatuur met het inschakeltemperatuurver-
schil hoger is dan de retourtemperatuur van de verwarming wordt de
boiler via de 3-wegklep in de retour opgenomen.
2.3.2

2de boiler met ventiel (B)

Boiler met voorrangregeling/secundaire regeling via 3-wegklep
• Voorrangsboiler instelbaar (1e boiler – boven, 2e boiler – onder).
• Alleen wanneer de voorrangboiler niet verder kan worden opge-
warmd, wordt via de 3-wegklep de boilerlading naar de secundaire
boiler omgeschakeld.
• Terwijl de secundaire boiler wordt opgewarmd, wordt de solarpomp
met testintervallen die kunnen worden ingesteld gedurende de test-
periode uitgeschakeld, om te controleren, of de voorrangboiler kan
worden opgewarmd (omschakelcheck).
2.3.3

2de boiler met pomp (C)

2e boiler met voorrangomschakeling/secundaire regeling via 2e pomp
Functie zoals 2de boiler met ventiel (B), maar de voorrangomschake-
ling/secundaire omschakeling gebeurt niet via een 3-wegklep, maar via
de 2 solarpompen.
De functie 2de collectorveld (G) kan niet met deze functie worden ge-
combineerd.
0 010 013 341-001
0 010 013 342-001
0 010 013 343-001
