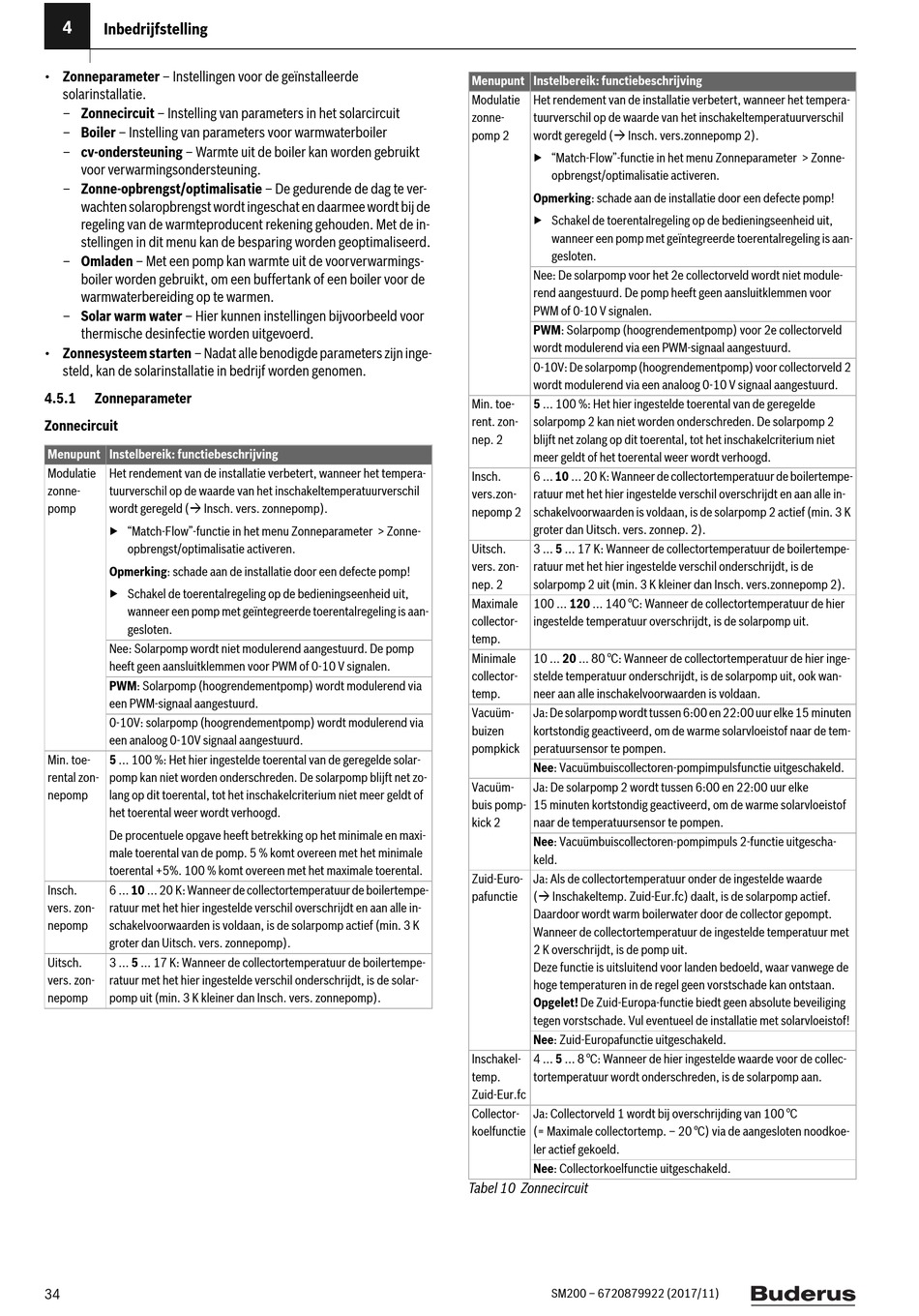

4
Inbedrijfstelling
• Zonneparameter – Instellingen voor de geïnstalleerde
solarinstallatie.
– Zonnecircuit – Instelling van parameters in het solarcircuit
– Boiler – Instelling van parameters voor warmwaterboiler
– cv-ondersteuning – Warmte uit de boiler kan worden gebruikt
voor verwarmingsondersteuning.
– Zonne-opbrengst/optimalisatie – De gedurende de dag te ver-
wachten solaropbrengst wordt ingeschat en daarmee wordt bij de
regeling van de warmteproducent rekening gehouden. Met de in-
stellingen in dit menu kan de besparing worden geoptimaliseerd.
– Omladen – Met een pomp kan warmte uit de voorverwarmings-
boiler worden gebruikt, om een buffertank of een boiler voor de
warmwaterbereiding op te warmen.
– Solar warm water – Hier kunnen instellingen bijvoorbeeld voor
thermische desinfectie worden uitgevoerd.
• Zonnesysteem starten – Nadat alle benodigde parameters zijn inge-
steld, kan de solarinstallatie in bedrijf worden genomen.
4.5.1

Zonneparameter

Zonnecircuit
Menupunt Instelbereik: functiebeschrijving
Modulatie Het rendement van de installatie verbetert, wanneer het tempera-
zonne- tuurverschil op de waarde van het inschakeltemperatuurverschil
pomp wordt geregeld ( Insch. vers. zonnepomp).
▶ "Match-Flow"-functie in het menu Zonneparameter > Zonne-
opbrengst/optimalisatie activeren.
Opmerking: schade aan de installatie door een defecte pomp!
▶ Schakel de toerentalregeling op de bedieningseenheid uit,
wanneer een pomp met geïntegreerde toerentalregeling is aan-
gesloten.
Nee: Solarpomp wordt niet modulerend aangestuurd. De pomp
heeft geen aansluitklemmen voor PWM of 0-10 V signalen.
PWM: Solarpomp (hoogrendementpomp) wordt modulerend via
een PWM-signaal aangestuurd.
0-10V: solarpomp (hoogrendementpomp) wordt modulerend via
een analoog 0-10V signaal aangestuurd.
Min. toe- 5 ... 100 %: Het hier ingestelde toerental van de geregelde solar-
rental zon- pomp kan niet worden onderschreden. De solarpomp blijft net zo-
nepomp lang op dit toerental, tot het inschakelcriterium niet meer geldt of
het toerental weer wordt verhoogd.
De procentuele opgave heeft betrekking op het minimale en maxi-
male toerental van de pomp. 5 % komt overeen met het minimale
toerental +5%. 100 % komt overeen met het maximale toerental.
Insch. 6 ... 10 ... 20 K: Wanneer de collectortemperatuur de boilertempe-
vers. zon- ratuur met het hier ingestelde verschil overschrijdt en aan alle in-
nepomp schakelvoorwaarden is voldaan, is de solarpomp actief (min. 3 K
groter dan Uitsch. vers. zonnepomp).
Uitsch. 3 ... 5 ... 17 K: Wanneer de collectortemperatuur de boilertempe-
vers. zon- ratuur met het hier ingestelde verschil onderschrijdt, is de solar-
nepomp pomp uit (min. 3 K kleiner dan Insch. vers. zonnepomp).
34
Menupunt Instelbereik: functiebeschrijving
Modulatie Het rendement van de installatie verbetert, wanneer het tempera-
zonne- tuurverschil op de waarde van het inschakeltemperatuurverschil
pomp 2 wordt geregeld ( Insch. vers.zonnepomp 2).
▶ "Match-Flow"-functie in het menu Zonneparameter > Zonne-
opbrengst/optimalisatie activeren.
Opmerking: schade aan de installatie door een defecte pomp!
▶ Schakel de toerentalregeling op de bedieningseenheid uit,
wanneer een pomp met geïntegreerde toerentalregeling is aan-
gesloten.
Nee: De solarpomp voor het 2e collectorveld wordt niet module-
rend aangestuurd. De pomp heeft geen aansluitklemmen voor
PWM of 0-10 V signalen.
PWM: Solarpomp (hoogrendementpomp) voor 2e collectorveld
wordt modulerend via een PWM-signaal aangestuurd.
0-10V: De solarpomp (hoogrendementpomp) voor collectorveld 2
wordt modulerend via een analoog 0-10 V signaal aangestuurd.
Min. toe- 5 ... 100 %: Het hier ingestelde toerental van de geregelde
rent. zon- solarpomp 2 kan niet worden onderschreden. De solarpomp 2
nep. 2 blijft net zolang op dit toerental, tot het inschakelcriterium niet
meer geldt of het toerental weer wordt verhoogd.
Insch. 6 ... 10 ... 20 K: Wanneer de collectortemperatuur de boilertempe-
vers.zon- ratuur met het hier ingestelde verschil overschrijdt en aan alle in-
nepomp 2 schakelvoorwaarden is voldaan, is de solarpomp 2 actief (min. 3 K
groter dan Uitsch. vers. zonnep. 2).
Uitsch. 3 ... 5 ... 17 K: Wanneer de collectortemperatuur de boilertempe-
vers. zon- ratuur met het hier ingestelde verschil onderschrijdt, is de
nep. 2 solarpomp 2 uit (min. 3 K kleiner dan Insch. vers.zonnepomp 2).
Maximale 100 ... 120 ... 140 °C: Wanneer de collectortemperatuur de hier
collector- ingestelde temperatuur overschrijdt, is de solarpomp uit.
temp.
Minimale 10 ... 20 ... 80 °C: Wanneer de collectortemperatuur de hier inge-
collector- stelde temperatuur onderschrijdt, is de solarpomp uit, ook wan-
temp. neer aan alle inschakelvoorwaarden is voldaan.
Vacuüm- Ja: De solarpomp wordt tussen 6:00 en 22:00 uur elke 15 minuten
buizen kortstondig geactiveerd, om de warme solarvloeistof naar de tem-
pompkick peratuursensor te pompen.
Nee: Vacuümbuiscollectoren-pompimpulsfunctie uitgeschakeld.
Vacuüm- Ja: De solarpomp 2 wordt tussen 6:00 en 22:00 uur elke
buis pomp- 15 minuten kortstondig geactiveerd, om de warme solarvloeistof
kick 2 naar de temperatuursensor te pompen.
Nee: Vacuümbuiscollectoren-pompimpuls 2-functie uitgescha-
keld.
Zuid-Euro- Ja: Als de collectortemperatuur onder de ingestelde waarde
pafunctie ( Inschakeltemp. Zuid-Eur.fc) daalt, is de solarpomp actief.
Daardoor wordt warm boilerwater door de collector gepompt.
Wanneer de collectortemperatuur de ingestelde temperatuur met
2 K overschrijdt, is de pomp uit.
Deze functie is uitsluitend voor landen bedoeld, waar vanwege de
hoge temperaturen in de regel geen vorstschade kan ontstaan.
Opgelet! De Zuid-Europa-functie biedt geen absolute beveiliging
tegen vorstschade. Vul eventueel de installatie met solarvloeistof!
Nee: Zuid-Europafunctie uitgeschakeld.
Inschakel- 4 ... 5 ... 8 °C: Wanneer de hier ingestelde waarde voor de collec-
temp. tortemperatuur wordt onderschreden, is de solarpomp aan.
Zuid-Eur.fc
Collector- Ja: Collectorveld 1 wordt bij overschrijding van 100 °C
koelfunctie (= Maximale collectortemp. – 20 °C) via de aangesloten noodkoe-
ler actief gekoeld.
Nee: Collectorkoelfunctie uitgeschakeld.
Tabel 10 Zonnecircuit
SM200 – 6720879922 (2017/11)
