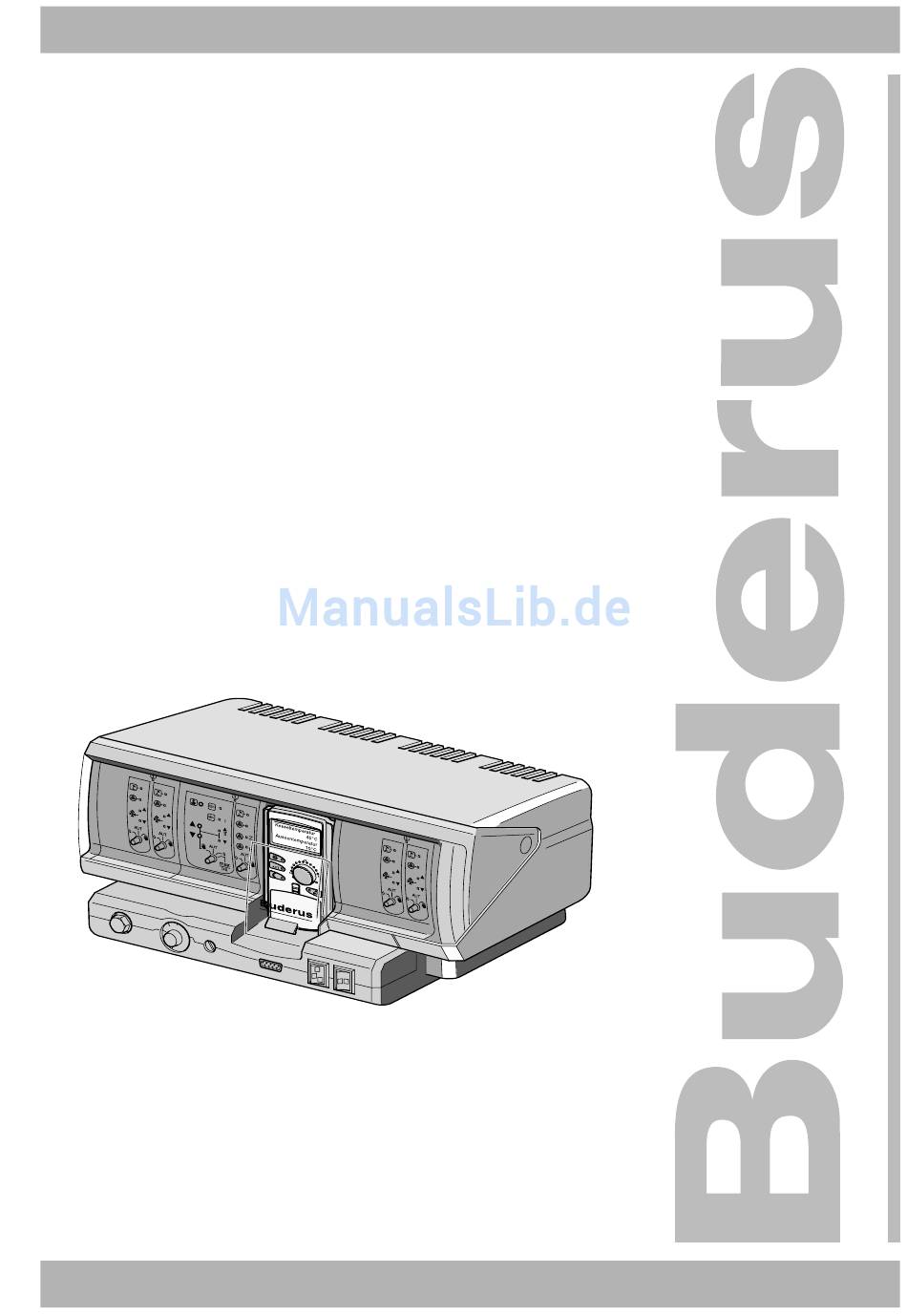

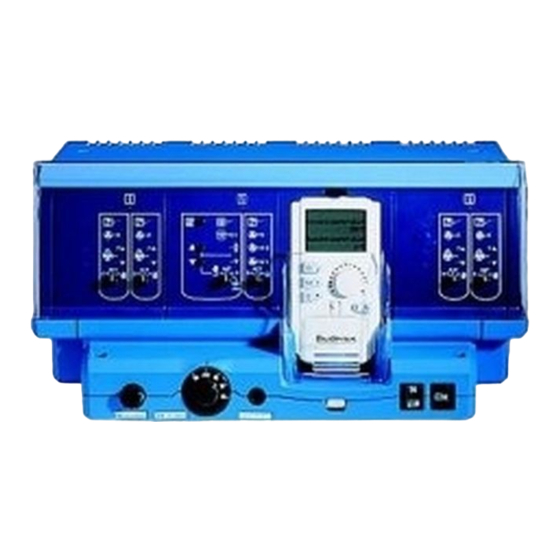

6302 0505 – 09/2002 DE/CH/AT Für den Bediener Bedienungsanleitung Regelgerät Logamatic 4211 Bitte vor Bedienung sorgfältig lesen...
Seite 2
Anwendung bestimmt sind und Leistungsmerkmale so- wie Sicherheitsanforderungen nicht beeinträchtigen. Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildun- gen, Funktionsschritte und technische Daten geringfü- gig abweichen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Einleitung Einleitung Mit den Tasten holen Sie Funktionen in die Anzeige. Das Regelgerät Logamatic 4211 ist für den modularen Wird eine Taste gedrückt und gedrückt gehalten, kann Ausbau konzipiert und kann je nach Art und Umfang der mit dem Drehknopf der Wert verändert werden.
Frostgefahr. Im Gefahrenfall Heizungsnotschalter vor dem Heizungs- raum ausschalten. Lassen Sie Störungen an der Hei- zungsanlage sofort durch eine Fachfirma beheben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Raumtemperatur ab, sondern auch von der Luft- feuchtigkeit. Je trockener die Luft ist, desto kühler wirkt der Raum. Mit Zimmerpflanzen können Sie die Luftfeuchtigkeit verbessern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Module und ihre Funktionen Module und ihre Funktionen Hier sind alle Module aufgeführt, mit denen das Regel- gerät Logamatic 4211 ausgestattet ist bzw. ausgestattet werden kann. Auf den folgenden Seiten finden Sie Informationen zu den Modulen, die Sie einsetzen können.
Zirkulationspumpe in Betrieb Der Brenner ist ausgeschaltet. Ausnahme, wenn der Brenner-Notbetriebsschalter in Stellung gestellt ist. max I+II: Der Brenner wird ständig mit maximaler Leistung betrieben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Automatikbetrieb. Nur Heizkreis bzw. Kesselpumpe, Spei- cherladepumpe und Zirkulationspumpe sind ausgeschaltet. Die Regelfunktionen laufen weiter. Die augenblicklichen Funktionen werden durch Kontrol- lampen angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 11
Klartext in der Bedieneinheit MEC 2. Kontrolllampen für Heizkreisfunktion Anzeige Heizkreis im Sommerbetrieb Anzeige Heizkreispumpe in Betrieb Anzeige Mischer öffnet Anzeige Mischer schließt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Die Anlage läuft ständig im abgesenkten Heizbetrieb. Taste bei geschlossener Abdeckklappe drücken und loslassen. Die Anlage arbeitet nach dem voreingestellten Schaltprogramm im Automatikbetrieb. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Drehknopf auf die gewünschte Tag-Raumtemperatur Raum eingestellt drehen. 21 °C Taste loslassen. Damit die Anlage im Automatikbetrieb arbeitet: ständig Tag Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 17
Taste loslassen. Der Wert ist gespeichert. ständig Tag HINWEIS Für „konstant“-geregelte Heizkreise, z. B. Lüftungsanlagen, Schwimmbaderwär- mungen ist eine Raumtemperatureinstel- lung nicht möglich. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 18
Raumtemperatur mit dieser Fernbedienung einge- stellt werden. nicht möglich Wenn Sie versuchen, die Raumtemperatur über die Andere Taste einzustellen, erscheint nebenstehende Fernbedienung Fehlermeldung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Wenn Sie die Funktion irrtümlich gestartet haben, drü- cken Sie die Taste ein zweites Mal. Warmwasser Die Nachladung wird abgebrochen. gemessen 55 °C Nachladung abgebrochen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 20
Drehknopf drehen, bis „Warmwasser“ angezeigt wird. Taste loslassen. Taste drücken. Automatik Tag Die Warmwasserbereitung befindet sich im Automa- tikbetrieb. Nach drei Sekunden erscheint wieder die Standard-anzeige. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Zirkulation Drehknopf drehen, bis „Zirkulation“ angezeigt wird. Taste loslassen. Taste drücken. Die Zirkulationspumpe ist ausgeschaltet. Nach drei Sekunden erscheint wieder die Standardan- zeige. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 22
Warnung! Wenn der Warmwasserkreislauf der Heizungsanlage keinen thermostatgeregelten Mischer hat, darf in die- ser Zeit das Warmwasser nicht ungemischt aufge- dreht werden! Verbrühungsgefahr! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Die Betriebswerte der Heizkreise werden nur angezeigt, wenn Sie zuvor die Heizkreise ausgewählt haben. Die Verbrauchswerte werden nur angezeigt, wenn Sie zuvor diese Funktion ausgewählt haben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Drehknopf drehen, bis „Heizkreis 2“ angezeigt wird. Taste loslassen. Heizkreis 2 Taste drücken und gedrückt halten. Schaltuhr Im Display erscheint kurzzeitig „Heizkreis 2“. Heizkreis 2 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 25
Die Heizung läuft jetzt mit Ihrem Wunschprogramm „Abends“ für den Heizkreis 2. Bei der Auswahl eines Standardprogramms für andere Heizkreise verfahren Sie wie im Beispiel beschrieben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 26
8:00 22:00 Senioren Mo-So 5:30 23:00 In der Anzeige erscheint bei der Auswahl jeweils der hervorgehobene Programmname wie in der Tabelle an- gegeben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Der Programmname blinkt. Programmauswahl Familie Taste loslassen. Familienprogramm Im Display erscheint der 1. Schaltpunkt des ausgewähl- ten Programms. Montag 21 °C um 5:30 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 28
Programm-Eigen 2 drehen Sie mit dem Drehknopf auf den ursprünglichen Schaltpunkt zurück. Dienstag Zurück zur Standardanzeige Taste drücken. 21 °C um 6:30 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 29
Der Programmname blinkt. Schaltuhr Programmauswahl Familie Taste loslassen. Familienprogramm Im Display erscheint der 1. Schaltpunkt des ausgewähl- ten Programmes. Montag um 5:30 21 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 30
17 °C Heizkreisnummer „2“ gespeichert. Zurück zur Standardanzeige Taste drücken. Schaltpunkt neu - - - - - - - - - um - - Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 31
Sobald alle Blöcke verschwunden sind, ist Montag 22:00 der Schaltpunkt gelöscht. hhhhhhh Wenn Sie die Tasten vorher loslassen, wird der Lösch- vorgang abgebrochen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 32
„Mittags“ erscheint. Schaltuhr Programmauswahl Mittags Taste loslassen. Mittagsprogramm Im Display erscheint der 1. Schaltpunkt des ausgewähl- ten Programms. Montag um 6:00 21 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Schaltpunkten 11:30 und 13:00 gelöscht. Das neue Programm mit einer durchgehenden Heizpha- se wird unter dem Programmnamen „Programm-Eigen 2“ abgespeichert. Zurück zur Standardanzeige Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Programm für diesen Heizkreis ange- zeigt. Der Programmname blinkt. Heizkreis 2 Drehen Sie den Drehknopf, bis in der Programmaus- wahl „Mittags“ erscheint. Schaltuhr Programmauswahl Mittags Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 35
Schaltpunkte „13:00“ und „17:00“ verbunden und das neue Programm mit der durchgehenden Heizphase wird unter „Programm-Eigen 2“ gespeichert. Zurück zur Standardanzeige Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Zur Eingabe der neuen Schaltpunkte analog „Eingabe - - - - - - - - des ersten Schaltpunkts“, Seite 30 vorgehen. um - - Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Zurück zur Standardanzeige Familie Taste drücken. Hinweis: Das von Ihnen erstellte Programm bleibt unter „Pro- gramm-Eigen 2“ gespeichert und kann jederzeit wieder aufgerufen werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Heizkreise Drehknopf auf „neu“ drehen. Taste loslassen. Schaltuhr Zur Eingabe eines neuen Schaltpunktes analog „Einga- be des ersten Schaltpunkts“, Seite 30 vorgehen. Programmauswahl Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Heizkreise Drehknopf auf „neu“ drehen. Taste loslassen. Schaltuhr Zur Eingabe des neuen Schaltpunktes analog „Eingabe des ersten Schaltpunkts“, Seite 30 vorgehen. Programmauswahl Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Heizbetrieb zurück. Wollen Sie die Pause-Funk- 3 Stunden tion abbrechen, rufen Sie die Pause-Funktion auf und drehen Sie den Drehknopf auf „0 Stunden“. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Sommer/Winter gezeigt wird. Beispiel: MEC-Heizkreise Taste loslassen. MEC-Heizkreise Umschalttemperatur einstellen Taste drücken und gedrückt halten. In der Anzeige wird kurz der Heizkreis angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 44
„Umschalttemperatur“. Der einstellbare Tem- peraturwert blinkt. Drehknopf auf eine Umschalttemperatur über 30 C drehen. Taste loslassen. Ihre Heizung läuft ständig im Winterbetrieb. Sommer/Winter ständig Winter Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
45 °C Die Überschrift des Anzeigewertes blinkt. Datum Drehknopf drehen, bis im Display „Datum“ erscheint. 20.12.1996 Taste loslassen. Die Änderung wird übernommen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
07.01.1997 Indem Sie den Drehknopf drehen, verstellen Sie die Uhrzeit in Minutenschritten. Taste loslassen. Dienstag Die Uhrzeit ist gespeichert. Uhr einstellen 15:52:58 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Während des Abgastests und danach besteht Verbrü- hungsgefahr. Verfügt der Warmwasserkreislauf über keinen thermo- statgeregelten Mischer, informieren Sie die Hausbe- wohner, das Warmwasser während des Abgastests nicht ungemischt aufzudrehen! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Drehknopf drehen, bis z. B. + 2 C. Raumtemperatur Taste loslassen. Korrektur Im Display wird jetzt die korrigierte Raumtemperatur von + 2,0 °C z. B. + 24 C angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Unbekanntes Modul Platz 1-2 (soweit vorhanden) Funktionsmodul hat keine Verbindung Kein Master-Regelgerät vorhanden. Heizkreis XY im Handbetrieb Warmwasser im Handbetrieb Brenner im Handbetrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 50
Die Regelfunktionen laufen wäh- der auf AUT stellen. Warmwasser im rend des Handbetriebs weiter, Handbetrieb; wirken sich jedoch nicht auf die Anlage aus. Brenner im Handbetrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Warmwasserbereitung auf 60 °C Um im Störfall die Wärmeversorgung sicher- zustellen, sind die Handschalter auf zu stellen. Kesselkreis auf Mischerkreis auf Warmwasser auf Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Seite 52
Bei Störung verständigen Sie umgehend Ihren Heizungsfachmann. Er garantiert einen fachgerechten Service. Für Ihren Heizungsfachmann ist es hilfreich, wenn Sie genaue Angaben über die Störung geben können. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
Mittags Single Senioren Warmwasser 30-60 C 60 C Sommer-Winterumschaltung 10-30 C 17 C Tag-Raumtemperatur 11-30 C 21 C Nacht-Raumtemperatur 10-29 C 17 C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Regelgerät Logamatic 4211 • Ausgabe 09/2002...
