Dans le cadre de la configuration de l'installation solaire, le graphique
n'affiche pas que cette fonction a été rajoutée. Le «K» est rajouté à la
désignation de l'installation solaire.

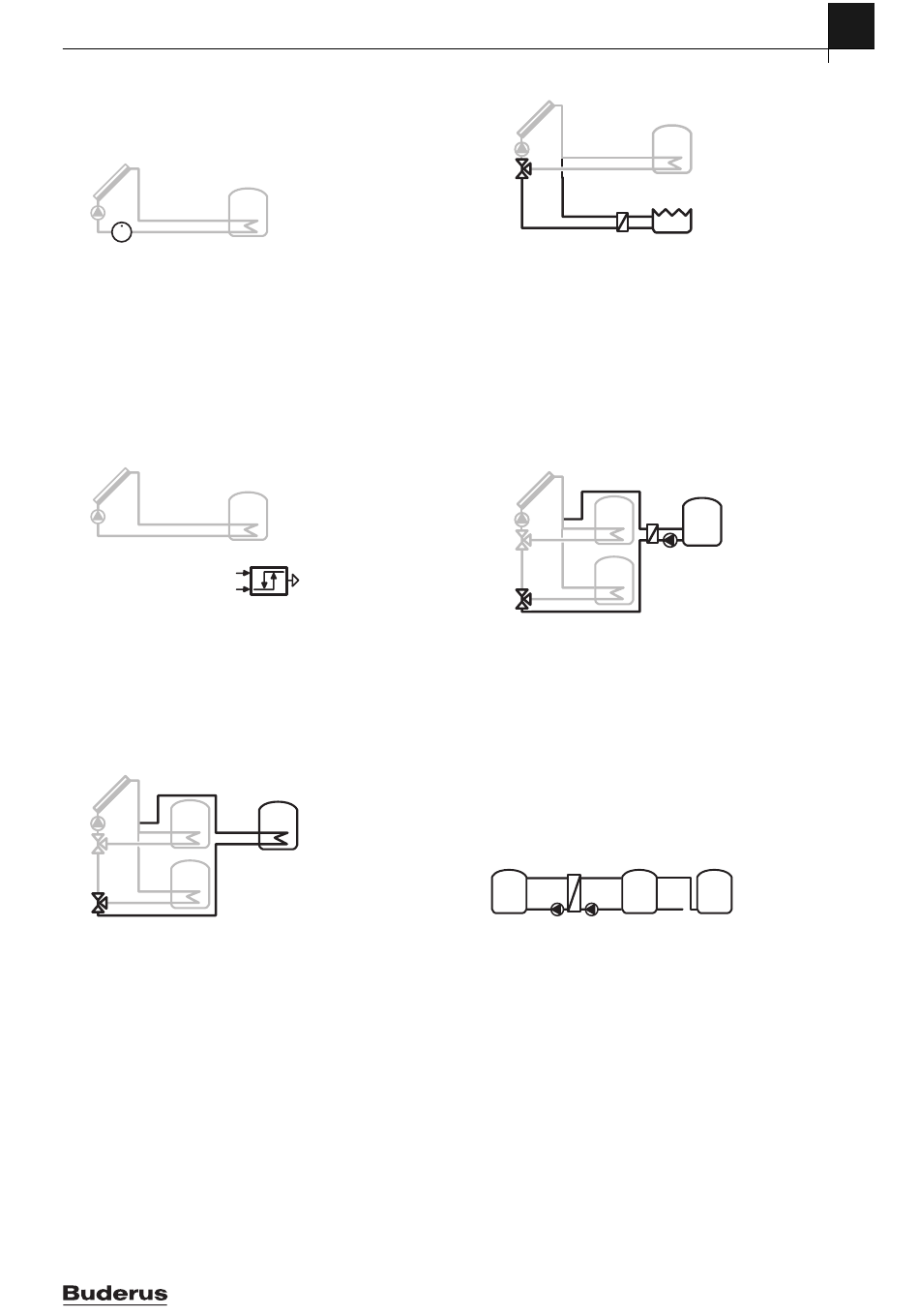

2.3.12 Comptage d'énergie(L)
V
En sélectionnant le compteur d'énergie, le calcul du rendement peut être
enclenché.
• La quantité d'énergie est calculée à partir des températures et du
débit mesurés en tenant compte du volume de glycol dans le circuit
solaire.
Le «L» est ajouté lors de la configuration de l'installation solaire.
Avis : le calcul du rendement ne fournit des valeurs exactes que si le
débitmètre fonctionne à raison de 1 impulsion/litre.
2.3.13 Diff. de température régulateur(M)
Régulateur différence de température configuration libre (uniquement
disponible pour la combinaison SM200 avec SM100)
• En fonction de la différence entre la température de la source de cha-
leur et du puits de chaleur et la différence de température enclenche-
ment/arrêt, une pompe ou une soupape est pilotée via un signal de
sortie.

2.3.14 3e ballon avec vanne (N)

3e ballon avec régulation prioritaire/secondaire via vannes sélective
• Ballon prioritaire à sélectionner (1er ballon – en haut à gauche, 2e
ballon – en bas à gauche, 3e ballon – en haut à droite).
• Le chargement n'est commuté sur le ballon secondaire via la
vanne sélective que si le ballon prioritaire ne peut pas être chargé
davantage.
• Pendant le chargement du ballon secondaire, la pompe solaire est
arrêtée à des cycles de contrôle réglables pendant la durée du
contrôle pour vérifier si le ballon prioritaire peut être chargé (contrôle
de commutation).
SM200 – 6720879922 (2017/11)
0 010 013 352-001
0 010 013 353-001
0 010 013 354-001
Informations sur le produit

2.3.15 Piscine(P)

Fonction piscine
Fonction comme 2e ballon avec vanne(B), 2e ballon avec pompe(C)
ou 3e ballon avec vanne (N), mais pour la piscine (Pool).
Cette fonction n'est disponible que si la fonction B, C ou N a été rajoutée.
AVIS : si la fonction Piscine(P) a été rajoutée, ne raccorder en aucun cas
la pompe (pompe du circuit de filtrage) de la piscine au module. Raccor-
der la pompe à la régulation de la piscine. Il faut garantir que la pompe de
piscine (pompe du circuit de filtrage) et la pompe solaire fonctionnent en
même temps.

2.3.16 Echangeur therm. ext. ballon 3 (Q)

Echangeur thermique externe côté solaire au 3e ballon
• Si la température de l'échangeur thermique est supérieure à la tem-
pérature de la partie inférieure du ballon 3 de la différence de tempé-
rature d'enclenchement, la pompe de charge ECS s'enclenche. La
fonction antigel est garantie pour l'échangeur thermique.
Cette fonction n'est disponible que si la fonction N a été rajoutée.
2.4 Description des systèmes et fonctions de transfert
Un système de transfert complété par des fonctions peut être adapté aux
conditions correspondantes. Vous trouverez des exemples de systèmes
de transfert avec les schémas de connexion.
2.4.1 Système de transfert(3)
Système de transfert de base depuis un ballon tampon vers un ballon
d'eau chaude sanitaire
• Si la température du ballon tampon (2e ballon – à gauche) est supé-
rieure à la température du ballon d'eau chaude sanitaire (1er ballon –
au milieu) de la différence de température d'enclenchement, la
pompe de charge ECS pour le transfert s'enclenche.
Ce système est uniquement disponible avec le module de commande
SC300 et est configuré avec les réglages du système de transfert ECS.
0 010 013 355-001
0 010 013 356-001
0 010 013 357-001
