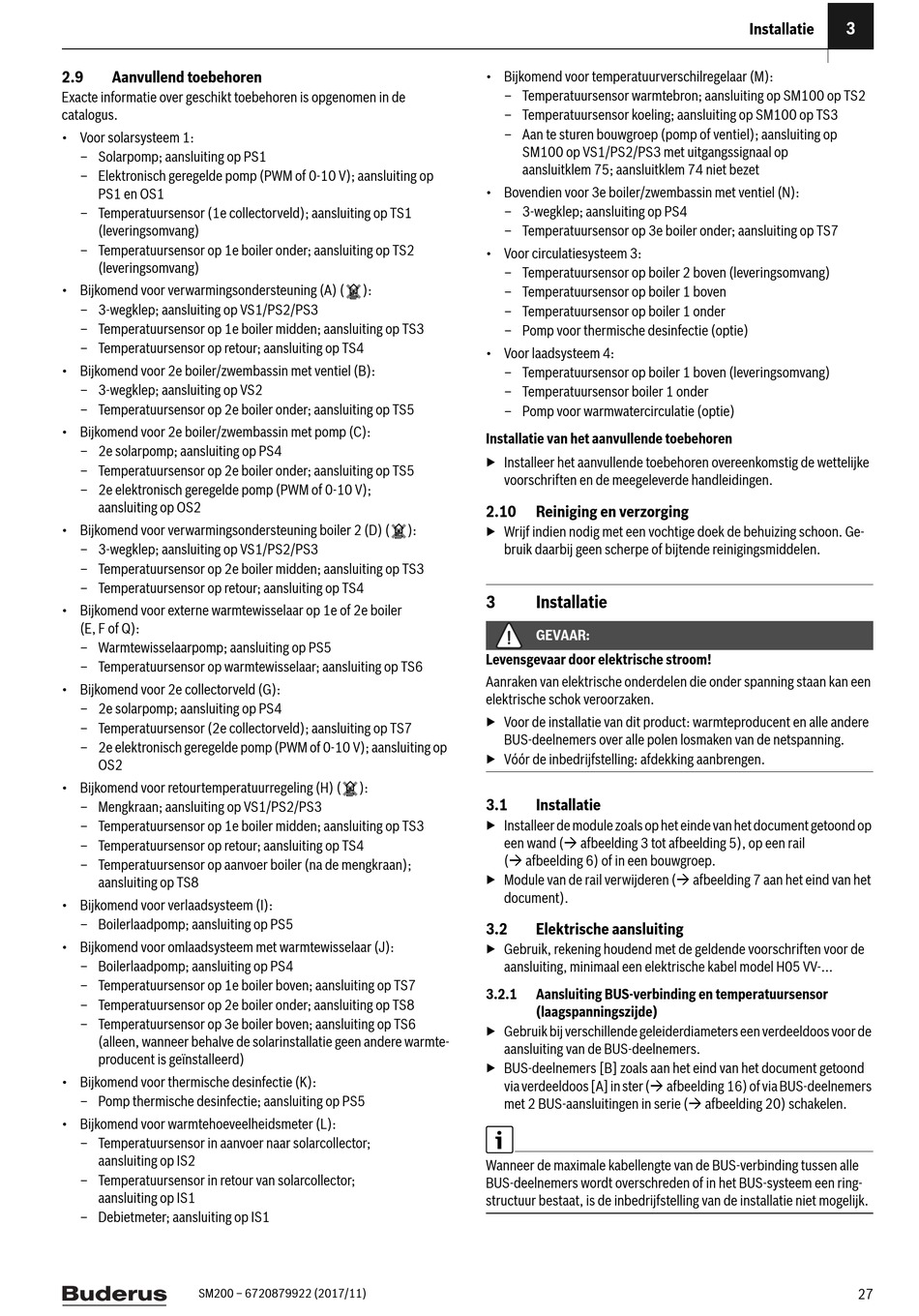

2.9

Aanvullend toebehoren

Exacte informatie over geschikt toebehoren is opgenomen in de
catalogus.
• Voor solarsysteem 1:
– Solarpomp; aansluiting op PS1
– Elektronisch geregelde pomp (PWM of 0-10 V); aansluiting op
PS1 en OS1
– Temperatuursensor (1e collectorveld); aansluiting op TS1
(leveringsomvang)
– Temperatuursensor op 1e boiler onder; aansluiting op TS2
(leveringsomvang)
• Bijkomend voor verwarmingsondersteuning (A) (
– 3-wegklep; aansluiting op VS1/PS2/PS3
– Temperatuursensor op 1e boiler midden; aansluiting op TS3
– Temperatuursensor op retour; aansluiting op TS4
• Bijkomend voor 2e boiler/zwembassin met ventiel (B):
– 3-wegklep; aansluiting op VS2
– Temperatuursensor op 2e boiler onder; aansluiting op TS5
• Bijkomend voor 2e boiler/zwembassin met pomp (C):
– 2e solarpomp; aansluiting op PS4
– Temperatuursensor op 2e boiler onder; aansluiting op TS5
– 2e elektronisch geregelde pomp (PWM of 0-10 V);
aansluiting op OS2
• Bijkomend voor verwarmingsondersteuning boiler 2 (D) (
– 3-wegklep; aansluiting op VS1/PS2/PS3
– Temperatuursensor op 2e boiler midden; aansluiting op TS3
– Temperatuursensor op retour; aansluiting op TS4
• Bijkomend voor externe warmtewisselaar op 1e of 2e boiler
(E, F of Q):
– Warmtewisselaarpomp; aansluiting op PS5
– Temperatuursensor op warmtewisselaar; aansluiting op TS6
• Bijkomend voor 2e collectorveld (G):
– 2e solarpomp; aansluiting op PS4
– Temperatuursensor (2e collectorveld); aansluiting op TS7
– 2e elektronisch geregelde pomp (PWM of 0-10 V); aansluiting op
OS2
• Bijkomend voor retourtemperatuurregeling (H) (
– Mengkraan; aansluiting op VS1/PS2/PS3
– Temperatuursensor op 1e boiler midden; aansluiting op TS3
– Temperatuursensor op retour; aansluiting op TS4
– Temperatuursensor op aanvoer boiler (na de mengkraan);
aansluiting op TS8
• Bijkomend voor verlaadsysteem (I):
– Boilerlaadpomp; aansluiting op PS5
• Bijkomend voor omlaadsysteem met warmtewisselaar (J):
– Boilerlaadpomp; aansluiting op PS4
– Temperatuursensor op 1e boiler boven; aansluiting op TS7
– Temperatuursensor op 2e boiler onder; aansluiting op TS8
– Temperatuursensor op 3e boiler boven; aansluiting op TS6
(alleen, wanneer behalve de solarinstallatie geen andere warmte-
producent is geïnstalleerd)
• Bijkomend voor thermische desinfectie (K):
– Pomp thermische desinfectie; aansluiting op PS5
• Bijkomend voor warmtehoeveelheidsmeter (L):
– Temperatuursensor in aanvoer naar solarcollector;
aansluiting op IS2
– Temperatuursensor in retour van solarcollector;
aansluiting op IS1
– Debietmeter; aansluiting op IS1
SM200 – 6720879922 (2017/11)
• Bijkomend voor temperatuurverschilregelaar (M):
– Temperatuursensor warmtebron; aansluiting op SM100 op TS2
– Temperatuursensor koeling; aansluiting op SM100 op TS3
– Aan te sturen bouwgroep (pomp of ventiel); aansluiting op
SM100 op VS1/PS2/PS3 met uitgangssignaal op
aansluitklem 75; aansluitklem 74 niet bezet
• Bovendien voor 3e boiler/zwembassin met ventiel (N):
– 3-wegklep; aansluiting op PS4
– Temperatuursensor op 3e boiler onder; aansluiting op TS7
• Voor circulatiesysteem 3:
– Temperatuursensor op boiler 2 boven (leveringsomvang)
):
– Temperatuursensor op boiler 1 boven
– Temperatuursensor op boiler 1 onder
– Pomp voor thermische desinfectie (optie)
• Voor laadsysteem 4:
– Temperatuursensor op boiler 1 boven (leveringsomvang)
– Temperatuursensor boiler 1 onder
– Pomp voor warmwatercirculatie (optie)
Installatie van het aanvullende toebehoren
▶ Installeer het aanvullende toebehoren overeenkomstig de wettelijke
voorschriften en de meegeleverde handleidingen.
2.10
):
▶ Wrijf indien nodig met een vochtige doek de behuizing schoon. Ge-
bruik daarbij geen scherpe of bijtende reinigingsmiddelen.
3
Levensgevaar door elektrische stroom!
Aanraken van elektrische onderdelen die onder spanning staan kan een
elektrische schok veroorzaken.
▶ Voor de installatie van dit product: warmteproducent en alle andere
BUS-deelnemers over alle polen losmaken van de netspanning.
▶ Vóór de inbedrijfstelling: afdekking aanbrengen.
):
3.1
▶ Installeer de module zoals op het einde van het document getoond op
een wand ( afbeelding 3 tot afbeelding 5), op een rail
( afbeelding 6) of in een bouwgroep.
▶ Module van de rail verwijderen ( afbeelding 7 aan het eind van het
document).
3.2
▶ Gebruik, rekening houdend met de geldende voorschriften voor de
aansluiting, minimaal een elektrische kabel model H05 VV-...
3.2.1
▶ Gebruik bij verschillende geleiderdiameters een verdeeldoos voor de
aansluiting van de BUS-deelnemers.
▶ BUS-deelnemers [B] zoals aan het eind van het document getoond
via verdeeldoos [A] in ster ( afbeelding 16) of via BUS-deelnemers
met 2 BUS-aansluitingen in serie ( afbeelding 20) schakelen.
Wanneer de maximale kabellengte van de BUS-verbinding tussen alle
BUS-deelnemers wordt overschreden of in het BUS-systeem een ring-
structuur bestaat, is de inbedrijfstelling van de installatie niet mogelijk.

Reiniging en verzorging

Installatie

GEVAAR:
Installatie

Elektrische aansluiting

Aansluiting BUS-verbinding en temperatuursensor
(laagspanningszijde)
3
Installatie
