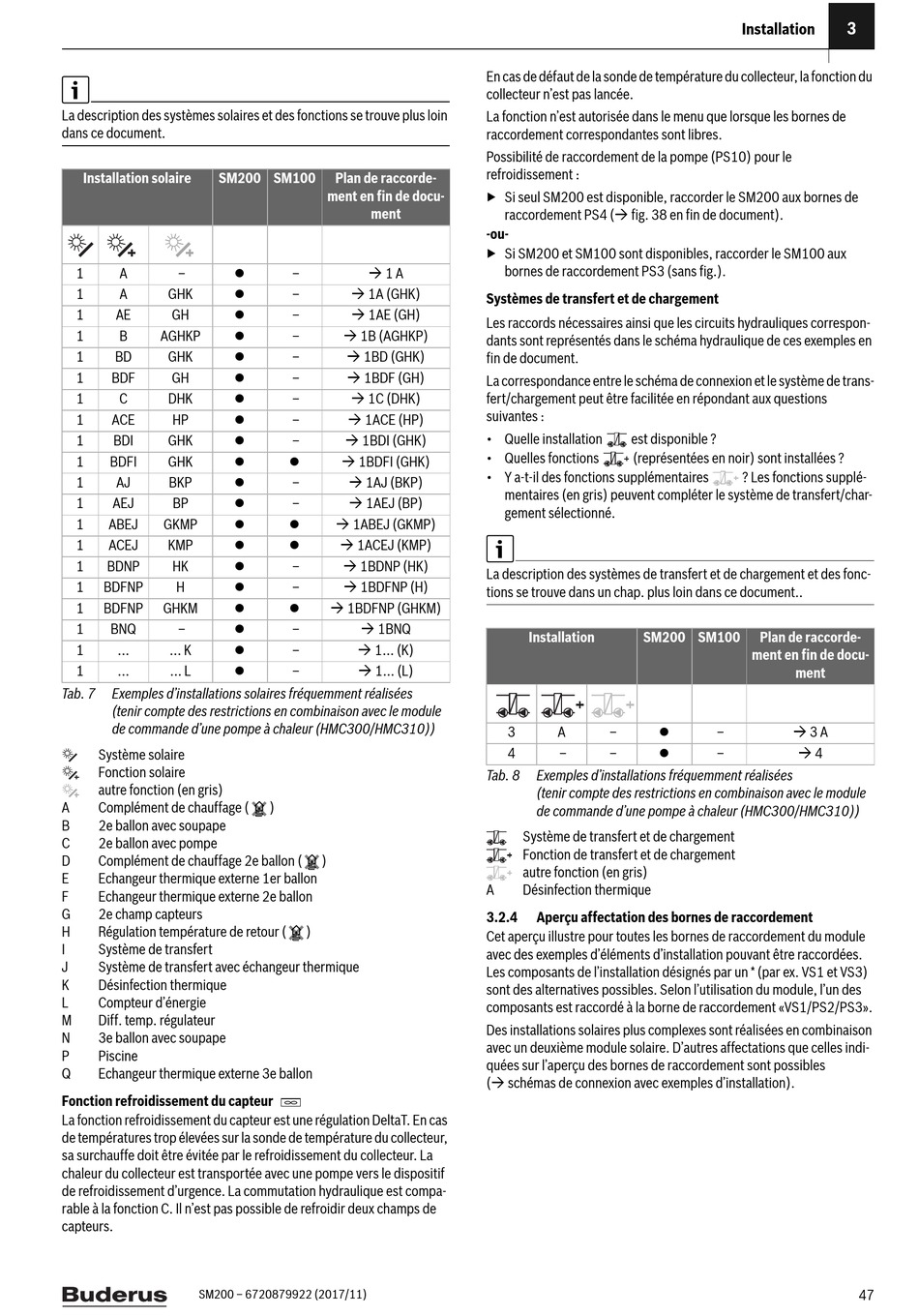

La description des systèmes solaires et des fonctions se trouve plus loin
dans ce document.
Installation solaire SM200 SM100

1 A –

1 A GHK

1 AE GH

1 B AGHKP

1 BD GHK

1 BDF GH

1 C DHK

1 ACE HP

1 BDI GHK

1 BDFI GHK

1 AJ BKP

1 AEJ BP

1 ABEJ GKMP

1 ACEJ KMP

1 BDNP HK

1 BDFNP H

1 BDFNP GHKM

1 BNQ –

1 ... ... K

1 ... ... L
Tab. 7 Exemples d'installations solaires fréquemment réalisées
(tenir compte des restrictions en combinaison avec le module
de commande d'une pompe à chaleur (HMC300/HMC310))
Système solaire
Fonction solaire
autre fonction (en gris)
A Complément de chauffage (
B 2e ballon avec soupape
C 2e ballon avec pompe
D Complément de chauffage 2e ballon (
E Echangeur thermique externe 1er ballon
F Echangeur thermique externe 2e ballon
G 2e champ capteurs
H Régulation température de retour (
I Système de transfert
J Système de transfert avec échangeur thermique
K Désinfection thermique
L Compteur d'énergie
M Diff. temp. régulateur
N 3e ballon avec soupape
P Piscine
Q Echangeur thermique externe 3e ballon
Fonction refroidissement du capteur
La fonction refroidissement du capteur est une régulation DeltaT. En cas
de températures trop élevées sur la sonde de température du collecteur,
sa surchauffe doit être évitée par le refroidissement du collecteur. La
chaleur du collecteur est transportée avec une pompe vers le dispositif
de refroidissement d'urgence. La commutation hydraulique est compa-
rable à la fonction C. Il n'est pas possible de refroidir deux champs de
capteurs.
SM200 – 6720879922 (2017/11)
Plan de raccorde-
ment en fin de docu-
ment
 1 A
–
 1A (GHK)
–
 1AE (GH)
–
 1B (AGHKP)
–
 1BD (GHK)
–
 1BDF (GH)
–
 1C (DHK)
–
 1ACE (HP)
–
 1BDI (GHK)
–
  1BDFI (GHK)
 1AJ (BKP)
–
 1AEJ (BP)
–
  1ABEJ (GKMP)
  1ACEJ (KMP)
 1BDNP (HK)
–
 1BDFNP (H)
–
  1BDFNP (GHKM)
 1BNQ
–
 1... (K)
–
 1... (L)
–
)
)
)
En cas de défaut de la sonde de température du collecteur, la fonction du
collecteur n'est pas lancée.
La fonction n'est autorisée dans le menu que lorsque les bornes de
raccordement correspondantes sont libres.
Possibilité de raccordement de la pompe (PS10) pour le
refroidissement :
▶ Si seul SM200 est disponible, raccorder le SM200 aux bornes de
raccordement PS4 ( fig. 38 en fin de document).
-ou-
▶ Si SM200 et SM100 sont disponibles, raccorder le SM100 aux
bornes de raccordement PS3 (sans fig.).
Systèmes de transfert et de chargement
Les raccords nécessaires ainsi que les circuits hydrauliques correspon-
dants sont représentés dans le schéma hydraulique de ces exemples en
fin de document.
La correspondance entre le schéma de connexion et le système de trans-
fert/chargement peut être facilitée en répondant aux questions
suivantes :
• Quelle installation est disponible ?
• Quelles fonctions (représentées en noir) sont installées ?
• Y a-t-il des fonctions supplémentaires
mentaires (en gris) peuvent compléter le système de transfert/char-
gement sélectionné.
La description des systèmes de transfert et de chargement et des fonc-
tions se trouve dans un chap. plus loin dans ce document..
Installation SM200 SM100

3 A –

4 – –
Tab. 8 Exemples d'installations fréquemment réalisées
(tenir compte des restrictions en combinaison avec le module
de commande d'une pompe à chaleur (HMC300/HMC310))
Système de transfert et de chargement
Fonction de transfert et de chargement
autre fonction (en gris)
A Désinfection thermique
3.2.4 Aperçu affectation des bornes de raccordement
Cet aperçu illustre pour toutes les bornes de raccordement du module
avec des exemples d'éléments d'installation pouvant être raccordées.
Les composants de l'installation désignés par un * (par ex. VS1 et VS3)
sont des alternatives possibles. Selon l'utilisation du module, l'un des
composants est raccordé à la borne de raccordement «VS1/PS2/PS3».
Des installations solaires plus complexes sont réalisées en combinaison
avec un deuxième module solaire. D'autres affectations que celles indi-
quées sur l'aperçu des bornes de raccordement sont possibles
( schémas de connexion avec exemples d'installation).
3
Installation
? Les fonctions supplé-
Plan de raccorde-
ment en fin de docu-
ment
 3 A
–
 4
–
