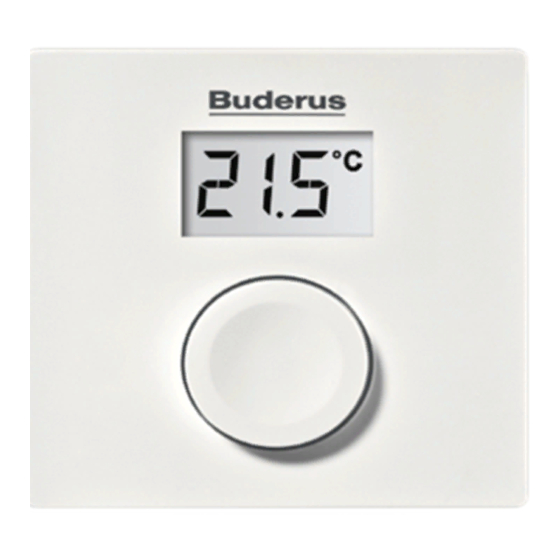

Buderus EMS plus RC100 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für EMS plus RC100:
- Installations- und bedienungsanleitung (80 Seiten)
Verwandte Anleitungen für Buderus EMS plus RC100
Inhaltszusammenfassung für Buderus EMS plus RC100

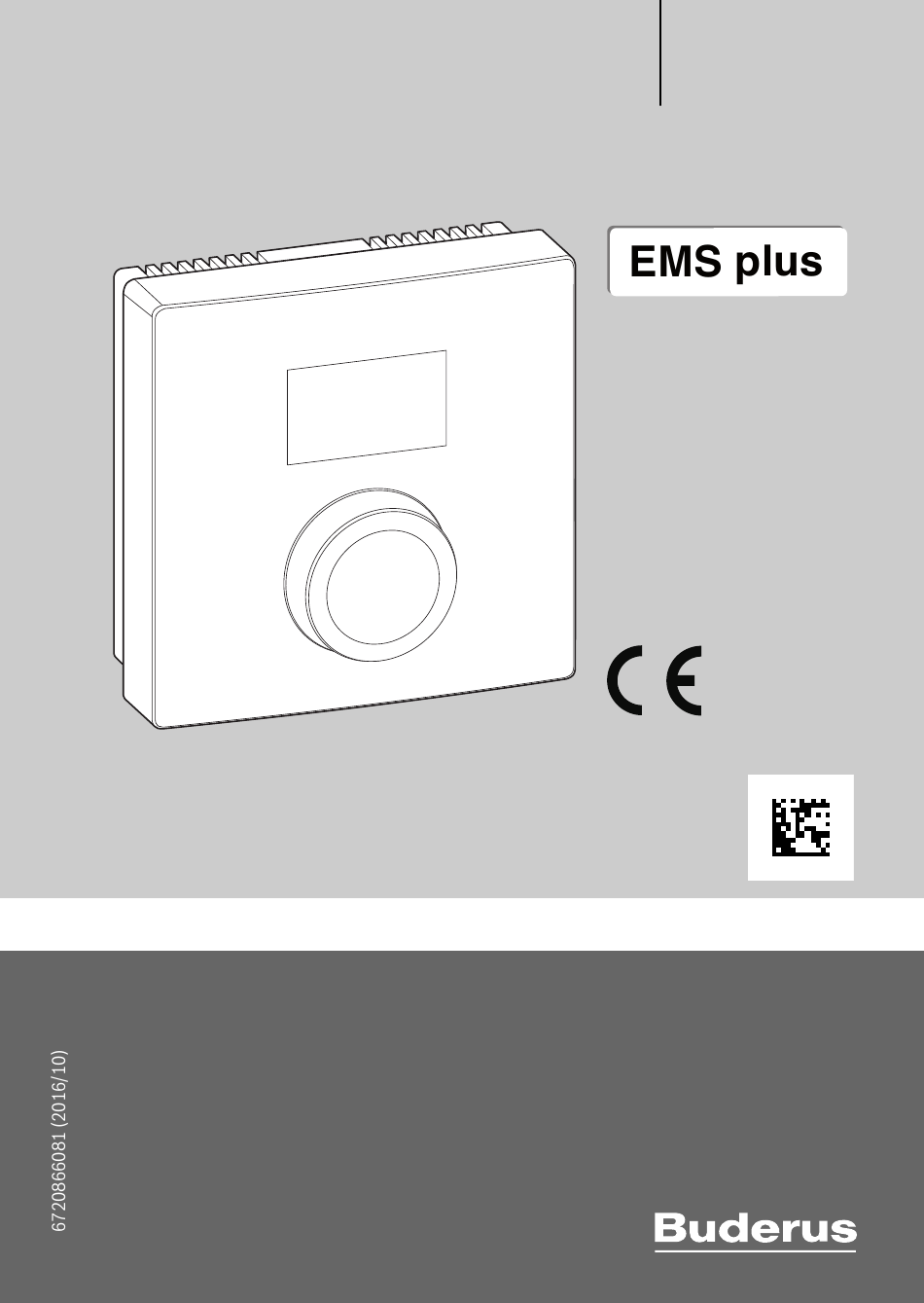

- Seite 1 0010003274-001 RC100 [de] Seite 2 [it] pagina 38 [fl] pagina 13 [es] página 50 [fr] page 24 [pt] página 62...
-
Seite 2: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Installation und Inbetriebnahme ▶ Landesspezifische Vorschriften und Normen für Installation und Betrieb beach- ten! ▶ Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbe- achten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen. ▶ Bedieneinheit nur von einem zugelassenen Fachmann installieren und in Betrieb nehmen lassen. - Seite 3 Angaben zum Produkt • Fernbedienung (Fb) – in Anlagen mit übergeordneter Bedieneinheit (z. B. RC310/HMC300 mit maximal 4 Heizkreisen) – in Verbindung mit Wärmeerzeugern mit externer Speicherladepumpe aus- schließlich als Fernbedienung einsetzbar – in Verbindung mit Wärmepumpen (mit HMC300) ausschließlich als Fernbe- dienung einsetzbar Verwendung •...
-
Seite 4: Funktion
Angaben zum Produkt 1),2) Funktion Klasse RC100 Raumtemperaturgeführt, modulierend RC100 & Zonenmodul VIII Raumtemperatur-Regelsystem mit ≥ 3 Temperaturfühlern (Zonenregelung), modulierend Lieferzustand Einstufung gemäß EU-Verordnung Nr. 811/2013 zur Kennzeichnung von Ver- bundanlagen Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz in % Funktion als raumtemperaturgeführter Regler (CO) Die RC100 regelt den Wärmeerzeuger über die Raumtemperatur. -
Seite 5: Bedienung
Bedienung Funktion als Zonenregler (SC, nur EMS/EMS plus) Die RC100 kann in Kombination mit Zonenmodulen ohne übergeordnete Bedienein- heit als Regler für jeweils einen von maximal 4 Heizkreisen eingesetzt werden (wei- terführende Information siehe technische Dokumentation des Zonenmoduls). Die Regelung der Zonentemperatur erfolgt dabei gleich wie bei der Funktion als raumtemperaturgeführter Regler mit eingestellter Vorlauftemperaturregelung. - Seite 6 Bedienung Beschreibung der Anzeigen Beispiel Aktuelle Raumtemperatur (Standardanzeige) °C °F Gewünschte Raumtemperatur: °C °F ▶ Auswahlknopf drücken, um die gewünschte Raumtemperatur kurz anzuzeigen (blinkend). Wärmeerzeuger produziert Wärme, z.B. Brenner läuft. Serviceanzeige (Wartung erforderlich) ▶ Auswahlknopf drücken, um zur Standardanzeige zu wechseln. °C °F Störungsanzeige im Wechsel zwischen Störungs- und Zusatz-Code...
-
Seite 7: Informationen Für Das Fachhandwerk
Informationen für das Fachhandwerk Informationen für das Fachhandwerk Installation ▶ Bedieneinheit an einer ebenen Wand montieren ( Bilder 1 bis 3 ab Seite 74). Elektrischer Anschluss Die Bedieneinheit wird über die BUS-Leitung mit Energie versorgt. Länge Empfohlener Querschnitt Kabeltyp ≤ 100 m 0,50 mm mindestens H05 VV-... -
Seite 8: Einstellungen Im Servicemenü
Informationen für das Fachhandwerk Anlagen mit mehreren Heizkreisen (Zonenregler – SC/Fernbedienung – Fb) ▶ Anlage einschalten / RC100 zurücksetzen. Während des Verbindungsaufbaus werden 3 Striche angezeigt. ▶ A.1 = SC einstellen und bestätigen (Zonenregler). °C °F -of- ▶ A.1 = Fb einstellen und bestätigen (Fernbedienung) °C °F ▶... -
Seite 9: Energieverbrauchsanzeigen Im Servicemenü
Informationen für das Fachhandwerk Einstellung Einstellbereich Beschreibung nF.12.01 Softwareversion 1 | 0 RC100 zurücksetzen 0: nicht zurücksetzen 1: zurücksetzen 1) Hervorgehobene Werte = Grundeinstellung 2) Jedem Heizkreis darf nur eine RC100 zugeordnet werden. 3) Auswahlknopf drehen, um den ganzen Wert auszulesen. Bei einem Reset wird die Grundeinstellung wiederhergestellt. -
Seite 10: Bedienung (Beispiel)
Informationen für das Fachhandwerk Bedienung (Beispiel) Servicemenü öffnen Ergebnis ▶ Auswahlknopf gedrückt halten, bis 2 Striche angezeigt werden. °C °F ▶ Auswahlknopf loslassen, um die erste Einstellung anzuzeigen. °C °F Einstellung ändern (z. B. Heizkreis H.C) Ergebnis ▶ Einstellung auswählen. °C °F ▶... -
Seite 11: Störungen Beheben
Störungen beheben Störungen beheben Wenn sich eine Störung nicht beseitigen lässt, Störungs- und Zusatz-Code notieren: ▶ Zugelassenen Fachbetrieb oder den Kundendienst anrufen. ▶ Art der Störung und die Ident.-Nr. der Bedieneinheit mitteilen. Ident.-Nr. Rückseite Bedieneinheit (vom Installateur einzutragen) Tab. 2 Bei Störungen zeigt das Display den Störungs-Code und den 3-stelligen Zusatz-Code im Wechsel an. -
Seite 12: Elektro- Und Elektronik-Altgeräte
Elektro- und Elektronik-Altgeräte Mögliche Ursache und Abhilfe durch den Fachmann 1008 Keine Kommunikation über BUS-Verbindung OpenTherm. 1010 Keine Kommunikation über BUS-Verbindung EMS plus. ▶ Prüfen, ob Busleitung falsch angeschlossen wurde. ▶ Verdrahtungsfehler beseitigen und Regelgerät Aus- und wieder Einschalten. ▶ Prüfen, ob Busleitung defekt ist. Regelgerät aus- und wie- der einschalten. - Seite 74 ≥ 1000 °C °F 6 720 646 193-04.1O 6 720 647 292-03.1O °C °F BUS/OT/ EMS/BB 6 mm 6 mm 3,5 mm 3,5 mm 0010003293-002 0010002900-002 RC100 – 6720866081 (2016/10)
- Seite 75 MZ100 RC100 (Z1) RC100 (Z2) MZ100 120/230 V AC N 43 N 14 II II 120/230 V AC ≤ 24 V IZ2 IZ3 IZ4 TC1 T0 120/230VAC 120/230VAC IN L IN L IN L IN 1 2 1 2 1 2 3 RC100 RC100 (Z1)
