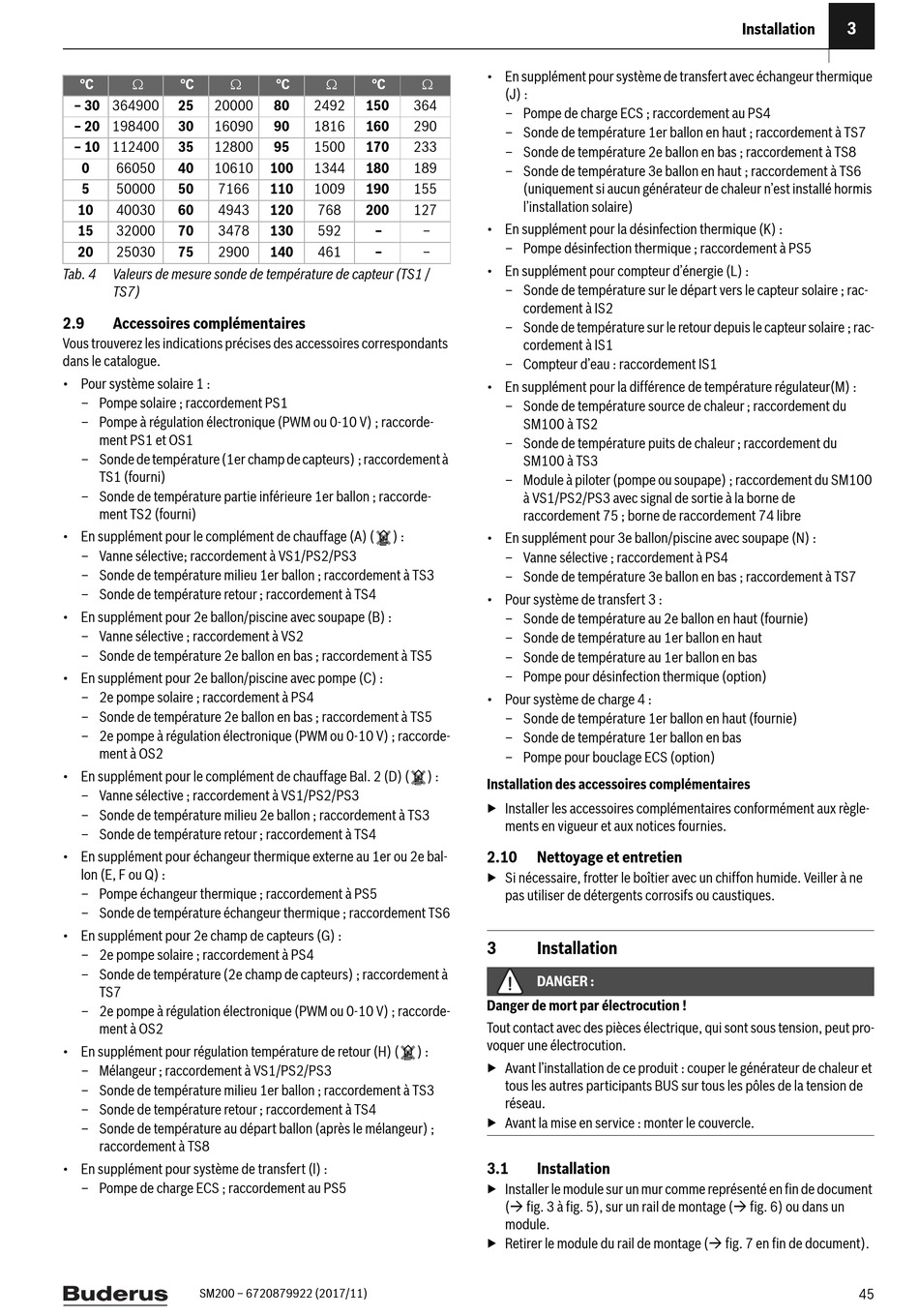

°C °C
– 30 364900 25 20000
– 20 198400 30 16090
– 10 112400 35 12800
0 66050 40 10610
5 50000 50 7166
10 40030 60 4943
15 32000 70 3478
20 25030 75 2900
Tab. 4 Valeurs de mesure sonde de température de capteur (TS1 /
TS7)
2.9 Accessoires complémentaires
Vous trouverez les indications précises des accessoires correspondants
dans le catalogue.
• Pour système solaire 1 :
– Pompe solaire ; raccordement PS1
– Pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment PS1 et OS1
– Sonde de température (1er champ de capteurs) ; raccordement à
TS1 (fourni)
– Sonde de température partie inférieure 1er ballon ; raccorde-
ment TS2 (fourni)
• En supplément pour le complément de chauffage (A) (
– Vanne sélective; raccordement à VS1/PS2/PS3
– Sonde de température milieu 1er ballon ; raccordement à TS3
– Sonde de température retour ; raccordement à TS4
• En supplément pour 2e ballon/piscine avec soupape (B) :
– Vanne sélective ; raccordement à VS2
– Sonde de température 2e ballon en bas ; raccordement à TS5
• En supplément pour 2e ballon/piscine avec pompe (C) :
– 2e pompe solaire ; raccordement à PS4
– Sonde de température 2e ballon en bas ; raccordement à TS5
– 2e pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment à OS2
• En supplément pour le complément de chauffage Bal. 2 (D) (
– Vanne sélective ; raccordement à VS1/PS2/PS3
– Sonde de température milieu 2e ballon ; raccordement à TS3
– Sonde de température retour ; raccordement à TS4
• En supplément pour échangeur thermique externe au 1er ou 2e bal-
lon (E, F ou Q) :
– Pompe échangeur thermique ; raccordement à PS5
– Sonde de température échangeur thermique ; raccordement TS6
• En supplément pour 2e champ de capteurs (G) :
– 2e pompe solaire ; raccordement à PS4
– Sonde de température (2e champ de capteurs) ; raccordement à
TS7
– 2e pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment à OS2
• En supplément pour régulation température de retour (H) (
– Mélangeur ; raccordement à VS1/PS2/PS3
– Sonde de température milieu 1er ballon ; raccordement à TS3
– Sonde de température retour ; raccordement à TS4
– Sonde de température au départ ballon (après le mélangeur) ;
raccordement à TS8
• En supplément pour système de transfert (l) :
– Pompe de charge ECS ; raccordement au PS5
SM200 – 6720879922 (2017/11)
 
°C °C
80 2492 150 364
90 1816 160 290
95 1500 170 233
100 1344 180 189
110 1009 190 155
120 768 200 127
130 592 – –
140 461 – –
) :
) :
) :
• En supplément pour système de transfert avec échangeur thermique
(J) :
– Pompe de charge ECS ; raccordement au PS4
– Sonde de température 1er ballon en haut ; raccordement à TS7
– Sonde de température 2e ballon en bas ; raccordement à TS8
– Sonde de température 3e ballon en haut ; raccordement à TS6
(uniquement si aucun générateur de chaleur n'est installé hormis
l'installation solaire)
• En supplément pour la désinfection thermique (K) :
– Pompe désinfection thermique ; raccordement à PS5
• En supplément pour compteur d'énergie (L) :
– Sonde de température sur le départ vers le capteur solaire ; rac-
cordement à IS2
– Sonde de température sur le retour depuis le capteur solaire ; rac-
cordement à IS1
– Compteur d'eau : raccordement IS1
• En supplément pour la différence de température régulateur(M) :
– Sonde de température source de chaleur ; raccordement du
SM100 à TS2
– Sonde de température puits de chaleur ; raccordement du
SM100 à TS3
– Module à piloter (pompe ou soupape) ; raccordement du SM100
à VS1/PS2/PS3 avec signal de sortie à la borne de
raccordement 75 ; borne de raccordement 74 libre
• En supplément pour 3e ballon/piscine avec soupape (N) :
– Vanne sélective ; raccordement à PS4
– Sonde de température 3e ballon en bas ; raccordement à TS7
• Pour système de transfert 3 :
– Sonde de température au 2e ballon en haut (fournie)
– Sonde de température au 1er ballon en haut
– Sonde de température au 1er ballon en bas
– Pompe pour désinfection thermique (option)
• Pour système de charge 4 :
– Sonde de température 1er ballon en haut (fournie)
– Sonde de température 1er ballon en bas
– Pompe pour bouclage ECS (option)
Installation des accessoires complémentaires
▶ Installer les accessoires complémentaires conformément aux règle-
ments en vigueur et aux notices fournies.
2.10

Nettoyage et entretien

▶ Si nécessaire, frotter le boîtier avec un chiffon humide. Veiller à ne
pas utiliser de détergents corrosifs ou caustiques.
3

Installation

DANGER :
Danger de mort par électrocution !
Tout contact avec des pièces électrique, qui sont sous tension, peut pro-
voquer une électrocution.
▶ Avant l'installation de ce produit : couper le générateur de chaleur et
tous les autres participants BUS sur tous les pôles de la tension de
réseau.
▶ Avant la mise en service : monter le couvercle.
3.1 Installation
▶ Installer le module sur un mur comme représenté en fin de document
( fig. 3 à fig. 5), sur un rail de montage ( fig. 6) ou dans un
module.
▶ Retirer le module du rail de montage ( fig. 7 en fin de document).
3
Installation
45
