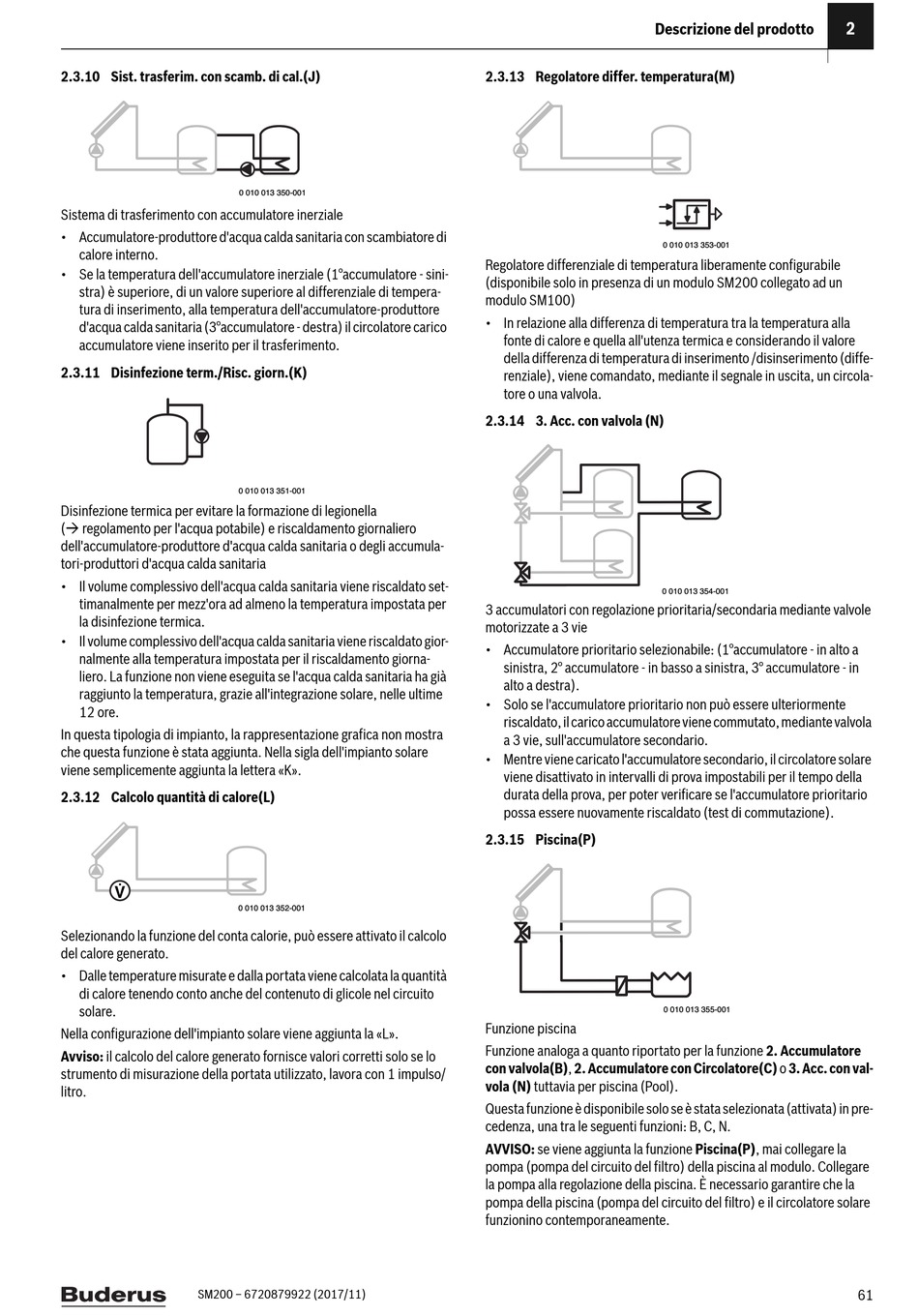

2.3.10 Sist. trasferim. con scamb. di cal.(J)

Sistema di trasferimento con accumulatore inerziale
• Accumulatore-produttore d'acqua calda sanitaria con scambiatore di
calore interno.
• Se la temperatura dell'accumulatore inerziale (1°accumulatore - sini-
stra) è superiore, di un valore superiore al differenziale di tempera-
tura di inserimento, alla temperatura dell'accumulatore-produttore
d'acqua calda sanitaria (3°accumulatore - destra) il circolatore carico
accumulatore viene inserito per il trasferimento.

2.3.11 Disinfezione term./Risc. giorn.(K)

Disinfezione termica per evitare la formazione di legionella
( regolamento per l'acqua potabile) e riscaldamento giornaliero
dell'accumulatore-produttore d'acqua calda sanitaria o degli accumula-
tori-produttori d'acqua calda sanitaria
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato set-
timanalmente per mezz'ora ad almeno la temperatura impostata per
la disinfezione termica.
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato gior-
nalmente alla temperatura impostata per il riscaldamento giorna-
liero. La funzione non viene eseguita se l'acqua calda sanitaria ha già
raggiunto la temperatura, grazie all'integrazione solare, nelle ultime
12 ore.
In questa tipologia di impianto, la rappresentazione grafica non mostra
che questa funzione è stata aggiunta. Nella sigla dell'impianto solare
viene semplicemente aggiunta la lettera «K».
2.3.12 Calcolo quantità di calore(L)
V
Selezionando la funzione del conta calorie, può essere attivato il calcolo
del calore generato.
• Dalle temperature misurate e dalla portata viene calcolata la quantità
di calore tenendo conto anche del contenuto di glicole nel circuito
solare.
Nella configurazione dell'impianto solare viene aggiunta la «L».
Avviso: il calcolo del calore generato fornisce valori corretti solo se lo
strumento di misurazione della portata utilizzato, lavora con 1 impulso/
litro.
SM200 – 6720879922 (2017/11)
0 010 013 350-001
0 010 013 351-001
0 010 013 352-001
Descrizione del prodotto

2.3.13 Regolatore differ. temperatura(M)

Regolatore differenziale di temperatura liberamente configurabile
(disponibile solo in presenza di un modulo SM200 collegato ad un
modulo SM100)
• In relazione alla differenza di temperatura tra la temperatura alla
fonte di calore e quella all'utenza termica e considerando il valore
della differenza di temperatura di inserimento /disinserimento (diffe-
renziale), viene comandato, mediante il segnale in uscita, un circola-
tore o una valvola.

2.3.14 3. Acc. con valvola (N)

3 accumulatori con regolazione prioritaria/secondaria mediante valvole
motorizzate a 3 vie
• Accumulatore prioritario selezionabile: (1°accumulatore - in alto a
sinistra, 2° accumulatore - in basso a sinistra, 3° accumulatore - in
alto a destra).
• Solo se l'accumulatore prioritario non può essere ulteriormente
riscaldato, il carico accumulatore viene commutato, mediante valvola
a 3 vie, sull'accumulatore secondario.
• Mentre viene caricato l'accumulatore secondario, il circolatore solare
viene disattivato in intervalli di prova impostabili per il tempo della
durata della prova, per poter verificare se l'accumulatore prioritario
possa essere nuovamente riscaldato (test di commutazione).

2.3.15 Piscina(P)

Funzione piscina
Funzione analoga a quanto riportato per la funzione 2. Accumulatore
con valvola(B), 2. Accumulatore con Circolatore(C) o 3. Acc. con val-
vola (N) tuttavia per piscina (Pool).
Questa funzione è disponibile solo se è stata selezionata (attivata) in pre-
cedenza, una tra le seguenti funzioni: B, C, N.
AVVISO: se viene aggiunta la funzione Piscina(P), mai collegare la
pompa (pompa del circuito del filtro) della piscina al modulo. Collegare
la pompa alla regolazione della piscina. È necessario garantire che la
pompa della piscina (pompa del circuito del filtro) e il circolatore solare
funzionino contemporaneamente.
0 010 013 353-001
0 010 013 354-001
0 010 013 355-001
