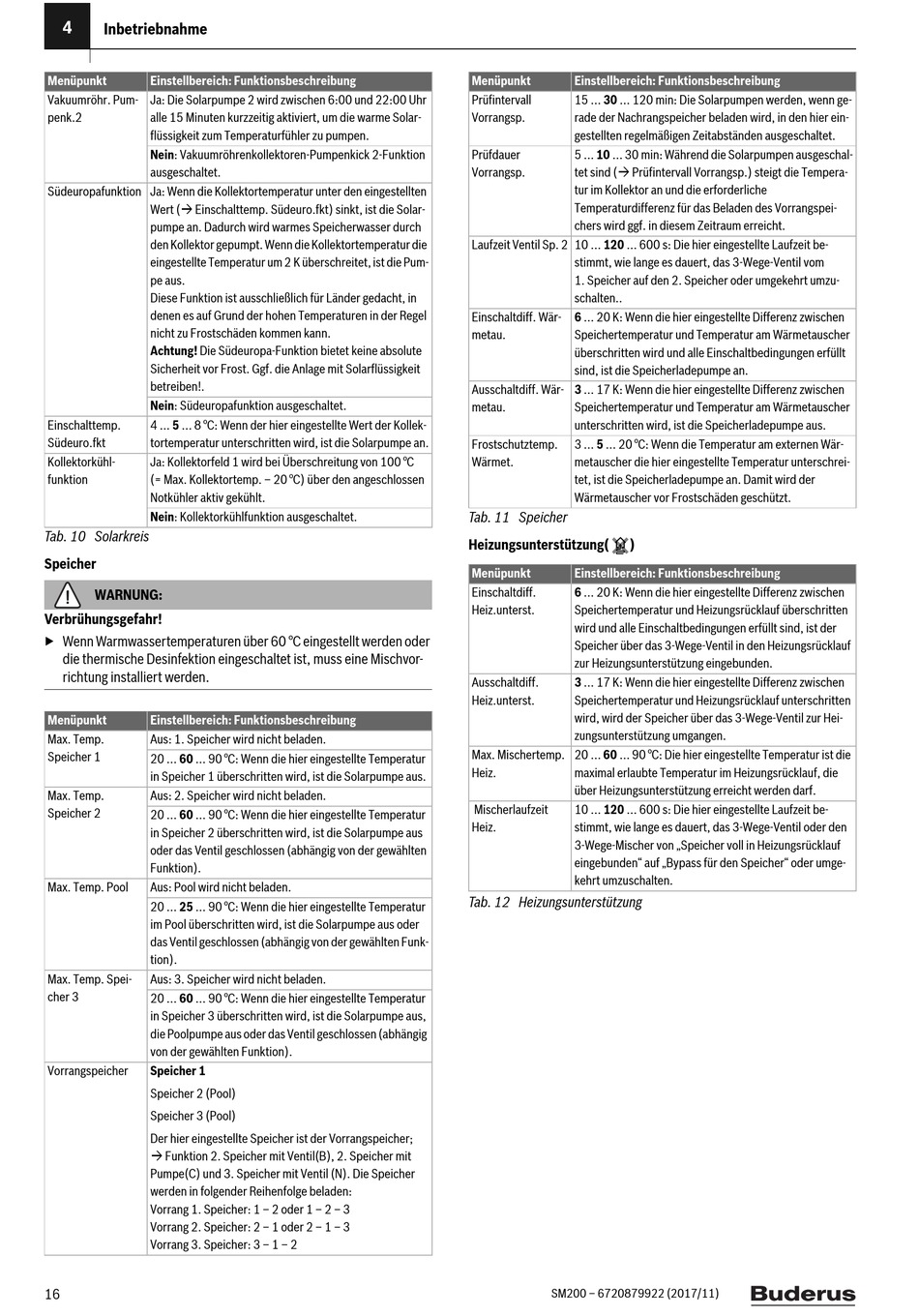

4
Inbetriebnahme
Menüpunkt Einstellbereich: Funktionsbeschreibung
Vakuumröhr. Pum- Ja: Die Solarpumpe 2 wird zwischen 6:00 und 22:00 Uhr
penk.2 alle 15 Minuten kurzzeitig aktiviert, um die warme Solar-
flüssigkeit zum Temperaturfühler zu pumpen.
Nein: Vakuumröhrenkollektoren-Pumpenkick 2-Funktion
ausgeschaltet.
Südeuropafunktion Ja: Wenn die Kollektortemperatur unter den eingestellten
Wert ( Einschalttemp. Südeuro.fkt) sinkt, ist die Solar-
pumpe an. Dadurch wird warmes Speicherwasser durch
den Kollektor gepumpt. Wenn die Kollektortemperatur die
eingestellte Temperatur um 2 K überschreitet, ist die Pum-
pe aus.
Diese Funktion ist ausschließlich für Länder gedacht, in
denen es auf Grund der hohen Temperaturen in der Regel
nicht zu Frostschäden kommen kann.
Achtung! Die Südeuropa-Funktion bietet keine absolute
Sicherheit vor Frost. Ggf. die Anlage mit Solarflüssigkeit
betreiben!.
Nein: Südeuropafunktion ausgeschaltet.
Einschalttemp. 4 ... 5 ... 8 °C: Wenn der hier eingestellte Wert der Kollek-
Südeuro.fkt tortemperatur unterschritten wird, ist die Solarpumpe an.
Kollektorkühl- Ja: Kollektorfeld 1 wird bei Überschreitung von 100 °C
funktion (= Max. Kollektortemp. – 20 °C) über den angeschlossen
Notkühler aktiv gekühlt.
Nein: Kollektorkühlfunktion ausgeschaltet.
Tab. 10 Solarkreis
Speicher
WARNUNG:
Verbrühungsgefahr!
▶ Wenn Warmwassertemperaturen über 60 °C eingestellt werden oder
die thermische Desinfektion eingeschaltet ist, muss eine Mischvor-
richtung installiert werden.
Menüpunkt Einstellbereich: Funktionsbeschreibung
Max. Temp. Aus: 1. Speicher wird nicht beladen.
Speicher 1
20 ... 60 ... 90 °C: Wenn die hier eingestellte Temperatur
in Speicher 1 überschritten wird, ist die Solarpumpe aus.
Max. Temp. Aus: 2. Speicher wird nicht beladen.
Speicher 2
20 ... 60 ... 90 °C: Wenn die hier eingestellte Temperatur
in Speicher 2 überschritten wird, ist die Solarpumpe aus
oder das Ventil geschlossen (abhängig von der gewählten
Funktion).
Max. Temp. Pool Aus: Pool wird nicht beladen.
20 ... 25 ... 90 °C: Wenn die hier eingestellte Temperatur
im Pool überschritten wird, ist die Solarpumpe aus oder
das Ventil geschlossen (abhängig von der gewählten Funk-
tion).
Max. Temp. Spei- Aus: 3. Speicher wird nicht beladen.
cher 3
20 ... 60 ... 90 °C: Wenn die hier eingestellte Temperatur
in Speicher 3 überschritten wird, ist die Solarpumpe aus,
die Poolpumpe aus oder das Ventil geschlossen (abhängig
von der gewählten Funktion).
Vorrangspeicher Speicher 1
Speicher 2 (Pool)
Speicher 3 (Pool)
Der hier eingestellte Speicher ist der Vorrangspeicher;
 Funktion 2. Speicher mit Ventil(B), 2. Speicher mit
Pumpe(C) und 3. Speicher mit Ventil (N). Die Speicher
werden in folgender Reihenfolge beladen:
Vorrang 1. Speicher: 1 – 2 oder 1 – 2 – 3
Vorrang 2. Speicher: 2 – 1 oder 2 – 1 – 3
Vorrang 3. Speicher: 3 – 1 – 2
16
Menüpunkt Einstellbereich: Funktionsbeschreibung
Prüfintervall 15 ... 30 ... 120 min: Die Solarpumpen werden, wenn ge-
Vorrangsp. rade der Nachrangspeicher beladen wird, in den hier ein-
gestellten regelmäßigen Zeitabständen ausgeschaltet.
Prüfdauer 5 ... 10 ... 30 min: Während die Solarpumpen ausgeschal-
Vorrangsp. tet sind ( Prüfintervall Vorrangsp.) steigt die Tempera-
tur im Kollektor an und die erforderliche
Temperaturdifferenz für das Beladen des Vorrangspei-
chers wird ggf. in diesem Zeitraum erreicht.
Laufzeit Ventil Sp. 2 10 ... 120 ... 600 s: Die hier eingestellte Laufzeit be-
stimmt, wie lange es dauert, das 3-Wege-Ventil vom
1. Speicher auf den 2. Speicher oder umgekehrt umzu-
schalten..
Einschaltdiff. Wär- 6 ... 20 K: Wenn die hier eingestellte Differenz zwischen
metau. Speichertemperatur und Temperatur am Wärmetauscher
überschritten wird und alle Einschaltbedingungen erfüllt
sind, ist die Speicherladepumpe an.
Ausschaltdiff. Wär- 3 ... 17 K: Wenn die hier eingestellte Differenz zwischen
metau. Speichertemperatur und Temperatur am Wärmetauscher
unterschritten wird, ist die Speicherladepumpe aus.
Frostschutztemp. 3 ... 5 ... 20 °C: Wenn die Temperatur am externen Wär-
Wärmet. metauscher die hier eingestellte Temperatur unterschrei-
tet, ist die Speicherladepumpe an. Damit wird der
Wärmetauscher vor Frostschäden geschützt.
Tab. 11 Speicher
Heizungsunterstützung( )
Menüpunkt Einstellbereich: Funktionsbeschreibung
Einschaltdiff. 6 ... 20 K: Wenn die hier eingestellte Differenz zwischen
Heiz.unterst. Speichertemperatur und Heizungsrücklauf überschritten
wird und alle Einschaltbedingungen erfüllt sind, ist der
Speicher über das 3-Wege-Ventil in den Heizungsrücklauf
zur Heizungsunterstützung eingebunden.
Ausschaltdiff. 3 ... 17 K: Wenn die hier eingestellte Differenz zwischen
Heiz.unterst. Speichertemperatur und Heizungsrücklauf unterschritten
wird, wird der Speicher über das 3-Wege-Ventil zur Hei-
zungsunterstützung umgangen.
Max. Mischertemp. 20 ... 60 ... 90 °C: Die hier eingestellte Temperatur ist die
Heiz. maximal erlaubte Temperatur im Heizungsrücklauf, die
über Heizungsunterstützung erreicht werden darf.
Mischerlaufzeit 10 ... 120 ... 600 s: Die hier eingestellte Laufzeit be-
Heiz. stimmt, wie lange es dauert, das 3-Wege-Ventil oder den
3-Wege-Mischer von „Speicher voll in Heizungsrücklauf
eingebunden" auf „Bypass für den Speicher" oder umge-
kehrt umzuschalten.
Tab. 12 Heizungsunterstützung
SM200 – 6720879922 (2017/11)
