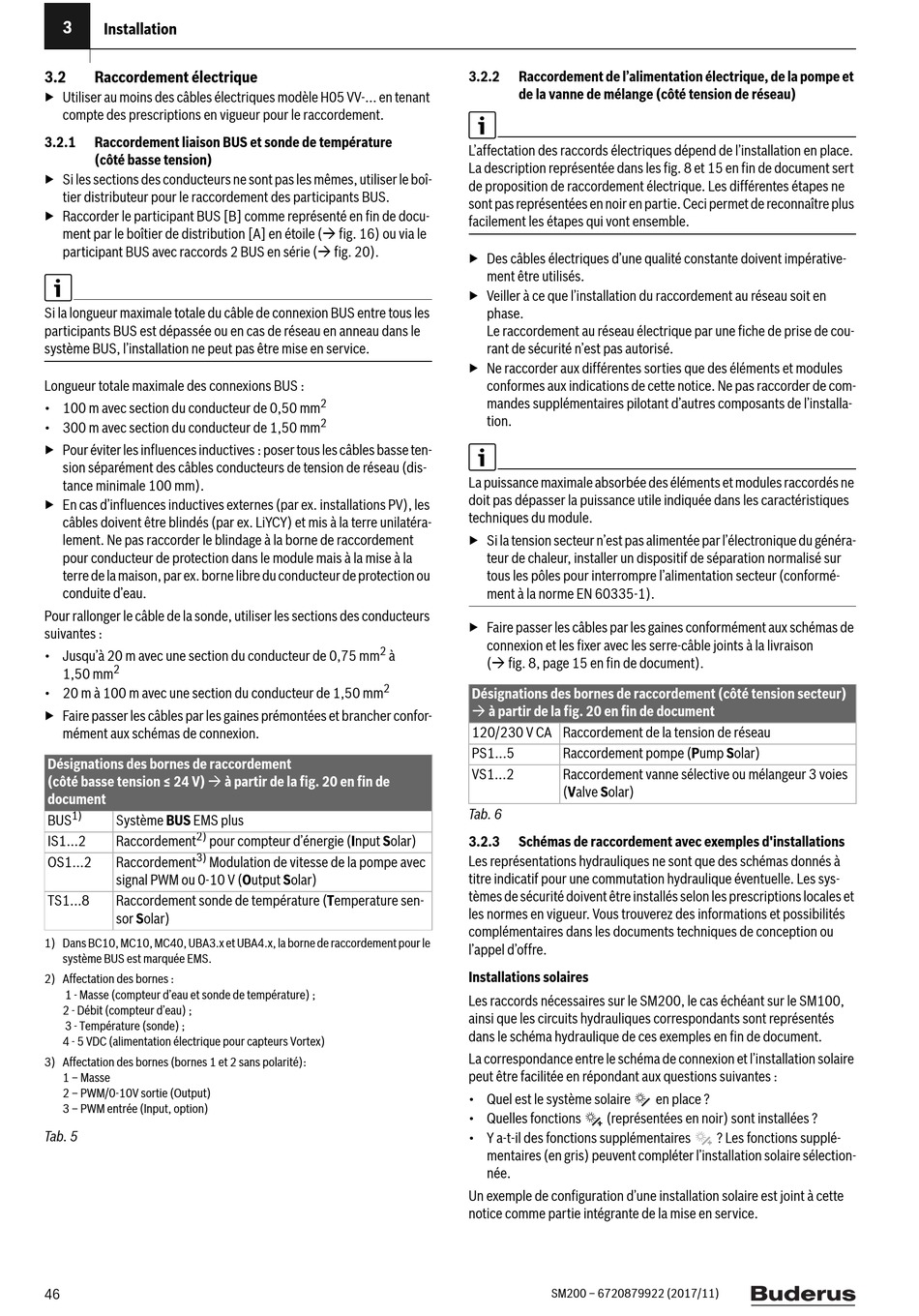

3
Installation
3.2 Raccordement électrique
▶ Utiliser au moins des câbles électriques modèle H05 VV-... en tenant
compte des prescriptions en vigueur pour le raccordement.
3.2.1 Raccordement liaison BUS et sonde de température
(côté basse tension)
▶ Si les sections des conducteurs ne sont pas les mêmes, utiliser le boî-
tier distributeur pour le raccordement des participants BUS.
▶ Raccorder le participant BUS [B] comme représenté en fin de docu-
ment par le boîtier de distribution [A] en étoile ( fig. 16) ou via le
participant BUS avec raccords 2 BUS en série ( fig. 20).
Si la longueur maximale totale du câble de connexion BUS entre tous les
participants BUS est dépassée ou en cas de réseau en anneau dans le
système BUS, l'installation ne peut pas être mise en service.
Longueur totale maximale des connexions BUS :
• 100 m avec section du conducteur de 0,50 mm
• 300 m avec section du conducteur de 1,50 mm
▶ Pour éviter les influences inductives : poser tous les câbles basse ten-
sion séparément des câbles conducteurs de tension de réseau (dis-
tance minimale 100 mm).
▶ En cas d'influences inductives externes (par ex. installations PV), les
câbles doivent être blindés (par ex. LiYCY) et mis à la terre unilatéra-
lement. Ne pas raccorder le blindage à la borne de raccordement
pour conducteur de protection dans le module mais à la mise à la
terre de la maison, par ex. borne libre du conducteur de protection ou
conduite d'eau.
Pour rallonger le câble de la sonde, utiliser les sections des conducteurs
suivantes :
• Jusqu'à 20 m avec une section du conducteur de 0,75 mm
2
1,50 mm
• 20 m à 100 m avec une section du conducteur de 1,50 mm
▶ Faire passer les câbles par les gaines prémontées et brancher confor-
mément aux schémas de connexion.
Désignations des bornes de raccordement
(côté basse tension ≤ 24 V)  à partir de la fig. 20 en fin de
document
1)
BUS Système BUS EMS plus
2)
IS1...2 Raccordement pour compteur d'énergie (Input Solar)
3)
OS1...2 Raccordement Modulation de vitesse de la pompe avec
signal PWM ou 0-10 V (Output Solar)
TS1...8 Raccordement sonde de température (Temperature sen-
sor Solar)
1) Dans BC10, MC10, MC40, UBA3.x et UBA4.x, la borne de raccordement pour le
système BUS est marquée EMS.
2) Affectation des bornes :
1 - Masse (compteur d'eau et sonde de température) ;
2 - Débit (compteur d'eau) ;
3 - Température (sonde) ;
4 - 5 VDC (alimentation électrique pour capteurs Vortex)
3) Affectation des bornes (bornes 1 et 2 sans polarité):
1 – Masse
2 – PWM/0-10V sortie (Output)
3 – PWM entrée (Input, option)
Tab. 5
46
3.2.2
L'affectation des raccords électriques dépend de l'installation en place.
La description représentée dans les fig. 8 et 15 en fin de document sert
de proposition de raccordement électrique. Les différentes étapes ne
sont pas représentées en noir en partie. Ceci permet de reconnaître plus
facilement les étapes qui vont ensemble.
▶ Des câbles électriques d'une qualité constante doivent impérative-
ment être utilisés.
▶ Veiller à ce que l'installation du raccordement au réseau soit en
phase.
Le raccordement au réseau électrique par une fiche de prise de cou-
rant de sécurité n'est pas autorisé.
▶ Ne raccorder aux différentes sorties que des éléments et modules
conformes aux indications de cette notice. Ne pas raccorder de com-
mandes supplémentaires pilotant d'autres composants de l'installa-
2
tion.
2
La puissance maximale absorbée des éléments et modules raccordés ne
doit pas dépasser la puissance utile indiquée dans les caractéristiques
techniques du module.
▶ Si la tension secteur n'est pas alimentée par l'électronique du généra-
teur de chaleur, installer un dispositif de séparation normalisé sur
tous les pôles pour interrompre l'alimentation secteur (conformé-
ment à la norme EN 60335-1).
▶ Faire passer les câbles par les gaines conformément aux schémas de
connexion et les fixer avec les serre-câble joints à la livraison
2
à
( fig. 8, page 15 en fin de document).
2
Désignations des bornes de raccordement (côté tension secteur)
 à partir de la fig. 20 en fin de document
120/230 V CA Raccordement de la tension de réseau
PS1...5
VS1...2
Tab. 6
3.2.3
Les représentations hydrauliques ne sont que des schémas donnés à
titre indicatif pour une commutation hydraulique éventuelle. Les sys-
tèmes de sécurité doivent être installés selon les prescriptions locales et
les normes en vigueur. Vous trouverez des informations et possibilités
complémentaires dans les documents techniques de conception ou
l'appel d'offre.
Installations solaires
Les raccords nécessaires sur le SM200, le cas échéant sur le SM100,
ainsi que les circuits hydrauliques correspondants sont représentés
dans le schéma hydraulique de ces exemples en fin de document.
La correspondance entre le schéma de connexion et l'installation solaire
peut être facilitée en répondant aux questions suivantes :
• Quel est le système solaire
• Quelles fonctions
• Y a-t-il des fonctions supplémentaires
mentaires (en gris) peuvent compléter l'installation solaire sélection-
née.
Un exemple de configuration d'une installation solaire est joint à cette
notice comme partie intégrante de la mise en service.
Raccordement de l'alimentation électrique, de la pompe et
de la vanne de mélange (côté tension de réseau)
Raccordement pompe (Pump Solar)
Raccordement vanne sélective ou mélangeur 3 voies
(Valve Solar)
Schémas de raccordement avec exemples d'installations
en place ?
(représentées en noir) sont installées ?
SM200 – 6720879922 (2017/11)
? Les fonctions supplé-
