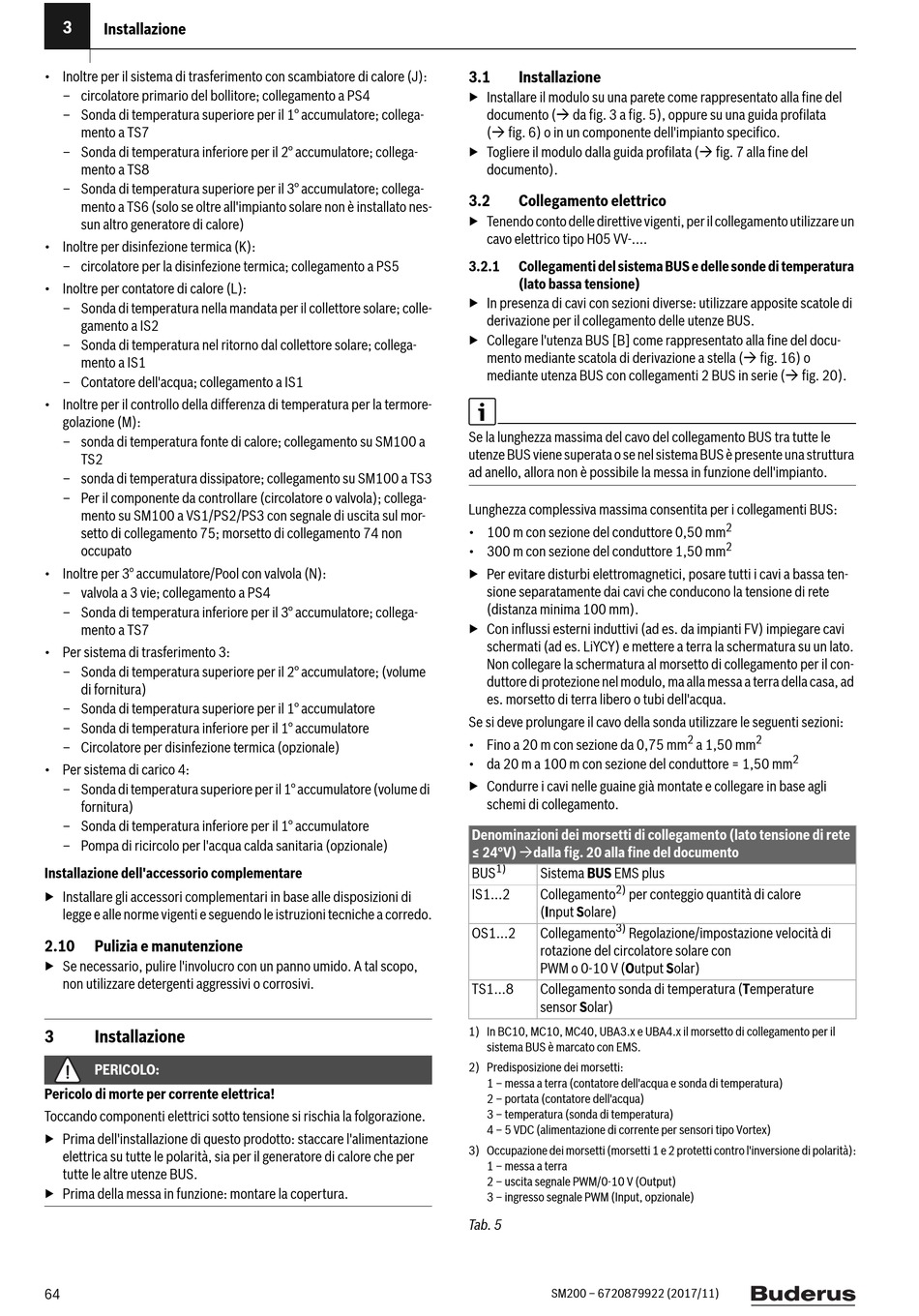

3

Installazione

• Inoltre per il sistema di trasferimento con scambiatore di calore (J):
– circolatore primario del bollitore; collegamento a PS4
– Sonda di temperatura superiore per il 1° accumulatore; collega-
mento a TS7
– Sonda di temperatura inferiore per il 2° accumulatore; collega-
mento a TS8
– Sonda di temperatura superiore per il 3° accumulatore; collega-
mento a TS6 (solo se oltre all'impianto solare non è installato nes-
sun altro generatore di calore)
• Inoltre per disinfezione termica (K):
– circolatore per la disinfezione termica; collegamento a PS5
• Inoltre per contatore di calore (L):
– Sonda di temperatura nella mandata per il collettore solare; colle-
gamento a IS2
– Sonda di temperatura nel ritorno dal collettore solare; collega-
mento a IS1
– Contatore dell'acqua; collegamento a IS1
• Inoltre per il controllo della differenza di temperatura per la termore-
golazione (M):
– sonda di temperatura fonte di calore; collegamento su SM100 a
TS2
– sonda di temperatura dissipatore; collegamento su SM100 a TS3
– Per il componente da controllare (circolatore o valvola); collega-
mento su SM100 a VS1/PS2/PS3 con segnale di uscita sul mor-
setto di collegamento 75; morsetto di collegamento 74 non
occupato
• Inoltre per 3° accumulatore/Pool con valvola (N):
– valvola a 3 vie; collegamento a PS4
– Sonda di temperatura inferiore per il 3° accumulatore; collega-
mento a TS7
• Per sistema di trasferimento 3:
– Sonda di temperatura superiore per il 2° accumulatore; (volume
di fornitura)
– Sonda di temperatura superiore per il 1° accumulatore
– Sonda di temperatura inferiore per il 1° accumulatore
– Circolatore per disinfezione termica (opzionale)
• Per sistema di carico 4:
– Sonda di temperatura superiore per il 1° accumulatore (volume di
fornitura)
– Sonda di temperatura inferiore per il 1° accumulatore
– Pompa di ricircolo per l'acqua calda sanitaria (opzionale)
Installazione dell'accessorio complementare
▶ Installare gli accessori complementari in base alle disposizioni di
legge e alle norme vigenti e seguendo le istruzioni tecniche a corredo.
2.10

Pulizia e manutenzione

▶ Se necessario, pulire l'involucro con un panno umido. A tal scopo,
non utilizzare detergenti aggressivi o corrosivi.
3 Installazione
PERICOLO:
Pericolo di morte per corrente elettrica!
Toccando componenti elettrici sotto tensione si rischia la folgorazione.
▶ Prima dell'installazione di questo prodotto: staccare l'alimentazione
elettrica su tutte le polarità, sia per il generatore di calore che per
tutte le altre utenze BUS.
▶ Prima della messa in funzione: montare la copertura.
64
3.1 Installazione
▶ Installare il modulo su una parete come rappresentato alla fine del
documento ( da fig. 3 a fig. 5), oppure su una guida profilata
( fig. 6) o in un componente dell'impianto specifico.
▶ Togliere il modulo dalla guida profilata ( fig. 7 alla fine del
documento).
3.2

Collegamento elettrico

▶ Tenendo conto delle direttive vigenti, per il collegamento utilizzare un
cavo elettrico tipo H05 VV-....
3.2.1 Collegamenti del sistema BUS e delle sonde di temperatura
(lato bassa tensione)
▶ In presenza di cavi con sezioni diverse: utilizzare apposite scatole di
derivazione per il collegamento delle utenze BUS.
▶ Collegare l'utenza BUS [B] come rappresentato alla fine del docu-
mento mediante scatola di derivazione a stella ( fig. 16) o
mediante utenza BUS con collegamenti 2 BUS in serie ( fig. 20).
Se la lunghezza massima del cavo del collegamento BUS tra tutte le
utenze BUS viene superata o se nel sistema BUS è presente una struttura
ad anello, allora non è possibile la messa in funzione dell'impianto.
Lunghezza complessiva massima consentita per i collegamenti BUS:
• 100 m con sezione del conduttore 0,50 mm
• 300 m con sezione del conduttore 1,50 mm
▶ Per evitare disturbi elettromagnetici, posare tutti i cavi a bassa ten-
sione separatamente dai cavi che conducono la tensione di rete
(distanza minima 100 mm).
▶ Con influssi esterni induttivi (ad es. da impianti FV) impiegare cavi
schermati (ad es. LiYCY) e mettere a terra la schermatura su un lato.
Non collegare la schermatura al morsetto di collegamento per il con-
duttore di protezione nel modulo, ma alla messa a terra della casa, ad
es. morsetto di terra libero o tubi dell'acqua.
Se si deve prolungare il cavo della sonda utilizzare le seguenti sezioni:
• Fino a 20 m con sezione da 0,75 mm
• da 20 m a 100 m con sezione del conduttore = 1,50 mm
▶ Condurre i cavi nelle guaine già montate e collegare in base agli
schemi di collegamento.
Denominazioni dei morsetti di collegamento (lato tensione di rete
≤ 24°V) dalla fig. 20 alla fine del documento
1)
BUS Sistema BUS EMS plus
2)
IS1...2 Collegamento per conteggio quantità di calore
(Input Solare)
3)
OS1...2 Collegamento Regolazione/impostazione velocità di
rotazione del circolatore solare con
PWM o 0-10 V (Output Solar)
TS1...8 Collegamento sonda di temperatura (Temperature
sensor Solar)
1) In BC10, MC10, MC40, UBA3.x e UBA4.x il morsetto di collegamento per il
sistema BUS è marcato con EMS.
2) Predisposizione dei morsetti:
1 – messa a terra (contatore dell'acqua e sonda di temperatura)
2 – portata (contatore dell'acqua)
3 – temperatura (sonda di temperatura)
4 – 5 VDC (alimentazione di corrente per sensori tipo Vortex)
3) Occupazione dei morsetti (morsetti 1 e 2 protetti contro l'inversione di polarità):
1 – messa a terra
2 – uscita segnale PWM/0-10 V (Output)
3 – ingresso segnale PWM (Input, opzionale)
Tab. 5
SM200 – 6720879922 (2017/11)
