Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinwei- H Hinweise für die Zielgruppe Die Anweisungen in allen Anleitungen Symbolerklärung müssen eingehalten werden. Bei Nicht- Warnhinweise beachten können Sachschäden und Per- In Warnhinweisen kennzeichnen Signalwörter die Art und sonenschäden bis hin zur Lebensgefahr Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.
Symbolerklärung und Sicherheitshinweise H Kombination mit offenen Feuer- H Sicherheit elektrischer Geräte für stätten den Hausgebrauch und ähnliche Zwecke Der Betrieb von Wohnungslüftungsgerä- ten in Verbindung mit Feuerstätten (z. B. Zur Vermeidung von Gefährdungen offener Kamin) kann zu einem Unter- durch elektrische Geräte gelten entspre- druck zwischen Freiem und Aufstellraum chend EN 60335-1 folgende Vorgaben:...
Bei einer raumluftunabhängigen Feuerstätte wird die Verbren- Die Bedieneinheit VC40 H dient zur Steuerung einer dezentra- nungsluft über separate Leitungen aus dem Außenbereich zu- len Lüftungsanlage mit Buderus Logavent HRV126-43 D. geführt. Der zulässige Unterdruck zwischen Freiem und Konformitätserklärung Aufstellraum der Feuerstätte beträgt 8 Pa.
Vorschriften zu Lüftungsanlagen Vorschriften zu Lüftungsanlagen Elektrischer Anschluss (nur für den Fach- mann) Beachten Sie für eine vorschriftsmäßige Installation und den Betrieb des Produkts alle geltenden nationalen und regionalen Voraussetzungen Vorschriften, technischen Regeln und Richtlinien. Bis zu 8 Lüftungseinheiten können an eine Bedieneinheit Das Dokument 6720889835 enthält Informationen zu gelten- VC40 H angeschlossen werden.
Elektrischer Anschluss (nur für den Fachmann) Schaltplan +12 V +12 V +12 V +12 V +12 V 0010015021-001 Bild 1 [1 ... 8] Lüftungseinheit 1 ... 8 Typschild [10] Bedieneinheit VC40 H [11] Netzteil [12] Netzanschluss 230 V AC Zuluft (bei Durchlüften bzw. Startrichtung bei Eco) Abluft (bei Durchlüften bzw.
Elektrischer Anschluss (nur für den Fachmann) Montage Hutschienen-Netzteil Vom Montageort der Bedieneinheit aus müssen folgende Kabel verlegt werden: • jeweils ein Kabel zu jeder Lüftungseinheit Zum Abnehmen der Bedieneinheit die Schraube an der Unter- • ein Kabel 12 V zum Hutschienen-Netzteil im Verteilerkasten seite reindrehen.
Elektrischer Anschluss (nur für den Fachmann) Steckverbindung zu Lüfter Damit der Lüfter für die Wartung einfach von der Anschlusslei- tung getrennt werden kann, wird er mit einem Steckverbinder an die Bedieneinheit angeschlossen. ▶ Stecker an das Kabel zur Bedieneinheit anschließen. +12 V 0010015024-001 Bild 4...

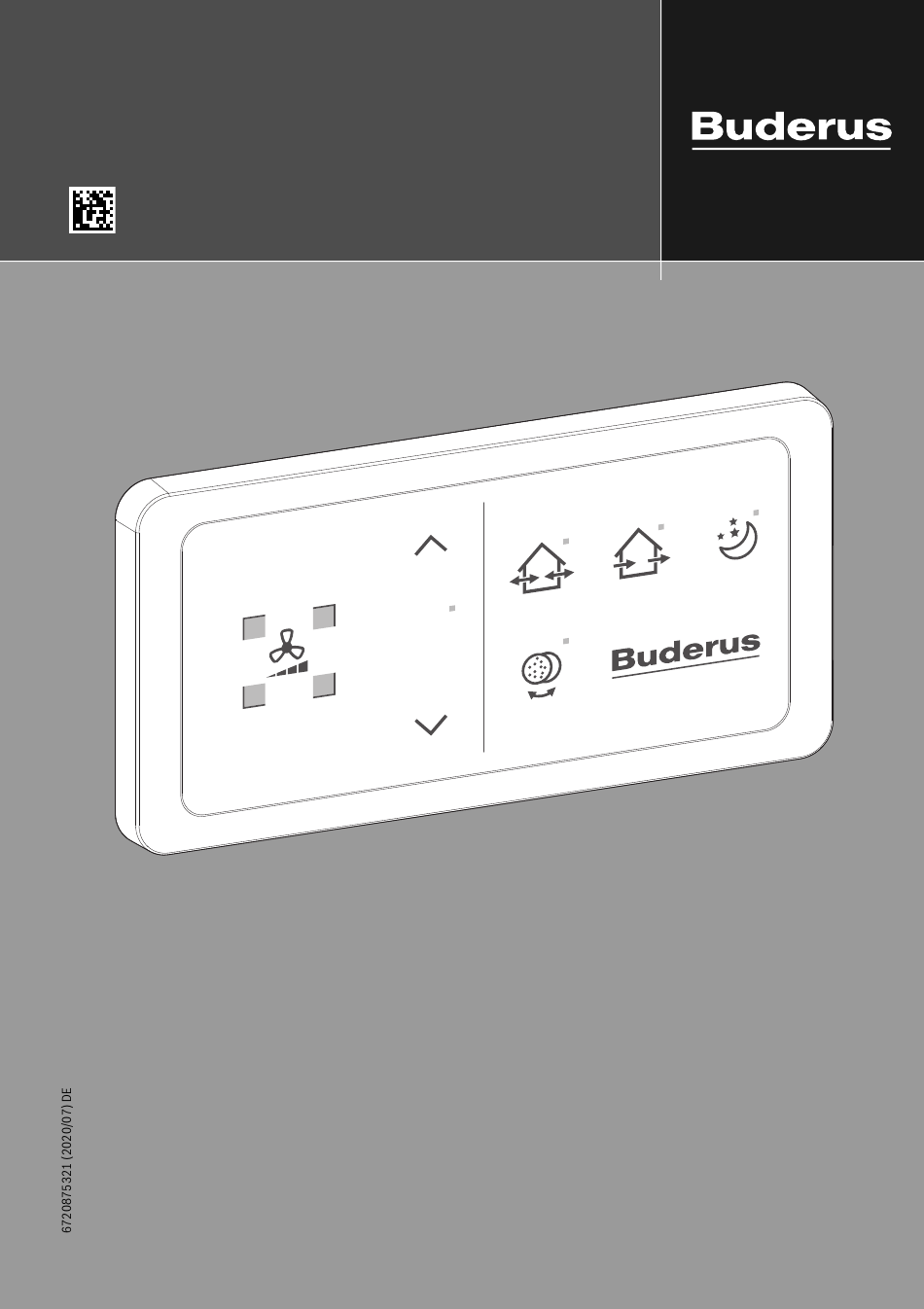

Übersicht der Anzeigen und Bedienelemente Übersicht der Anzeigen und Bedienelemente auto 0010015885-002 Bild 5 Bedienelemente [1] Anzeige Lüftungsstufe [2] Taste und Anzeige Automatischer Betrieb für Lüftungs- stufen [3] Manueller Betrieb: Taste Lüftung einschalten / höhere Lüftungsstufe [4] Taste und Anzeige Betriebsart Eco [5] Taste und Anzeige Betriebsart Durchlüften [6] Taste und Anzeige Betriebsart Einschlafen [7] Taste und Anzeige Filteranzeige...
Bedienung Taste/ Bedeutung Beschreibung Anzeige Betriebsarten Betriebsart Eco Die Strömungsrichtung der Lüftungseinheiten werden in einem Intervall von 50 - 70 Sekunden (abhängig von der Lüftungsstufe) umgekehrt. Dadurch ist eine optimale Wärmerückgewinnung gewährleistet. Betriebsart Die Strömungsrichtung der Lüftungseinheiten bleibt konstant (z. B. im Sommer kühle Nachtluft Durchlüften nutzen).
Innenblende verschließen Luftklappe öffnen Innenblende verschließen ▶ Innenblende aus Montagerohr ziehen ( Bild 6). Die Innenblende kann im Ausnahmefall durch eine Klappe ver- ▶ Klappe hochklappen und einrasten. schlossen werden, um den Eintritt von Außenluft zu unterbin- den. Das kann sinnvoll sein, wenn die Außenluft belastet ist (Rauch, Staub,...).
Wartung Wartung GEFAHR Verletzungsgefahr durch Stromschlag! In der Lüftungsanlage sind elektrische Komponenten enthal- ten. ▶ Vor Beginn der Wartung: Lüftungsanlage ausschalten oder Betriebsart Einschlafen wählen. ▶ Vor Arbeiten am Lüfter: Lüftungsanlage allpolig abschalten und gegen unbeabsichtigtes Wiedereinschalten sichern. Wartungsintervalle Bauteil Zeitintervall Maßnahme Steuerung/Innenblen- nach Bedarf...
Wartung Filter/Feinfilter reinigen und tauschen Als Zubehör sind Filter und Feinfilter erhältlich. Wenn die Filteranzeige ([7] in Bild 5) leuchtet, muss der Filter geprüft werden: ▶ Innenblende aus Montagerohr ziehen. 0010014989-002 Bild 11 [1] Filter [2] Feinfilter ▶ Innenblende mit Öffnung nach oben auf Montagerohr ste- cken.
Wartung Lüfter und Wärmetauscher reinigen ▶ Ohne das Kabel zu beschädigen, Lüfter vorsichtig in Montagerohr einsetzen. ▶ Innenblende aus Montagerohr ziehen. ▶ Stecker am Lüfter einstecken. ▶ Lüfter bis zum Wärmetauscher in Montagerohr schieben. 0010014986-002 Bild 13 HINWEIS Beschädigung des Kabels! Das Kabel ist nicht für Zugbelastung ausgelegt.
Umweltschutz werden strikt eingehalten. se 15-17, 1030 Wien, Österreich, [LU] Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirt- Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den schaftlicher Gesichtspunkte bestmögliche Technik und Materi- Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg alien ein.
Produktdaten zum Energieverbrauch Produktdaten zum Energieverbrauch Soweit auf das Produkt anwendbar, beruhen die nachfolgenden Angaben auf Anforderungen der Verordnungen (EU) 1253/2014 und (EU) 1254/2014. Produktdaten Symbol Einheit 7735600368 Produkttyp – – HRV126-43 D Spezifischer Energieverbrauch (SEV) bei durchschnittlichem Klima – kWh/(m –40,6 Spezifischer Energieverbrauch (SEV) bei kaltem Klima...
Seite 20
Produktdaten zum Energieverbrauch 0010015886-001 Bild 17 ErP-Label VC40 H – 6720875321 (2020/07)
Verkabelungsprotokoll Verkabelungsprotokoll Lüftungseinheit Geschoss Raumbezeichnung und Positionierung Startrichtung Zuluft Abluft (In) (Out) Tab. 9 Bauaufsichtliche Zulassung Das dezentrale Lüftungssystem Logavent HRV126-43 D hat eine Zulassung vom Deutschen Institut für Bautechnik (DIBT). Bosch Thermotechnik GmbH HRV126-43 D Z-51.3-402 0010020351-001 Bild 18 VC40 H –...
