Bedieneinheit RC35. Bestimmungsgemäßer Gebrauch Das Funktionsmodul SM10 darf ausschließlich in Verbindung mit Heizungsanlagen mit Energie-Management-System (EMS) von Buderus verwendet werden. Mit dem Funktionsmodul SM10 ist die Heizungsanlage zur solaren Trinkwassererwärmung geeignet. Das Funktionsmodul SM10 kann nur mithilfe der Bedieneinheit RC35 betrieben, eingestellt und geregelt werden.
Zu Ihrer Sicherheit Beachten Sie diese Hinweise LEBENSGEFAHR durch Stromschlag. Lassen Sie elektrische oder elektronische Störungen nur von WARNUNG! einer autorisierten Fachfirma beheben. ANWENDERHINWEIS Bei der Verwendung eines bivalenten Speichers oder Thermosiphonspeichers ist die Funktion der thermischen Desinfektion nicht verfügbar und wird im Allgemeinen nicht benötigt (siehe Bedienungsanleitung Bedieneinheit RC35).

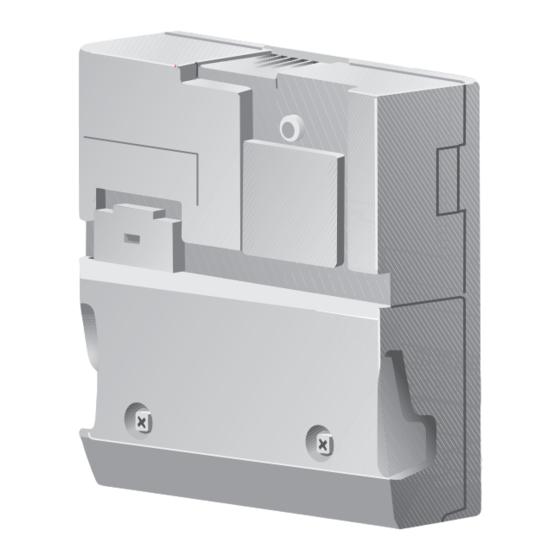

Angaben zum Produkt Angaben zum Produkt Das Funktionsmodul SM10 wird zur Regelung einer Solaranlage mit einem solaren Verbraucher (Solarspeicher) zur Trinkwassererwärmung eingesetzt. Folgende Funktionen stehen Ihnen nach dem Einbau des Funktionsmoduls SM10 zur Verfügung: – Betriebsart der Solaranlage wählen – Betriebswerte und Leistungsdaten der Solaranlage anzeigen Abb.
Die Funktionen des SM10 Die Funktionen des SM10 In den folgenden Abschnitten wird erklärt, wie Sie eine Betriebsart wählen und die Betriebswerte Ihrer Solaranlage abfragen können. Betriebsmodus wählen Sie können die Betriebsart der Solarregelung wählen. Die folgenden drei Betriebsarten sind möglich: –...
Die Funktionen des SM10 RC35: Betriebsarten auswählen Abdeckung öffnen (links an der Griffmulde ziehen). Taste drücken, um das BEDIENERMENÜ zu öffnen. BEDIENERMENÜ Den Drehknopf drehen, um Betriebsarten auszuwählen Standardanzeige Betriebsarten (mit markiert). Schaltprogramm So-/Wi-Schwelle Taste drücken, um das Menü zu öffnen. Den Drehknopf drehen, um Solar auszuwählen.
Seite 8
Die Funktionen des SM10 Den Drehknopf drehen, um die Informationen über die INFO\RAUM\HEIZKREIS 1 Solaranlage anzuzeigen. Eingestellte Raum- temperatur: 71°F Zum Beenden des Info-Menüs: Taste drücken oder Gemessene Raum- Abdeckung schließen. temperatur: 72°F Die Standardanzeige erscheint wieder. Grafik-Anzeigen im Info-Menü der Bedieneinheit RC35 (Außentemperaturverlauf und solarer Zugewinn) Im Info-Menü...
Störungsbehebung Störungsbehebung Störungen Ihrer Solaranlage und des solaren Verbrauchers (Solarspeicher) werden Ihnen am Display Ihrer Bedieneinheit RC35 angezeigt. RC35: Das Display zeigt in der letzten Zeile die Meldung Bitte Klappe öffnen. Abdeckung öffnen (links an der Griffmulde ziehen). Verständigen Sie bitte Ihren Heizungsfachmann zur Störungsbeseitigung.
Seite 10
Notizen Solarmodul für EMS - Änderungen aufgrund technischer Verbesserungen vorbehalten.
