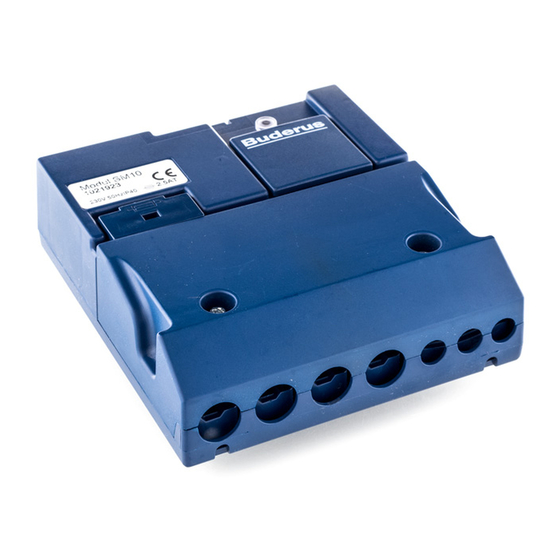

- Seite 1 7 747 009 699 – 12/2006 DE/CH/AT Für das Fachhandwerk Serviceanleitung Funktionsmodul SM10 Solarmodul für EMS Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
......19 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006... -
Seite 3: Sicherheit
Diese Serviceanleitung ergänzt die Montage- und Serviceanlei- tung der Bedieneinheit RC35. Bestimmungsgemäßer Gebrauch Das Funktionsmodul SM10 darf nur in Verbindung mit Heizungs- anlagen mit Energie-Management-System (EMS) von Buderus eingesetzt werden. Mit dem Funktionsmodul SM10 ist die Heizungsanlage zur solaren Trinkwassererwärmung geeignet. -
Seite 4: Entsorgung
Desinfektion wünschen, sind weitere, bauseitige Komponenten erforderlich, die nicht an die Regelung angeschlossen werden. Entsorgung Eine Komponente, die ausgetauscht werden soll, ist durch eine autorisierte Stelle umweltgerecht zu entsorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006... -
Seite 5: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Das Funktionsmodul SM10 dient zur Regelung einer Solaranlage mit einem solaren Verbraucher (Solarspeicher) zur Trinkwasserer- wärmung. Folgende Funktionen lassen sich nach dem Einbau des Funktions- moduls SM10 nutzen: – Betriebsart wählen – Solarkreisregelung einstellen – Funktion „Nachladeoptimierung“ nutzen (siehe Kapitel 3.4.2 „Nachladeoptimierung einstellen“, Seite 11) -
Seite 6: Ein- Und Ausgänge Sowie Anschlüsse
Die Konformitätserklärung steht Ihnen im Internet unter www.heiztechnik.buderus.de zur Verfügung oder kann alternativ bei der zuständigen Buderus-Niederlassung angefordert werden. Ein- und Ausgänge sowie Anschlüsse Am Funktionsmodul SM10 stehen Ihnen Niederspannungsklem- men und 230-V-Ausgänge zur Verfügung. Die Anschlüsse sind farbig, entsprechend den zugehörigen Ste- ckern gekennzeichnet. -
Seite 7: Hydraulik - Anlagenbeispiel
Produktbeschreibung Hydraulik – Anlagenbeispiel Das Anlagenbeispiel zeigt eine über das Funktionsmodul SM10 geregelte Solaranlage mit bivalentem Solarspeicher und Komplettstation Logasol KS0105. Bei den Wandheizkesseln Logamax plus (z. B. GB132, GB142) er- folgt die Trinkwasser-Nachheizung über das integrierte Dreiwege- umschaltventil. Abb. 2... -
Seite 8: Sm10 In Betrieb Nehmen
SM10 in Betrieb nehmen SM10 in Betrieb nehmen In den folgenden Abschnitten wird erklärt, wie die Solaranlage mit dem Funktionsmodul SM10 in Betrieb genommen und über die Be- dieneinheit RC35 eingestellt wird. Hinweise zur Inbetriebnahme der Solaranlage Zur Inbetriebnahme technische Unterlagen der Komplettstation, der Kollektoren und des Solarspeichers beachten. -
Seite 9: Funktionsmodul Sm10 Im Ems Einbinden
Ihnen erklärt, wie Sie diese bedienen. Funktionsmodul wie in der Montageanleitung xM10 beschrie- ben montieren und elektrischen Anschluss herstellen. Nachdem Sie das Funktionsmodul SM10 eingebaut haben (siehe Montageanleitung xM10), wird es nach dem Einschalten automa- tisch von Ihrer Bedieneinheit RC35 erkannt. -
Seite 10: Betriebsart Wählen
Vorgehensweise Betriebsart wählen Servicemenü \ Einstellungen öffnen. SERVICE\EINSTELLUNGEN Kesseldaten Solardaten auswählen und bestätigen. Warmwasser Heizkreis 1 Eine der zuvor erklärten Betriebsarten einstellen, normalerwei- Solardaten se Automatik (Werkseinstellung). Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006... -
Seite 11: Solarkreisregelung Einstellen
SM10 in Betrieb nehmen Solarkreisregelung einstellen Sie können einen Verbraucher (z. B. Solarspeicher) zur Trinkwas- sererwärmung über das Funktionsmodul SM10 in die Regelung einbinden. Vorgehensweise Solarkreisregelung einstellen Servicemenü \ Einstellungen öffnen. SERVICE\EINSTELLUNGEN Kesseldaten Solardaten auswählen und bestätigen. Warmwasser Heizkreis 1 Drehknopf drehen, bis der gewünschte Parameter ange-... -
Seite 12: Minimale Pumpenleistung Einstellen
Unter welche Temperatur darf der Speicher nicht fallen? auswählen. 3.4.3 Minimale Pumpenleistung einstellen Hiermit wird die Pumpenmindestleistung bei Bedarf an die Hei- zungsanlage angepasst, z. B. bei großen Anlagenwiderständen. Parameter: Was ist die minimale Pumpenleistung? auswählen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006... -
Seite 13: Diagnose
– das kalte (z. B. Temperatur < 0 °C oder bei Dunkelheit) Wär- meträgermedium der Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Solarspeicher fließt – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006... - Seite 14 Eine beliebige Taste drücken, um die Meldung zu betätigen. Solar auswählen und öffnen. Taste gedrückt halten (der Wert blinkt) und gleichzeitig den Drehknopf drehen, um die Solarpumpe ein- oder aus- zuschalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006...
-
Seite 15: Monitorwert (Monitordaten)
Menü SERVICE \ DIAGNOSE zu öffnen. Menü DIAGNOSE \ Monitorwert öffnen. Eine beliebige Taste drücken, um die Meldung zu betätigen. Solar auswählen und öffnen. Drehknopf drehen, um weitere Werte anzuzeigen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006... -
Seite 16: Fehlermeldung (Fehlerliste)
Die Heizungsanlage arbeitet während des Fehlerzu- standes – soweit möglich – weiter, ein Reset ist nicht erforderlich. ANWENDERHINWEIS Welche Störungen im Zusammenhang mit dem Funktionsmodul SM10 angezeigt werden können, finden Sie im Kapitel 5 „Störun- gen beheben“, Seite 17. Vorgehensweise Fehlermeldung Tasten gleichzeitig drücken, um das Menü... -
Seite 17: Störungen Beheben
Verbraucher (Solarspeicher) betreffen. ANWENDERHINWEIS In der Spalte „Störung“ sind alle Störungen aufgelistet, die im Zu- sammenspiel zwischen dem Funktionsmodul SM10 und dem so- laren Verbraucher auftreten können. Die Beschreibung anderer Fehler sind in den technischen Unter- lagen der Bedieneinheit bzw. des Heizkessels. - Seite 18 Speichertemperatur ist grö- ßer als die maximale Spei- chertemperatur. Tab. 3 Störungen im Zusammenhang mit dem Funktionsmodul SM10 Eine Ersatzsicherung befindet sich im Funktionsmodul. ANWENDERHINWEIS Welche Fehler zuletzt aufgetreten sind, können Sie mit der Fehler- liste auslesen (Kapitel 4.3 „Fehlermeldung (Fehlerliste)“, Seite 16).
-
Seite 19: Stichwortverzeichnis
....6 Relaistest ....13 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 12/2006... - Seite 20 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
