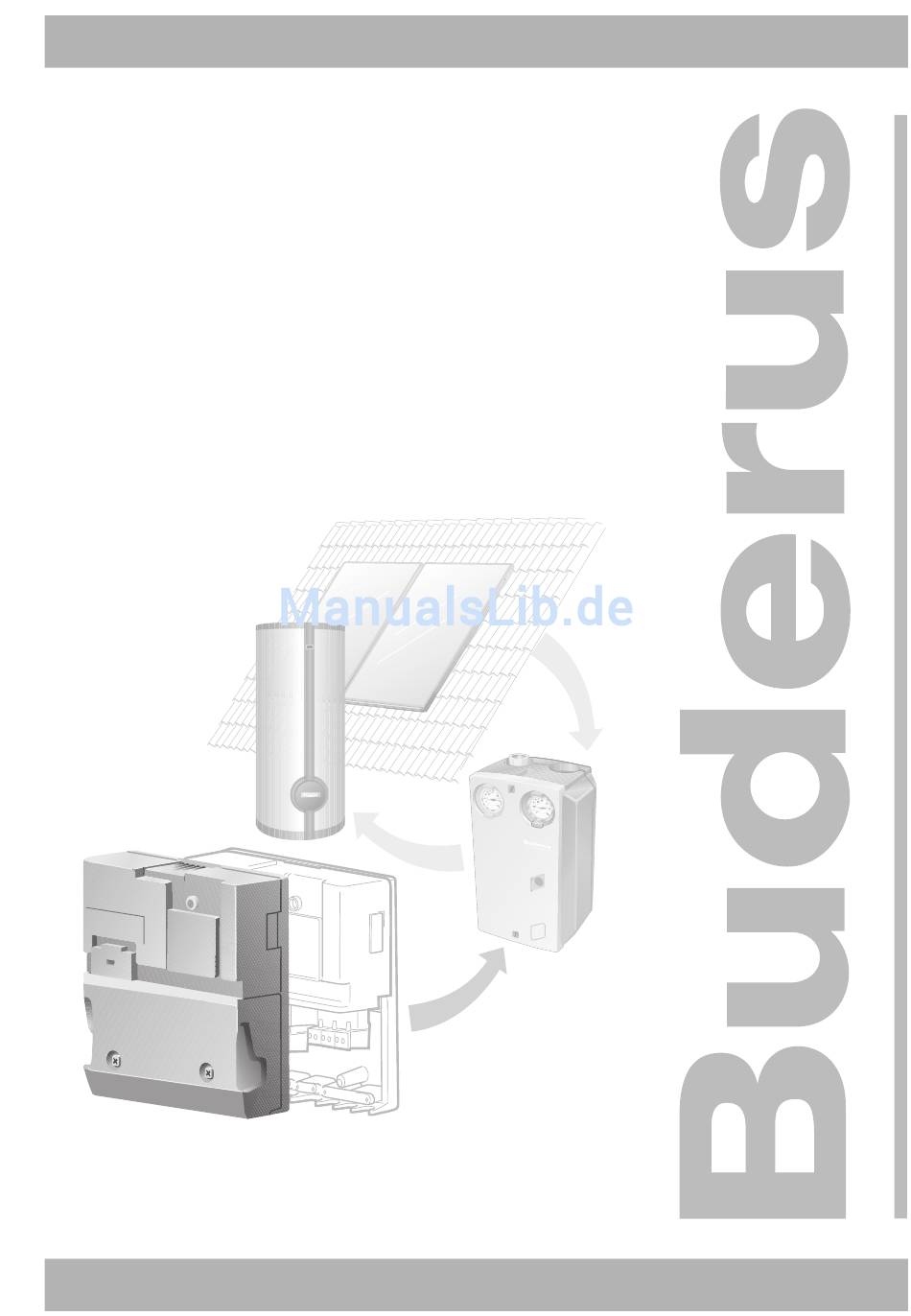

- Seite 1 6301 6234 – 07/2002 DE/CH/AT Für das Fachhandwerk Serviceanleitung Funktionsmodul SM10 Solarmodul für EMS Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
- Seite 2 Unterlagen und das Original der Konformitätserklärung sind beim Hersteller hinter- legt. Zu dieser Anleitung Das Funktionsmodul SM10 läßt ausschließlich über die Bedienein- heit RC30 betreiben, einstellen und bedienen. Beide Geräte sind Bestandteile des Energie-Management-System (EMS) von Bude- rus. Diese Serviceanleitung ergänzt die Montage- und Serviceanlei- tung der Bedieneinheit RC30.
-
Seite 3: Inhaltsverzeichnis
......23 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... -
Seite 4: Sicherheit
(EMS) von Buderus in Verbindung mit der Bedieneinheit RC30 und einer Solaranlage. Mit dem Funktionsmodul SM10 ist die Heizungsanlage geeignet zur solaren Trinkwassererwärmung. Das Funktionsmodul SM10 darf nur einmal in einem EMS instal- liert sein. Sie benötigen für einen einwandfreien Betrieb mindestens die Software-Versionen: –... -
Seite 5: Beachten Sie Diese Sicherheitshinweise
Funktion der thermischen Desinfektion automatisch au- ßer Kraft gesetzt (siehe Montage- und Serviceanweisung Bedie- neinheit RC30). Beachten Sie diese Sicherheitshinweise Das Funktionsmodul SM10 wurden nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Servicetätigkeit Sachschä- den nicht vollständig ausgeschlossen werden. -
Seite 6: Funktionsmodul Sm10

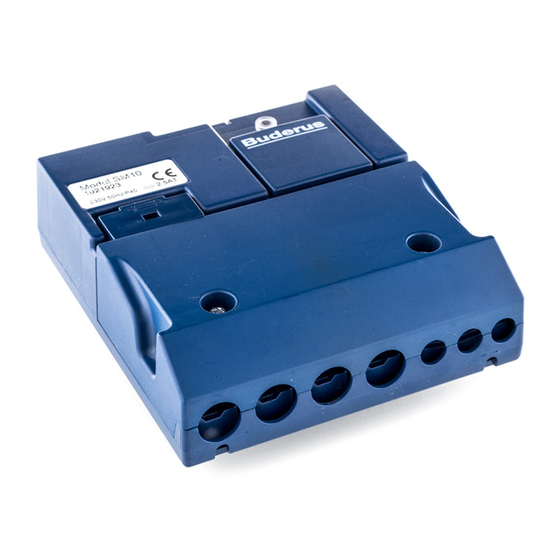

Funktionsmodul SM10 Funktionsmodul SM10 Sie können mit Hilfe des Funktionsmoduls SM10 eine Solaranlage mit einem solaren Verbraucher (Warmwasserspeicher) zur Trink- wassererwärmung regeln. Folgende Funktionen können Sie nach dem Einbau des Funktions- moduls SM10 nutzen: – Betriebsart wählen – Solarkreisregelung einstellen –... - Seite 7 Funktionsmodul SM10 Ein- und Ausgänge sowie Anschlüsse Am Funktionsmodul SM10 stehen Ihnen Niederspannungsklem- men und 230-V-Ausgänge zur Verfügung. Die Anschlüsse sind farbig, entsprechend den zugehörigen Ste- ckern gekennzeichnet. Die Stecker sind farblich markiert und codiert. Bezeichnung Beschreibung Netz Netzversorgung Solarkreispumpe, zulässige Anschlussleistung maximal 575 W (I = 2,5 A) Tab.
-
Seite 8: Sm10 In Betrieb Nehmen
SM10 in Betrieb nehmen SM10 in Betrieb nehmen In den folgenden Abschnitten wird Ihnen erklärt, wie Sie die Solar- anlage mit Funktionsmodul SM10 in Betrieb nehmen und über die Bedieneinheit RC30 einstellen können. Hinweise zur Inbetriebnahme der Solaranlage Wenn Sie die Solaranlage in Betrieb nehmen, müssen Sie die technischen Unterlagen der Komplettstation, der Kollektoren und des Solarspeichers beachten. -
Seite 9: Funktionsmodul Sm10 Im Ems Einbinden
Funktionsmodul SM10 im EMS einbinden In der Montage- und Serviceanleitung der Bedieneinheit RC30 wird Ihnen erklärt, wie Sie den RC30 bedienen. Vor dem Einbau des Funktionsmoduls SM10 die Software-Ver- sion der Bedieneinheit RC30 kontrollieren (siehe Kapitel 1.1 „Bestimmungsgemäße Verwendung“, Seite 4). -
Seite 10: Betriebsart Wählen
Heizkreis zugeordnet ist, dann wird immer der niedrigste installier- te Heizkreis angezeigt. Nähere Informationen entnehmen Sie bitte der Bedienungs- oder der Montage- und Serviceanleitung der Bedieneinheit RC30. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... -
Seite 11: Automatik-Betrieb Wählen
Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Warmwasserspeicher fließen – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... - Seite 12 Automatik-Betrieb. Manuell AUS Taste „Nachtbetrieb“ drücken. Die LED der Taste „Nachtbetrieb“ leuchtet. Die Solaranlage ist ab- geschaltet. Eingabebereich Werkseinstellung Betriebsart Automatik Automatik Dauerbetrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
-
Seite 13: Solarkreisregelung Einstellen
SM10 in Betrieb nehmen Solarkreisregelung einstellen Sie können einen Verbraucher (z. B. Warmwasserspeicher) zur Trinkwassererwärmung über das Funktionsmodul SM10 in die Re- gelung einbinden. EIN/AUS Max. Solaranlage Pumpen- Speicher- leistung temp. Min. Speicher- temp. Abb. 2 Übersicht „Solaranlage“ Serviceebene aufrufen. „SERVICEMENUE SOLARANLAGE“ aus- SERVICEMENUE wählen. -
Seite 14: Maximale Speichertemperatur Einstellen
Die Funktion Nachladeoptimierung bewirkt eine niedrigere Tempe- ratur im oberen Teil des Solarspeichers. Dadurch kann eine grö- ßere Menge solar erzeugtes Warmwasser eingespeichert werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... -
Seite 15: Minimale Pumpenleistung Einstellen
Minimale Pumpenleistung einstellen Sie können die minimale Pumpenleistung anpassen. Geben Sie den gewünschten Wert ein. SOLARANLAGE MIN PUMPE Eingabebereich Werkseinstellung Pumpenleistung 20 – 100 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... -
Seite 16: Monitordaten
Warm- Heizkreis wasser Abb. 3 Übersicht „Monitordaten“ Serviceebene aufrufen. „SERVICEMENUE MONITORDATEN“ auswählen. Taste „Anzeige“ drücken. Drehknopf auf den Menüpunkt „SOLARANLAGE“ drehen. Taste „Anzeige“ drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... - Seite 17 Warmwasserspeicher wird mit hoher Temperaturdifferenz (niedrigem Volu- menstrom) geladen. SP MITTE °C Speichertemperatur, mitte (Warmwasser-Speichertemperatur) SP UNTEN °C Speichertemperatur, unten PUMPE Leistung der Solarpumpe Tab. 3 Monitordaten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
-
Seite 18: Fehlerliste
Taste „Anzeige“ gedrückt halten und Drehknopf drehen. Sie können nun die Fehler auslesen. ANWENDERHINWEIS Welche Störungen im Zusammenhang mit dem Funktionsmodul SM10 angezeigt werden können, finden Sie im Kapitel 7 „Störun- gen beheben“, Seite 21. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de... -
Seite 19: Relaistest
Drehknopf auf Menüpunkt „SOLAR“ drehen. Taste „Anzeige“ drücken. Taste „Anzeige“ gedrückt halten und Drehknopf z. B. auf „AN“ dre- hen. Taste „Anzeige“ loslassen, um die Solarkreispumpe anzusteuern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... - Seite 20 Wärmeträgermedium (z. B. Glykol-Wasser-Gemisch) der So- laranlage vom Kollektor zum Warmwasserspeicher fließen – die Speichertemperatur sinkt, so dass z. B. die Nachheizung einsetzen muss. Gerät Eingabebereich Werkseinstellung PUMPE An/Aus Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
-
Seite 21: Störungen Beheben
Verbraucher (Warmwasserspeicher) betreffen. ANWENDERHINWEIS In der Spalte „Störung“ sind alle Störungen aufgelistet, die im Zu- sammenspiel zwischen dem Funktionsmodul SM10 und dem so- laren Verbraucher auftreten können. Die Beschreibung anderer Fehler finden Sie in der Montage- und Serviceanleitung RC30. - Seite 22 Speichertemperatur ist grö- ßer als die maximale Spei- chertemperatur. Tab. 4 Störungen im Zusammenhang mit dem Funktionsmodul SM10 Eine Ersatzsicherung befindet sich im Funktionsmodul. ANWENDERHINWEIS Mehr Details über die zuletzt aufgetretenen Störungen finden Sie im Kapitel 5 „Fehlerliste“, Seite 18.
-
Seite 23: Stichwortverzeichnis
Pumpenleistung ... . . 17 Relaistest ....19 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul SM10 • Ausgabe 07/2002... - Seite 24 Heizungsfachbetrieb: Deutschland Buderus Heiztechnik GmbH, D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels http://www.buderus.at E-Mail: office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln http://www.buderus.ch E-Mail: info@buderus.ch...
