3.5.4 Inselbetrieb

Automatikbetrieb
Über einen digitalen Befehl wird das Aggregat gestartet und der Generatorschalter geschlossen. Wird der
Stoppbefehl erteilt, öffnet der Gs und das Aggregat stoppt nach der Nachlaufzeit. Die Start-/Stoppbefehle
werden über das Ein- und Ausschalten eines Digitaleingangs oder über die zeitabhängigen Start-/Stoppbe-
fehle erteilt. Auch ein zeitgesteuerter Betrieb über die eingebaute Wochenzeitschaltuhr ist möglich.
Handbetrieb
When the generator breaker is closed, the unit will use the nominal frequency as setpoint for the speed gov-
ernor. If AVR control (option D1) is selected, the nominal voltage is used as setpoint.
Siehe hierzu auch Kapitel ‚Betriebsarten'.

3.5.5 Festlast/Grundlast

Automatikbetrieb
Das Aggregat wird gestartet und zum Netz synchronisiert, wenn der Digitaleingang ‚Auto Start/Stopp' aktiviert
ist. Nach Zuschaltung des Generatorschalters wird über eine Rampe auf einen Leistungssollwert geregelt.
Wird der Stoppbefehl erteilt, wird das Aggregat entlastet und stoppt nach der Nachlaufzeit. Die Start-/Stopp-
befehle werden über das Ein- und Ausschalten eines Digitaleingangs oder über die zeitabhängigen Start-/
Stoppbefehle erteilt. Auch ein zeitgesteuerter Betrieb über die eingebaute Wochenzeitschaltuhr ist möglich.
kW
t
RAMPE-AUF

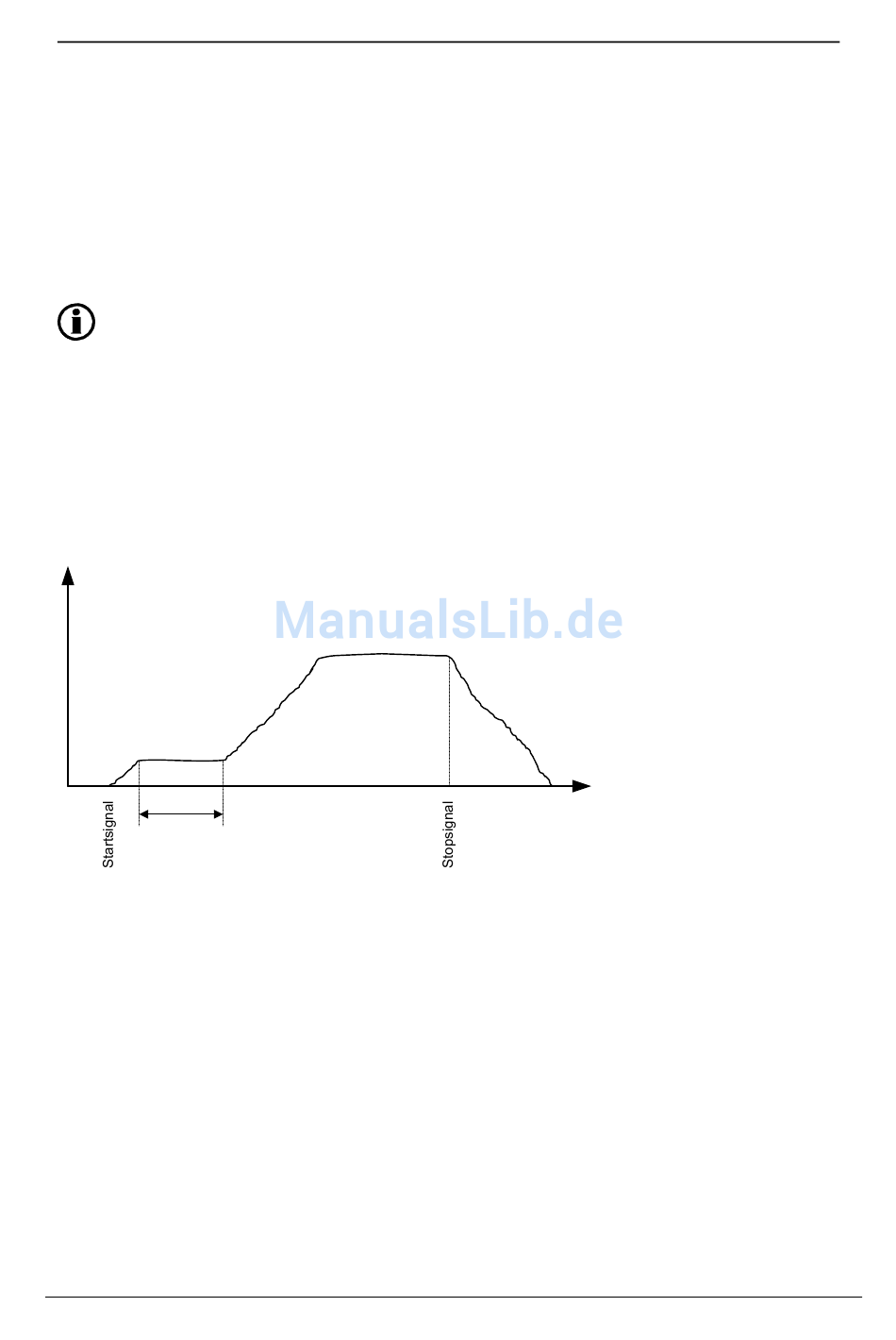

Prinzipdiagramm Festleistung
Handbetrieb
Ist der Generatorschalter geschlossen und der Netzschalter geöffnet, wird auf die Nennfrequenz als Sollwert
für den Drehzahlregler geregelt. Ist zudem die Spannungsregelung (Option D1) aktiviert, wird auf die Nenn-
spannung als Sollwert geregelt.
Befindet sich das Aggregat im Parallelbetrieb, wird die Leistung über eine Rampenfunktion auf den Festleis-
tungssollwert geregelt. Ist zudem die Spannungsregelung (Option D1) aktiviert, wird auf den Cosφ als Soll-
wert geregelt (Menü 7050, Festlast einstellen).
Parametereinstellungen zu Festlast
2610 Leistungsrampe rauf
Rampensteigung: Definiert die Steigung der Rampe.
Haltepunkt: Bei Erreichen dieser Leistung wird eine Pause in der Rampenfunktion eingelegt.
