AGC-4 Handbuch für Konstrukteure 4189340952 DE

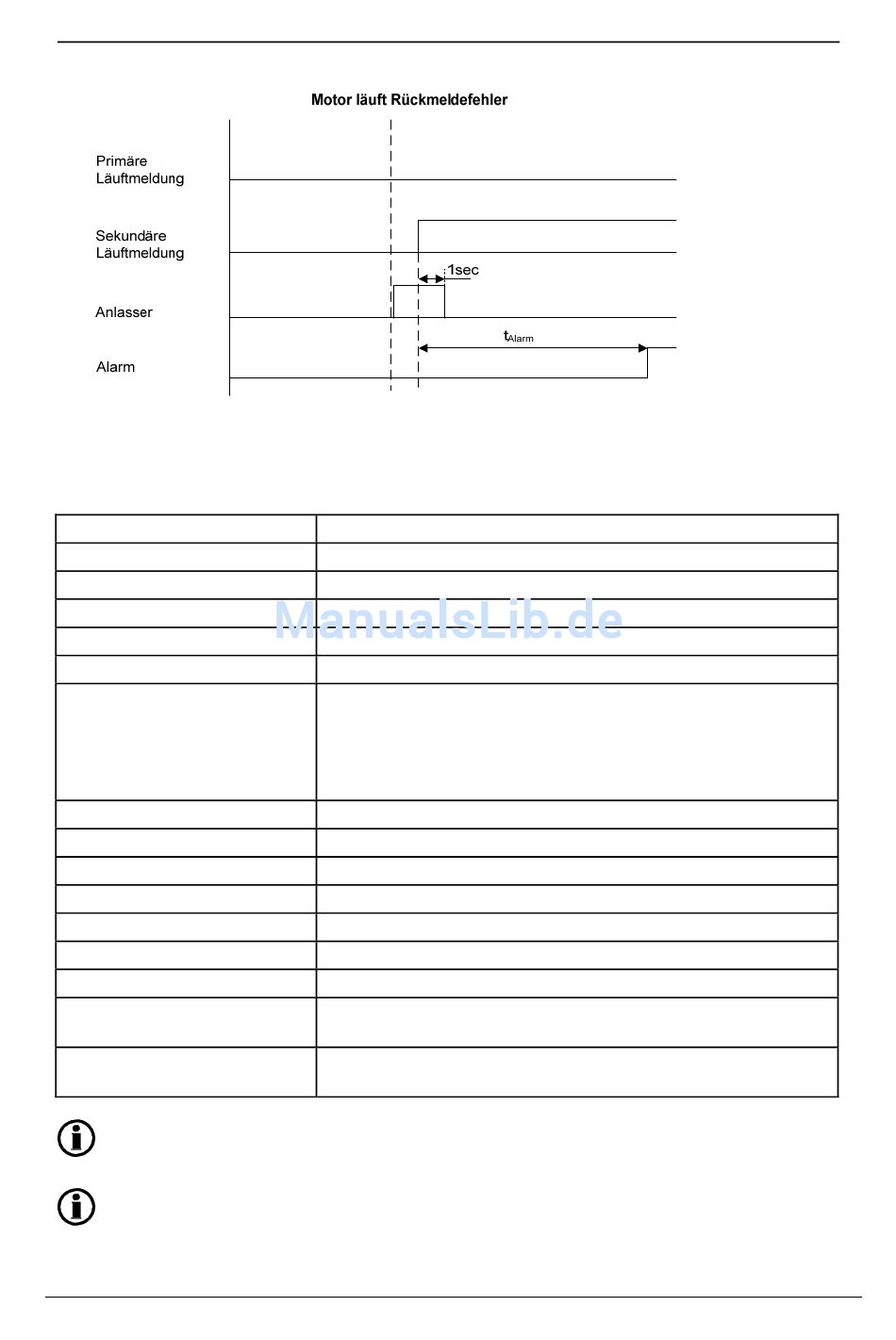

Die Sequenz ist im folgenden Diagramm dargestellt.
Abbruch der Startsequenz
Die Startsequenz wird unter folgenden Bedingungen abgebrochen:
Ereignis
Stoppsignal
Startfehler
Anlasser-ausrücken-Signal
Rückmeldung „Motor läuft"
Rückmeldung „Motor läuft"
Rückmeldung ‚Motor läuft'
Rückmeldung „Motor läuft"
Rückmeldung ‚Motor läuft'
Not-Aus
Alarm
AUS-Taste am Display
Modbus-Stoppbefehl
Binärer Stoppeingang
Deaktivieren des ‚auto start/stop'-
Eingangs
Betriebsart
Soll der MPU-Eingang zum Ausrücken des Anlassers verwendet werden, muss dies in Parame-
ter 6174 eingestellt werden.
Die einzigen Schutzparameter, die Start verhindern und Stopp zulassen, sind bei Sprinklerbe-
trieb ‚Not-Aus' und ‚Überdrehzahl 2'. Beide müssen die Fehlerklasse ‚shut down' haben.
DEIF GmbH
Anmerkung
MPU-Sollwert
Digitaleingang
MPU-Sollwert
Generatorfrequenz über 32 Hz
Die Frequenzmessung erfordert eine Spannungsmessung von
30% .
NOM
Die Läuft-Erkennung über die Frequenzmessung kann die Messung
über MPU, Digitaleingang oder MK ersetzen.
Öldruck Sollwert (Menü 6175)
MK (Motorkommunikation) (Option H5 oder H7).
Alarme mit Fehlerklasse ‚shutdown' oder ‚trip and stop'.
Nur in Hand oder Manuell
Halbautomatik oder Hand (Manuell)
Halbautomatik oder Hand (Manuell)
Betriebsart Auto bei folgenden Anlagenbetriebsarten:
Insel, Festlast, Lasttransfer oder Netzbezugsregelung.
Es ist nicht möglich, die Betriebsart ‚AUS' zu wählen, während das Ag-
gregat läuft.
Running feedback failure
