AGC-4 Handbuch für Konstrukteure 4189340952 DE

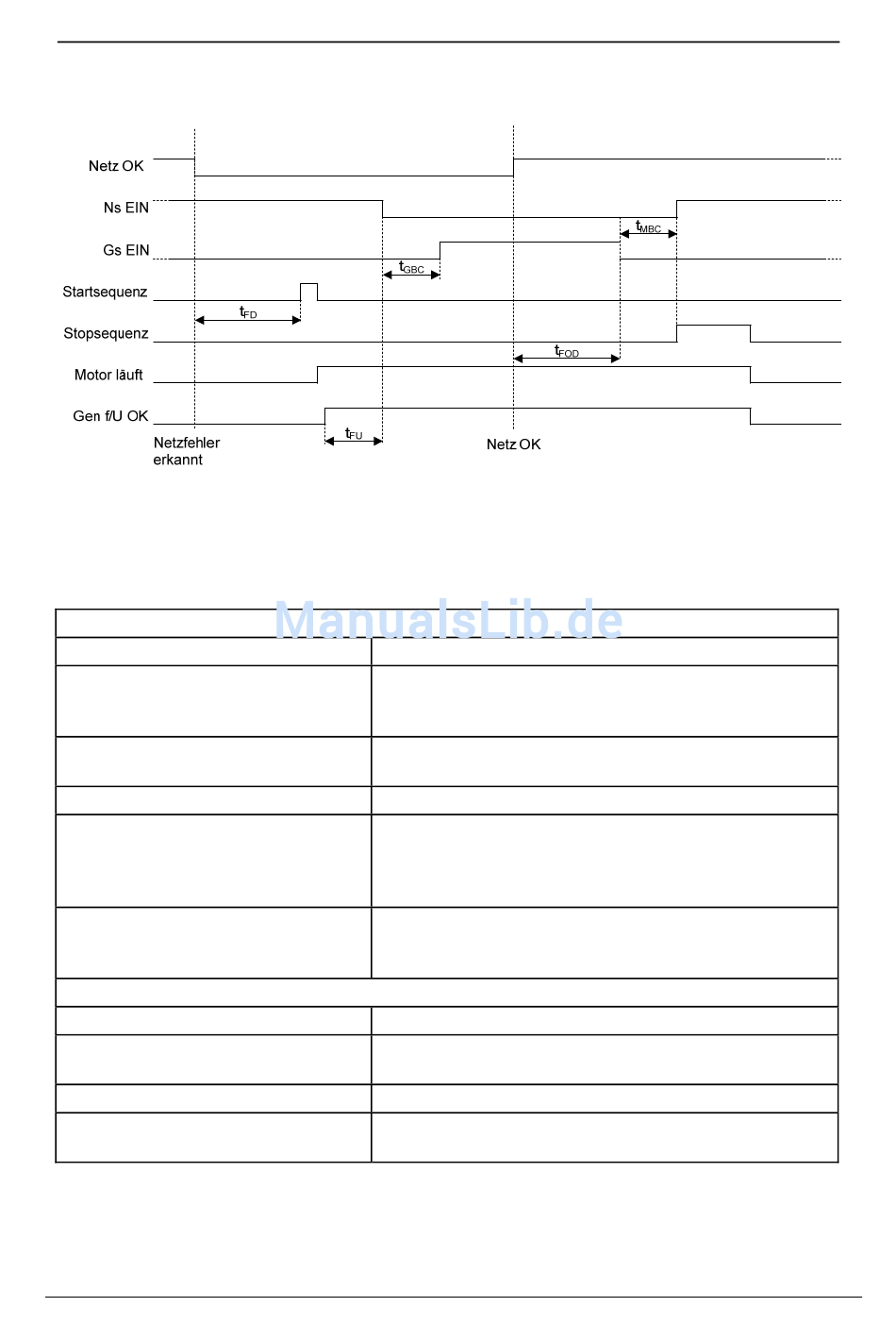

Beispiel 2:
7065 Ns Notstrom.beh: Motor start
Schaltbedingungen
Die Schaltersequenzen reagieren entsprechend der Schaltstellungen und der Spannungs- und Frequenz-
messungen.
Die Bedingungen für die Ein- und Ausschaltsequenzen können der folgenden Tabelle entnommen werden:
Schaltbedingungen
Sequenz
Gs direkt EIN
Ns direkt EIN

Gs synchronisiert EIN
Ns synchronisiert EIN

Gs AUS, direkt öffnen
Ns AUS, direkt öffnen
Gs AUS, entlasten
Ns AUS, entlasten
DEIF GmbH
Bedingung
Rückmeldung „Motor läuft"
Gen. f/U i.O.
Ns offen
Netz f/U i.O.
Gs offen

Rückmeldung ‚Motor läuft'
Gen. f/U i.O.
Ns geschlossen
Keine Generatorfehlermeldungen
Netz f/U i.O.
Gs geschlossen
Keine Generatorfehlermeldungen
Ns offen
Alarme mit Fehlerklassen:
Abschaltung oder Trip Ns
Ns geschlossen
Alarme mit Fehlerklasse:
Trip und Stopp
66 von 209
