Drive PLC
Vorwort und Allgemeines
1.2.7

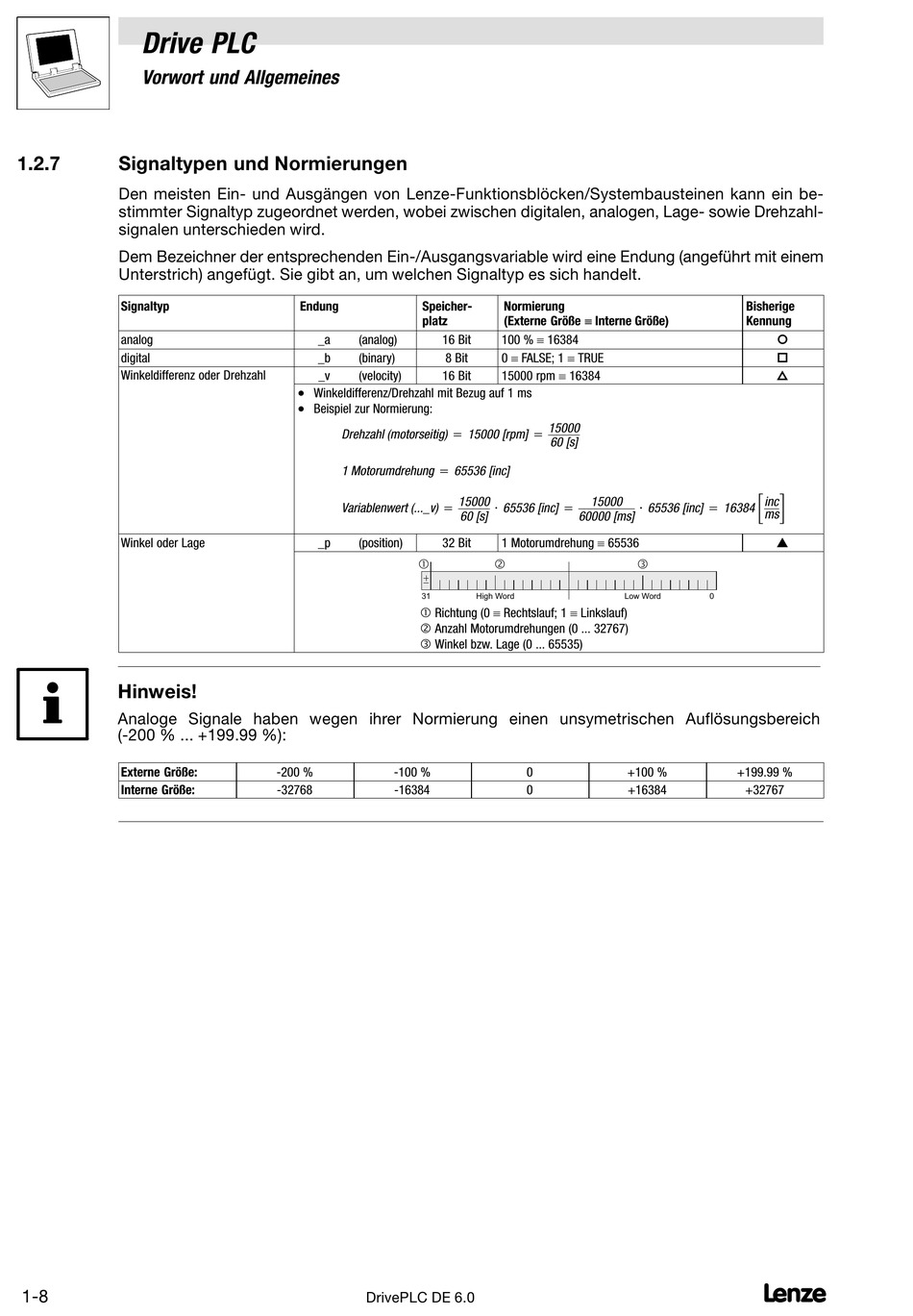

Signaltypen und Normierungen

Den meisten Ein− und Ausgängen von Lenze−Funktionsblöcken/Systembausteinen kann ein be-
stimmter Signaltyp zugeordnet werden, wobei zwischen digitalen, analogen, Lage− sowie Drehzahl-
signalen unterschieden wird.
Dem Bezeichner der entsprechenden Ein−/Ausgangsvariable wird eine Endung (angeführt mit einem
Unterstrich) angefügt. Sie gibt an, um welchen Signaltyp es sich handelt.
Signaltyp
analog
digital
Winkeldifferenz oder Drehzahl
Winkel oder Lage
Hinweis!
Analoge Signale haben wegen ihrer Normierung einen unsymetrischen Auflösungsbereich
(−200 % ... +199.99 %):
Externe Größe:
Interne Größe:
1−8
Endung
Speicher-
platz
_a
(analog)
16 Bit
_b
(binary)
8 Bit
_v
(velocity)
16 Bit
·
Winkeldifferenz/Drehzahl mit Bezug auf 1 ms
·
Beispiel zur Normierung:
Drehzahl (motorseitig) + 15000 [rpm] + 15000
1 Motorumdrehung + 65536 [inc]
Variablenwert (..._v) + 15000
_p
(position)
32 Bit

31
 Richtung (0 º Rechtslauf; 1 º Linkslauf)
‚ Anzahl Motorumdrehungen (0 ... 32767)
ƒ Winkel bzw. Lage (0 ... 65535)
−200 %
−100 %
−32768
−16384
DrivePLC DE 6.0
Normierung
(Externe Größe º Interne Größe)
100 % º 16384
0 º FALSE; 1 º TRUE
15000 rpm º 16384
60 [s]
15000
@ 65536 [inc] +
60 [s]
60000 [ms]
1 Motorumdrehung º 65536
High Word
Low Word
0
+100 %
0
+16384
Bisherige
Kennung
H
G
F
@ 65536 [inc] + 16384 inc
ms
E
ƒ
0
+199.99 %
+32767
l
