7.3
7.3.1.1

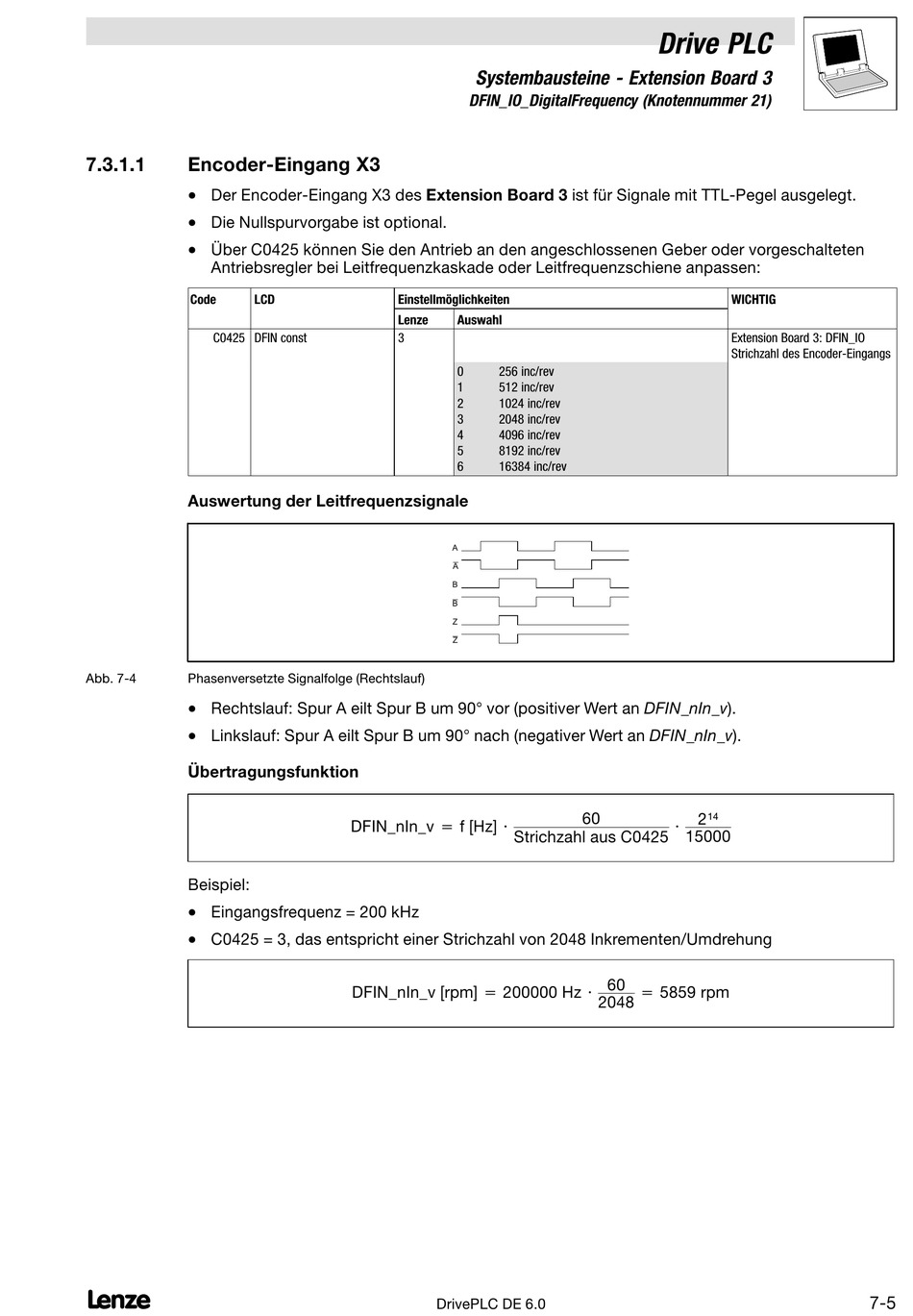

Encoder−Eingang X3
·
Der Encoder−Eingang X3 des Extension Board 3 ist für Signale mit TTL−Pegel ausgelegt.
·
Die Nullspurvorgabe ist optional.
·
Über C0425 können Sie den Antrieb an den angeschlossenen Geber oder vorgeschalteten
Antriebsregler bei Leitfrequenzkaskade oder Leitfrequenzschiene anpassen:
Code
LCD
C0425 DFIN const
Auswertung der Leitfrequenzsignale
Abb. 7−4
Phasenversetzte Signalfolge (Rechtslauf)
·
Rechtslauf: Spur A eilt Spur B um 90° vor (positiver Wert an DFIN_nIn_v).
·
Linkslauf: Spur A eilt Spur B um 90° nach (negativer Wert an DFIN_nIn_v).
Übertragungsfunktion
Beispiel:
·
Eingangsfrequenz = 200 kHz
·
C0425 = 3, das entspricht einer Strichzahl von 2048 Inkrementen/Umdrehung
L
Systembausteine − Extension Board 3
DFIN_IO_DigitalFrequency (Knotennummer 21)
Einstellmöglichkeiten
Lenze
Auswahl
3
0
256 inc/rev
1
512 inc/rev
2
1024 inc/rev
3
2048 inc/rev
4
4096 inc/rev
5
8192 inc/rev
6
16384 inc/rev
A
A
B
B
Z
Z
DFIN_nIn_v + f [Hz] @
Strichzahl aus C0425
DFIN_nIn_v [rpm] + 200000 Hz @ 60
DrivePLC DE 6.0
Drive PLC
WICHTIG
Extension Board 3: DFIN_IO
Strichzahl des Encoder−Eingangs
60
@ 2
14
15000
+ 5859 rpm
2048
7−5
