AIF2_IO_AutomationInterface (Knotennummer 42)
2.3.1
Inputs_AIF2
Dieser SB dient als Schnittstelle für Eingangssignale (z. B. Soll−/Istwerte) vom aufgesteckten Feld-
busmodul (z. B. INTERBUS, PROFIBUS−DP).
·
Das Prozessabbild wird
– in der Zyklischen Task in einem fest eingestellten Zeitabstand von 10 ms erstellt.
– in einer Intervalltask in der für diese Task eingestellten Zeit erstellt.
– am Anfang der Task gelesen und am Ende der Task geschrieben.
Tipp!
Beachten Sie die jeweilige Betriebsanleitung des aufgesteckten Feldbusmoduls.

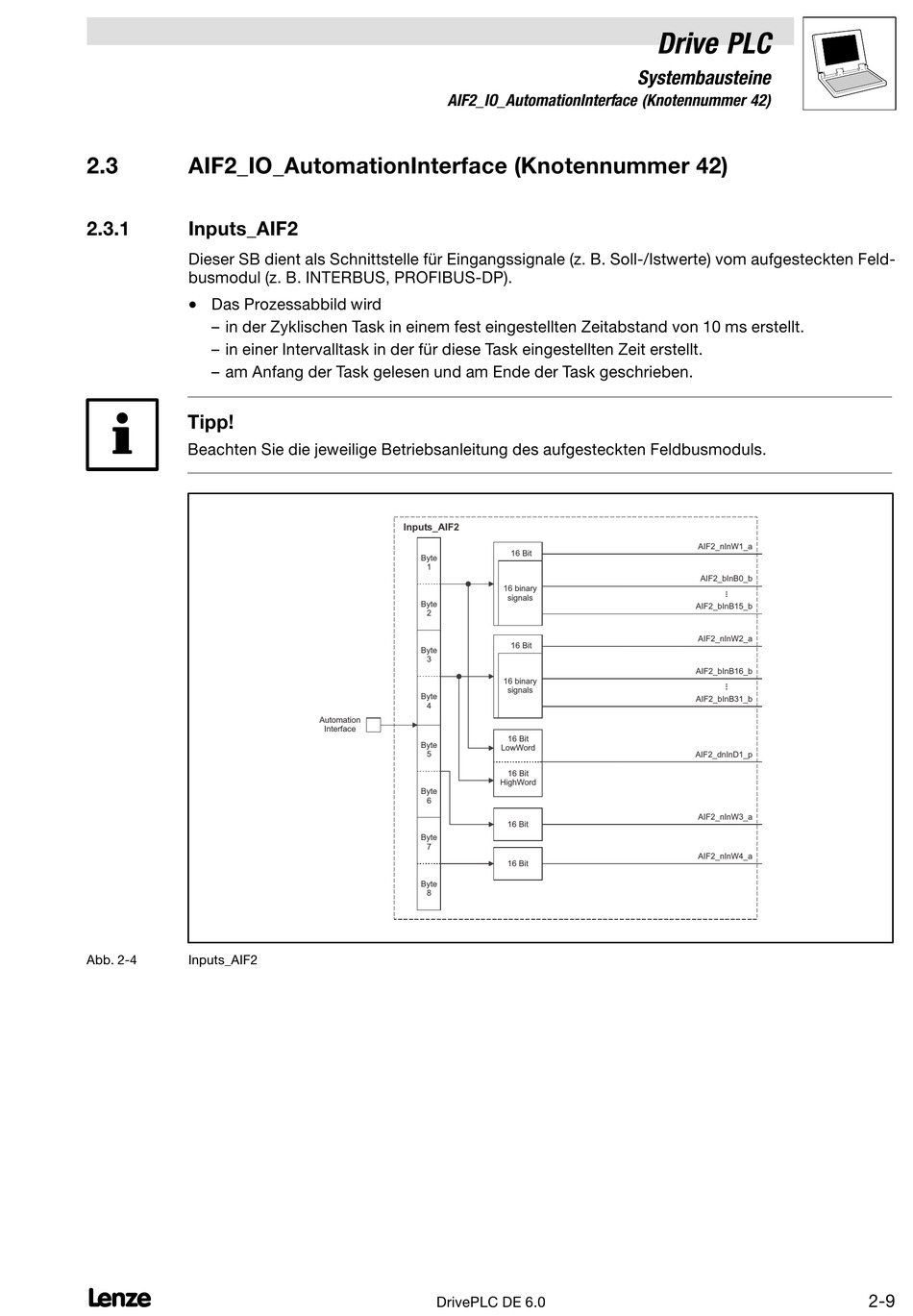

Abb. 2−4
Inputs_AIF2
L
AIF2_IO_AutomationInterface (Knotennummer 42)
Inputs_AIF2
Byte
1
Byte
2
Byte
3
Byte
4
Automation
Interface
Byte
5
Byte
6
Byte
7
Byte
8
DrivePLC DE 6.0
Drive PLC
Systembausteine
16 Bit
16 binary
signals
16 Bit
16 binary
signals
16 Bit
LowWord
16 Bit
HighWord
16 Bit
16 Bit
AIF2_nInW1_a
AIF2_bInB0_b
AIF2_bInB15_b
AIF2_nInW2_a
AIF2_bInB16_b
AIF2_bInB31_b
AIF2_dnInD1_p
AIF2_nInW3_a
AIF2_nInW4_a
2−9
