8.5

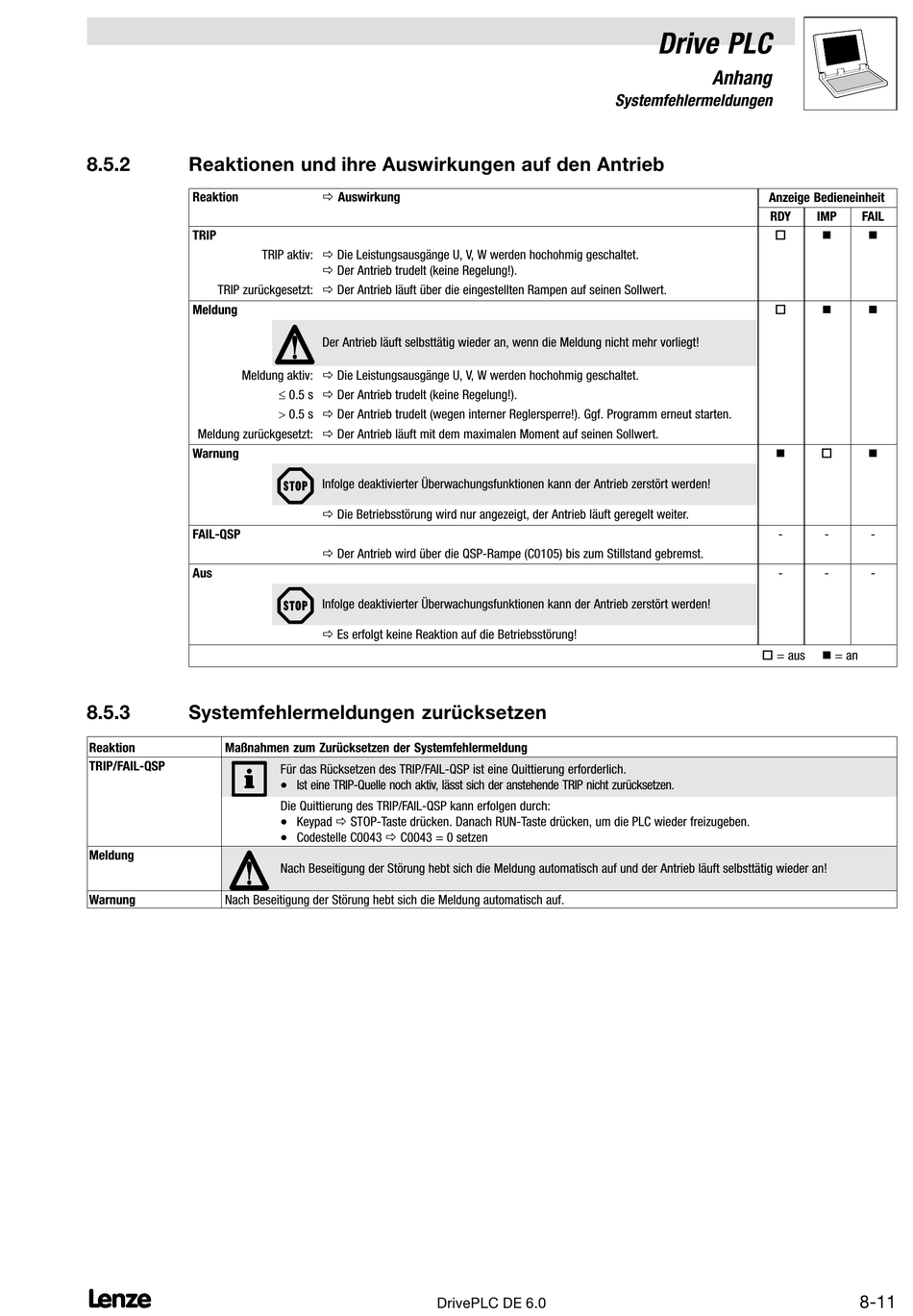

8.5.2
Reaktionen und ihre Auswirkungen auf den Antrieb
Reaktion
TRIP
TRIP zurückgesetzt: ð Der Antrieb läuft über die eingestellten Rampen auf seinen Sollwert.
Meldung
Meldung aktiv: ð Die Leistungsausgänge U, V, W werden hochohmig geschaltet.
Meldung zurückgesetzt: ð Der Antrieb läuft mit dem maximalen Moment auf seinen Sollwert.
Warnung
FAIL−QSP
Aus
8.5.3
Systemfehlermeldungen zurücksetzen
Reaktion
Maßnahmen zum Zurücksetzen der Systemfehlermeldung
TRIP/FAIL−QSP
Meldung
Warnung
Nach Beseitigung der Störung hebt sich die Meldung automatisch auf.
L
ð Auswirkung
TRIP aktiv: ð Die Leistungsausgänge U, V, W werden hochohmig geschaltet.
ð Der Antrieb trudelt (keine Regelung!).
Der Antrieb läuft selbsttätig wieder an, wenn die Meldung nicht mehr vorliegt!
£ 0.5 s ð Der Antrieb trudelt (keine Regelung!).
> 0.5 s ð Der Antrieb trudelt (wegen interner Reglersperre!). Ggf. Programm erneut starten.
Infolge deaktivierter Überwachungsfunktionen kann der Antrieb zerstört werden!
ð Die Betriebsstörung wird nur angezeigt, der Antrieb läuft geregelt weiter.
ð Der Antrieb wird über die QSP−Rampe (C0105) bis zum Stillstand gebremst.
Infolge deaktivierter Überwachungsfunktionen kann der Antrieb zerstört werden!
ð Es erfolgt keine Reaktion auf die Betriebsstörung!
Für das Rücksetzen des TRIP/FAIL−QSP ist eine Quittierung erforderlich.
·
Ist eine TRIP−Quelle noch aktiv, lässt sich der anstehende TRIP nicht zurücksetzen.
Die Quittierung des TRIP/FAIL−QSP kann erfolgen durch:
·
Keypad ð STOP−Taste drücken. Danach RUN−Taste drücken, um die PLC wieder freizugeben.
·
Codestelle C0043 ð C0043 = 0 setzen
Nach Beseitigung der Störung hebt sich die Meldung automatisch auf und der Antrieb läuft selbsttätig wieder an!
DrivePLC DE 6.0
Drive PLC
Anhang
Systemfehlermeldungen
Anzeige Bedieneinheit
RDY
o
o
n
−
−
o = aus
IMP
FAIL
n
n
n
n
o
n
−
−
−
−
n = an
8−11
